多安装位铰接式机械支撑连接构件

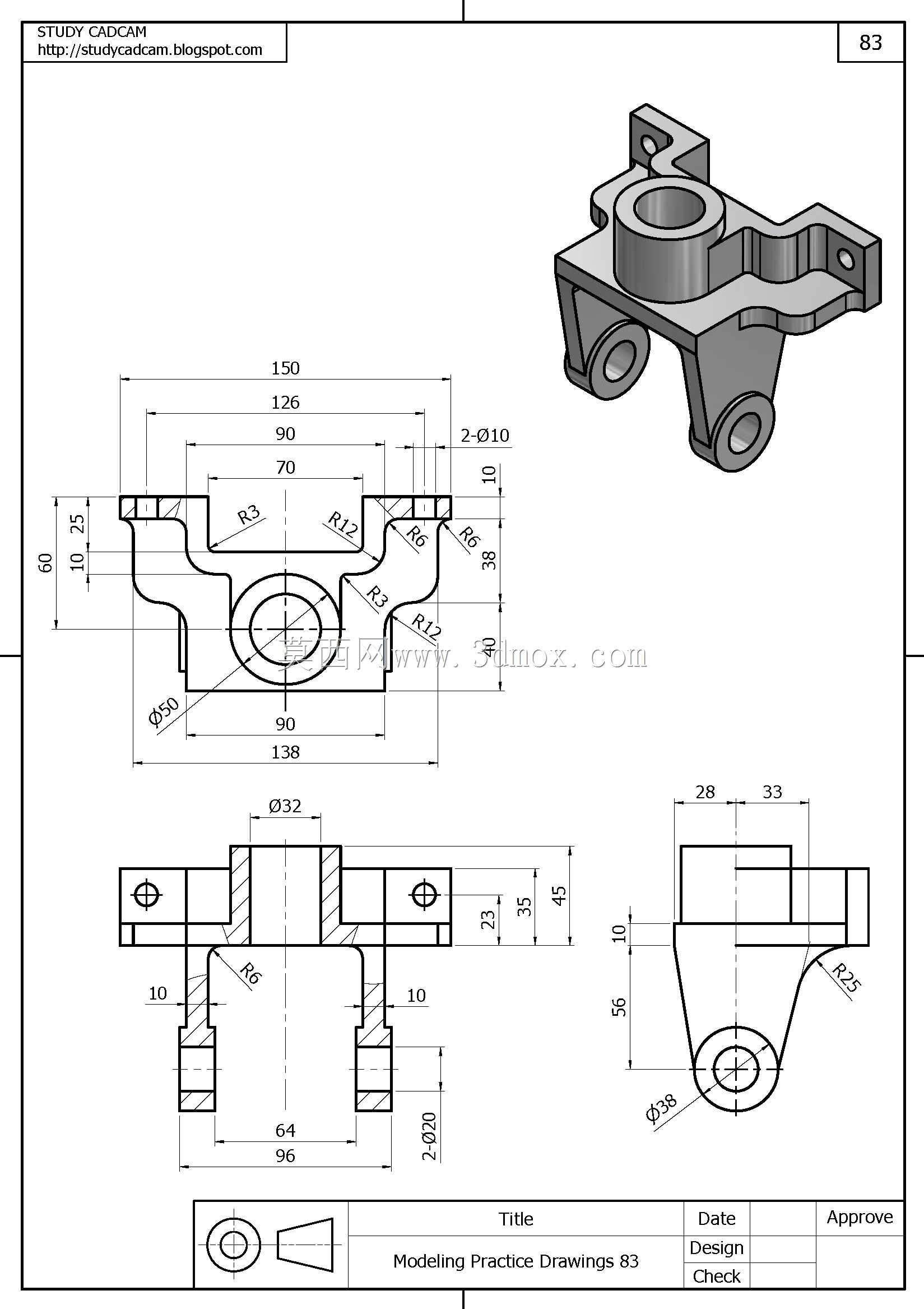

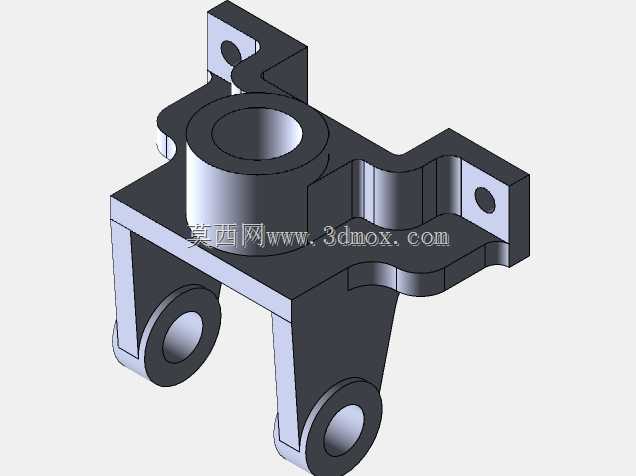

　　该类支撑连接构件多应用于轻工自动化设备、小型检测仪器的内部传动链路中，作为多运动杆件的交汇承载基体，承担不同方向铰接部件的载荷传递与运动限位作用。构件主体采用一体化铸造成型后经机加工保证安装精度，核心的中心通孔用于穿装主轴或定位芯轴，孔壁预留的加工余量可适配不同直径的配合轴件，孔端的环形凸台结构既提升了孔位的结构刚度，也为轴端挡圈或密封件预留了安装空间。三个向外延伸的安装支耳分别对应不同方向的外接部件，每个支耳上的通孔均经过铰孔加工，可配合销轴与外部连杆、摆臂形成转动副，支耳与主体衔接位置做了渐变圆弧过渡，避免应力集中导致的构件疲劳断裂，同时支耳的安装面均做了铣平处理，保证外接部件安装后无偏斜错位。

　　下部延伸的两个带孔支脚用于对接执行端的传动件，支脚的孔位同轴度经过严格管控，可保证穿装的铰接轴转动无卡滞，支脚的长度经过精准核算，匹配对应传动件的运动行程，避免运动过程中出现干涉。设计过程中优先考虑了构件的受力分布，将主要承载部位的壁厚做了加厚处理，非受力区域做了适当的挖减，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性负载。安装边界方面，构件的整体外轮廓尺寸适配小型仪器设备的内部安装空间，三个侧方支耳的安装孔位间距符合常规小型传动机构的安装标准，可直接替换同规格的原有支撑构件，无需额外调整周边部件的安装位置。构件的所有棱边均做了倒角处理，既避免安装过程中划伤操作人员，

　　也去除了机加工产生的毛刺，保证装配精度。实际应用中，该构件可作为小型传感器调节支架的基体，也可用于小型执行机构的传动交汇节点，能够同时承载三个方向的铰接传动载荷，保证各运动部件的运动轨迹稳定可控，在频繁往复运动的工况下仍能保持足够的结构稳定性，不会出现明显的形变或连接松动。建模过程中严格遵循机械加工的工艺要求，所有孔位、安装面的特征均符合常规机加工的成型逻辑，无无法加工的倒扣或薄壁结构，可直接用于后续的工程图生成与加工生产参考。
