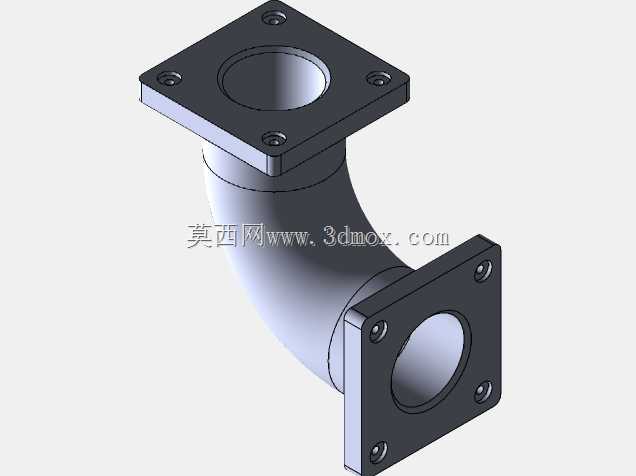

带方形法兰连接结构的90度弯管

　　在工业流体输送、气动回路搭建、传感器配套管路布设场景中，这类两端带方形安装法兰的90度弯管是管路转向衔接的核心零件，区别于普通螺纹连接弯头，法兰式结构的密封可靠性、安装定位精度更适配有压力波动、需频繁拆装维护的管路节点。从实际使用场景来看，这类弯管常出现在仪表传感器的引压管路、小型气动设备的气路转向段、低压流体输送管线的直角转弯处，两端法兰的四个安装孔可配合螺栓实现与对接端的刚性连接，安装时无需额外加工管螺纹，对接面加装密封垫即可满足常规工况的密封要求，拆装维护效率比螺纹连接弯头高出不少。从设计逻辑上看，弯管的弯曲段采用等径圆弧过渡，没有急转折角，能最大程度降低流体流经转向处的阻力损失，减少介质在弯管处的紊流、积滞问题，

　　避免输送含微小颗粒介质时出现颗粒沉积堵管的情况；两端的方形法兰与弯管主体采用一体化结构设计，衔接处做了圆角过渡处理，消除了应力集中点，能承受管路运行中产生的径向、轴向载荷，避免长期受振动影响出现焊缝开裂或者连接段断裂的问题。在安装边界方面，两端法兰的安装孔位采用对称分布设计，对接时无需刻意调整周向角度，只要孔位对齐即可完成安装，适配性更强；弯管的中心高、法兰端面到弯曲段的距离都经过尺寸校核，安装后不会和周边的管路支架、设备壳体产生干涉，在紧凑的设备内部管路布设场景中，能有效节省安装空间。设计建模过程中，需要重点控制弯管内壁的圆弧顺滑度，避免出现台阶、凹坑等缺陷，否则容易造成介质残留，对于输送洁净介质的场景，

　　还要保证内壁粗糙度满足工艺要求；法兰上的安装孔位置度公差需要严格控制，否则现场安装时会出现孔位错位、螺栓无法穿入的问题；弯管的壁厚要根据额定工作压力做匹配计算，既要满足承压强度要求，也要避免壁厚过大造成材料浪费、整体重量超标的问题。这类弯管在实际选型时，需要根据对接管路的通径、工作压力、介质属性选择对应的材质，常规工况用普通碳钢做表面防锈处理即可，腐蚀介质场景则需要选用不锈钢或者工程塑料材质，法兰密封面的形式也要根据压力等级做对应调整，低压工况用平面密封垫就能满足要求，高压场景则需要在密封面加工密封槽搭配O型圈实现可靠密封。
