双孔连接传动连杆结构设计

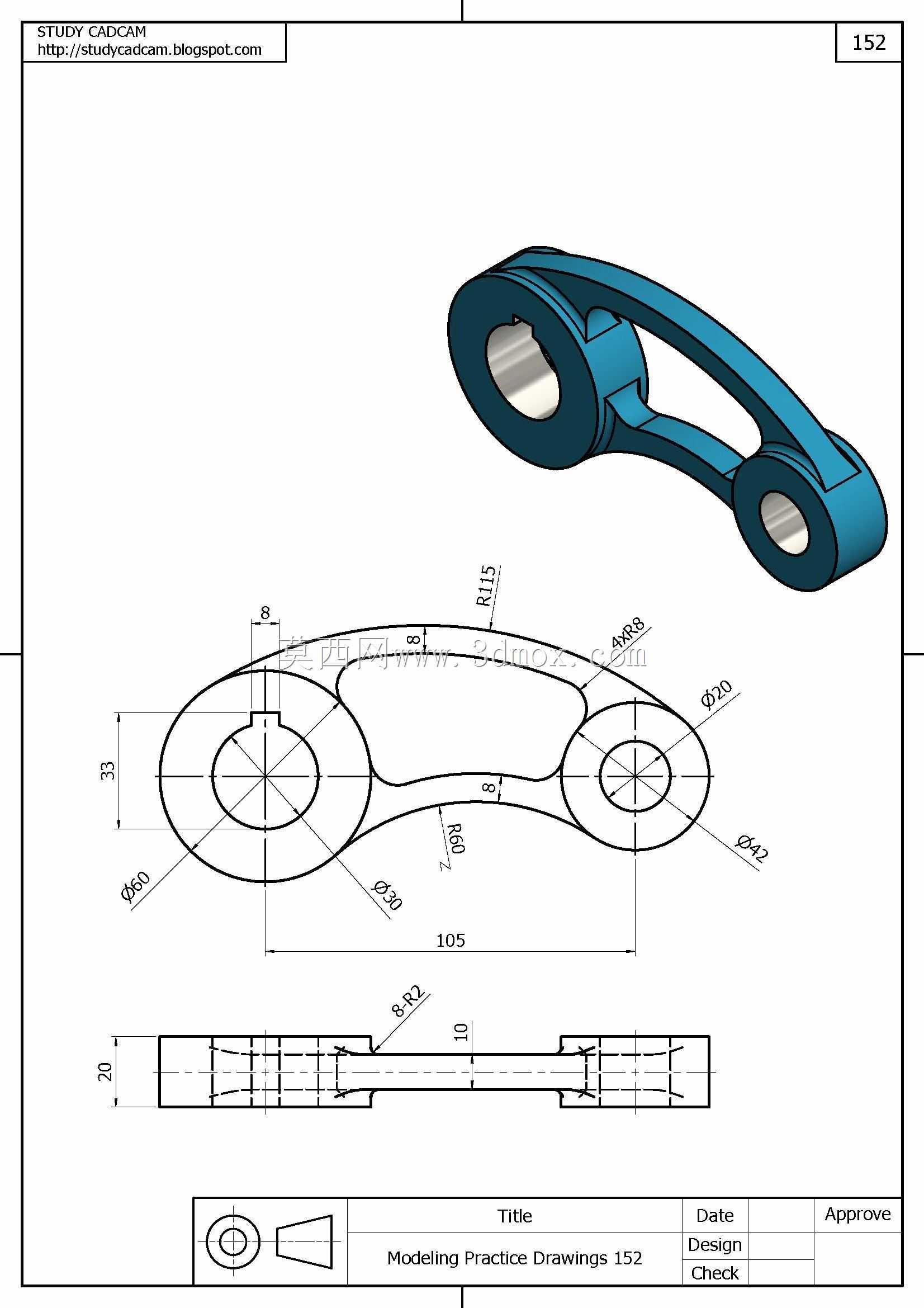

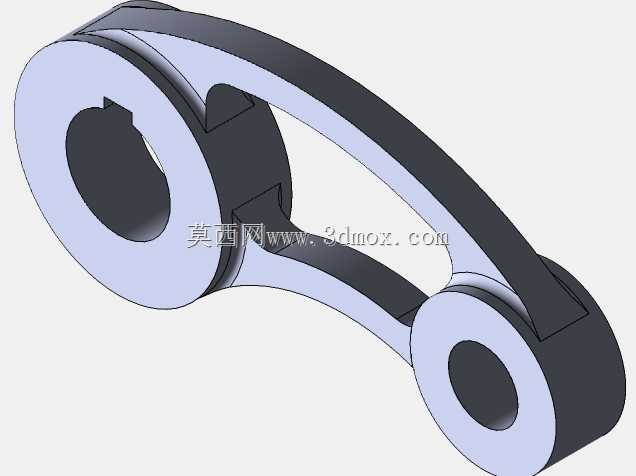

　　这类双环连接连杆属于机械传动系统里的基础传力构件，在轻工自动化输送线、小型内燃机配气机构、工装夹具联动结构里都能见到它的应用场景，核心作用是在两个定轴回转部件之间传递既定轨迹的往复动力，同时抵消传动过程中产生的径向偏载，避免轴端承受额外的弯曲应力。从结构设计逻辑来看，大端内孔预留了键槽安装位，是动力输入侧的连接端，装配时可以通过平键和主动轴实现周向固定，能传递稳定的扭矩不会出现相对打滑，孔的端面做了加厚凸台处理，在轴孔配合时可以增大接触承压面积，降低长期往复运动下的端面磨损速率；小端为光滑通孔结构，属于从动侧铰接端，一般配套铜套或者滚针轴承使用，和从动销轴形成转动副，适配小角度往复摆动的工况需求。杆身采用了变截面弧形过渡设计，

　　没有采用等截面直杆结构，一方面是为了避让传动路径上的其他周边部件，避免运动过程中出现结构干涉，另一方面通过弧形的筋条布局，在不额外增加整体重量的前提下提升了杆身的抗弯截面模量，在承受周期性拉压载荷的时候，应力集中点会顺着弧形轮廓分散，不会在杆身和两端环体的衔接位置出现应力断裂的问题。安装边界上需要注意，大端孔的轴向定位尺寸要和主动轴的轴肩长度匹配，装配后端面的跳动量需要控制在0.05mm以内，避免高速往复运动时产生额外的振动；小端铰接销轴的同轴度要和大端孔轴线保持平行，平行度公差不能超过0.03mm，否则会在传动过程中出现卡滞，加剧铰接位置的磨损。这类连杆的建模过程需要重点处理两端环体和杆身的过渡圆角，

　　所有衔接位置都要做R3以上的圆角过渡，不能出现直角锐边，否则在做有限元受力分析的时候，直角位置会出现虚假的应力集中峰值，影响结构强度判断；同时大端键槽的位置要和杆身的受力方向保持对应，确保动力传递的方向和杆身的抗拉压方向一致，避免键槽侧壁承受额外的剪切力。在实际选型替换的时候，要先核算两个安装孔的中心距尺寸，这个尺寸直接决定了从动端的摆动行程，一旦中心距出现偏差，整个传动机构的运动轨迹就会偏离设计值，出现行程不足或者过位碰撞的问题；杆身的厚度尺寸要根据传递的额定扭矩做匹配，常规轻载工况下厚度取12-15mm即可满足使用需求，如果是冲击载荷较大的工况，需要适当加厚杆身同时提升材质的热处理硬度。
