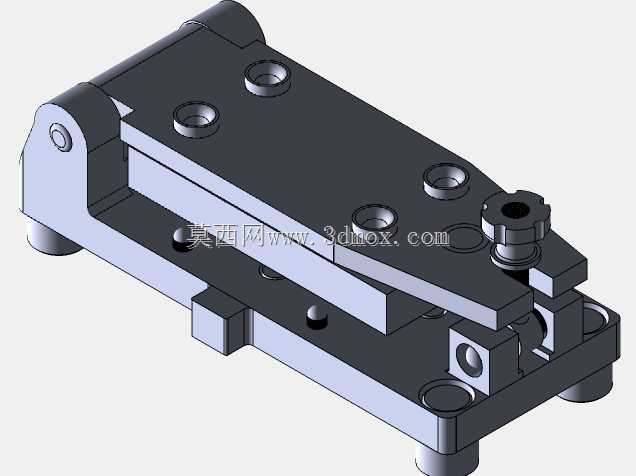

叶片加工专用铰接式压紧夹具结构

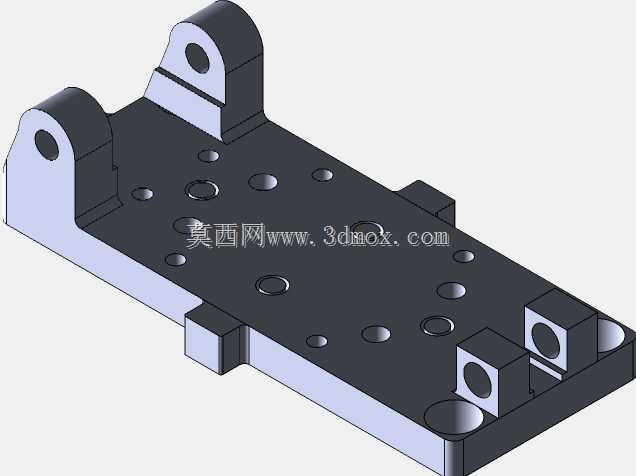

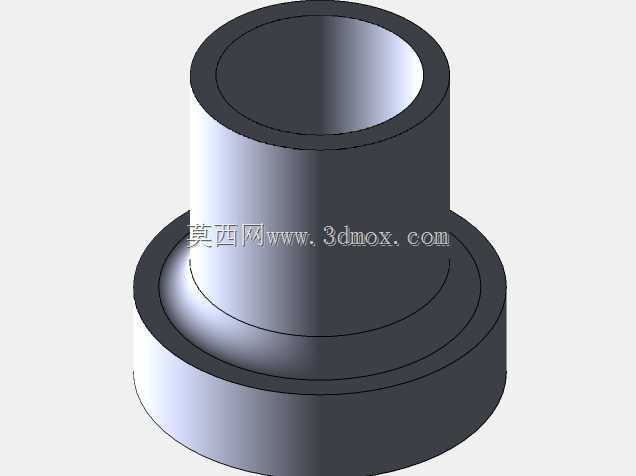

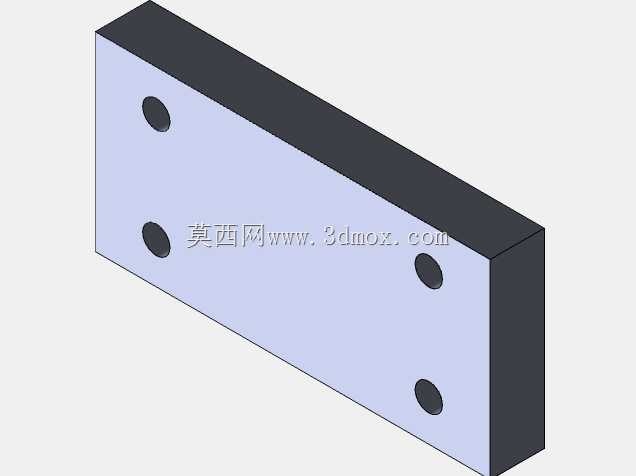

　　在透平叶片、小型叶类零件的铣削、磨削加工工序中，这类铰接式压紧夹具的应用十分普遍，它主要解决薄壁异形叶片装夹时易变形、定位基准难统一的问题，区别于通用台虎钳的平口夹持结构，这套夹具采用下基座固定、上压板绕侧端铰接轴翻转开合的结构，能在保证足够压紧力的同时，避开叶片型面的加工走刀路径，不会出现刀具与夹具干涉的情况。从结构设计逻辑来看，下基座作为整个夹具的安装基准，底面预留了多个沉头安装孔，可直接固定在机床工作台的T型槽上，安装时需保证基座上平面与机床主轴进给方向的平行度控制在0.02mm以内，避免装夹后零件出现加工余量不均的问题。基座上设置了两个定位凸台，对应叶片根部的工艺定位孔，装夹时先将叶片根部的定位孔套入凸台完成初定位，

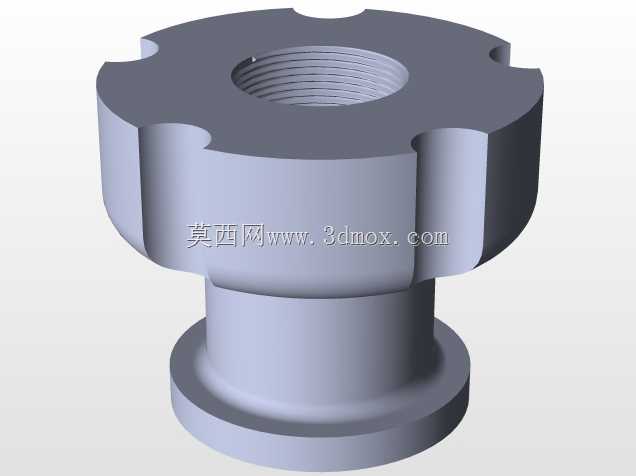

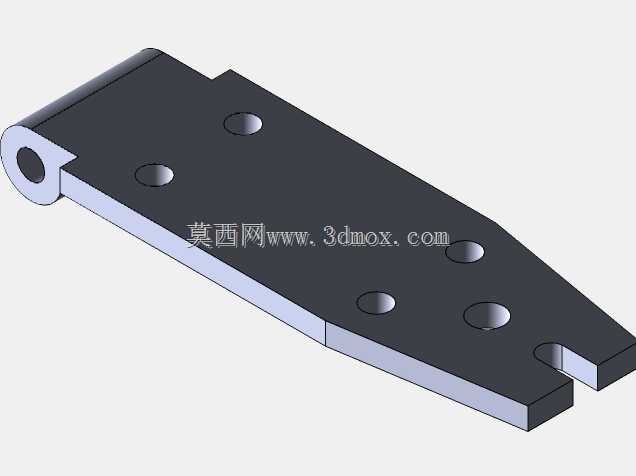

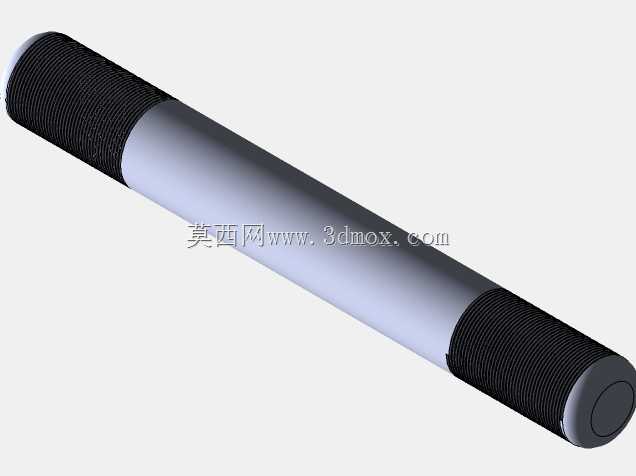

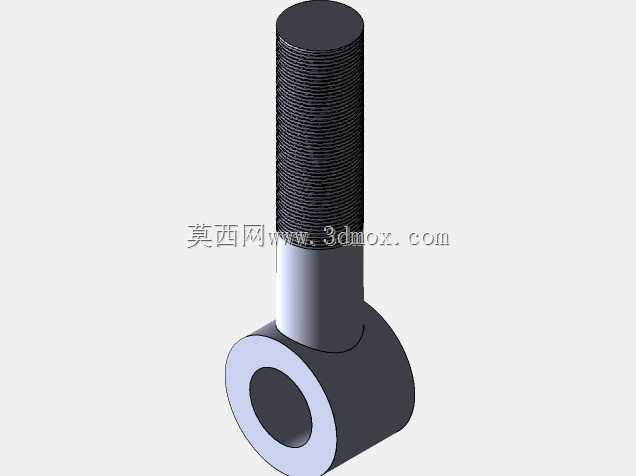

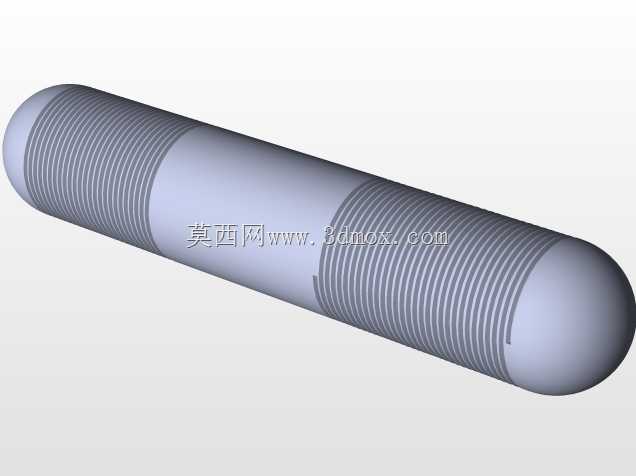

　　再翻转上压板，压板前端的压头刚好抵在叶片根部的压紧面上，通过侧端的快锁螺栓完成锁紧，整个装夹过程无需反复调整垫片，单零件装夹耗时能控制在10秒以内，适配批量加工的节拍要求。上压板的铰接轴采用间隙配合设计，轴与孔的配合公差选H7/g6，既保证压板翻转时无卡滞，又能控制铰接处的窜动量在0.01mm以内，避免压紧时压板偏移导致零件压伤。压板上预留的三个减重孔，一方面是降低夹具整体重量，减少铰接轴的负载，延长结构使用寿命，另一方面也可作为起吊孔，方便夹具整体转序搬运。压头位置采用可更换设计，针对不同型面的叶片，只需更换对应型面的压头，无需重新制作整套夹具，大幅降低了多品种小批量生产的工装成本。从安装边界来看，

　　这套夹具闭合后的整体高度不超过120mm，横向宽度控制在180mm范围内，适配多数中小型立式加工中心的工作台行程，不会出现超程问题。夹具的压紧力通过锁紧螺栓的扭矩控制，常规加工时将螺栓扭矩控制在8N·m即可，既能抵抗铣削时的切削冲击力，又不会因压紧力过大导致叶片根部产生微变形，保证加工后的叶型精度符合设计要求。在实际使用场景中，这类夹具除了用于叶片加工，也可通过更换定位块适配其他小型异形零件的装夹，铰接结构的开合角度可达90度，零件取放时无需完全拆卸压板，操作空间充足，能有效降低操作人员的装夹劳动强度。基座上设置的排屑槽，可让加工过程中产生的金属切屑顺着槽面排出，不会堆积在定位面处影响装夹精度，日常维护时只需用压缩空气吹扫即可清理切屑，无需拆解夹具。
