Destaco603推拉式快速夹钳结构设计

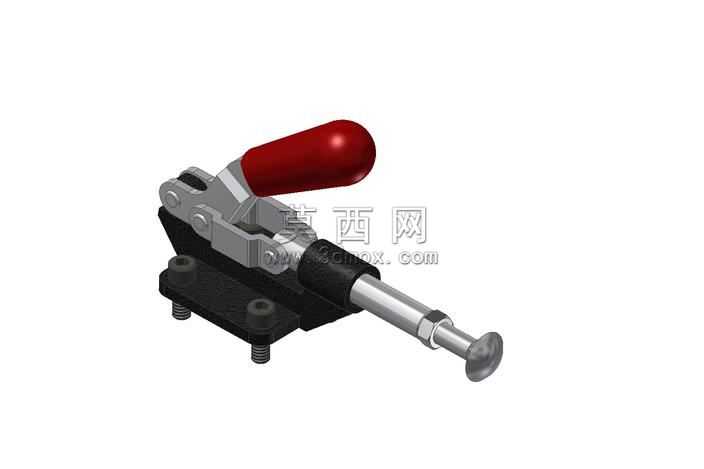

本模型为Destaco603型推拉式快速夹钳配套马车螺栓的完整三维结构，建模过程严格参照实物测绘尺寸完成，整体采用自顶向下的参数化设计思路，各部件间保留完整的装配约束与运动副关系，可直接用于机构运动仿真与干涉检查。模型主体分为底座、连杆传动组、操作手柄、推杆压头、锁紧组件五大模块，底座部分设计有两个安装通孔，可配合马车螺栓实现快速定位安装，底座表面做了加强筋结构优化，在保证整体刚性的前提下降低了整体重量。连杆传动组采用多组铰接销轴连接，通过死点锁紧原理实现夹紧状态的自锁，建模时对销轴与孔的配合间隙做了精准还原，可模拟实际使用中的微小旷量。操作手柄采用符合人体工学的弧形设计，外部包覆红色防滑握套，材质设定为哑光软胶，渲染时通过粗糙度贴图模拟握套的磨砂质感，金属部件分别做了不同的表面处理区分：底座为发黑氧化的哑光黑金属质感，连杆与推杆为镀镍亮面金属效果，销轴边缘做了倒角处理还原真实加工细节。推杆前端设计有可调式压头，可根据不同夹紧行程需求调整伸出长度，压头端面做了防滑纹理处理，增大与被夹紧工件的摩擦力。整套模型的结构设计充分考虑了实际工装使用场景，传动比经过优化，操作时仅需较小的扳动力即可实现较大的夹紧力，自锁结构可避免受振动影响出现松脱问题。渲染阶段采用三点布光方案，主光从侧上方打亮主体轮廓，补光弱化金属部件的死黑阴影，辅光勾勒边缘高光，最终呈现的效果清晰展示了夹钳的整体结构与各部件的装配关系，可直接用于产品选型展示、工装方案设计参考以及非标自动化设备的配套夹具调用。
