不锈钢凸轮从动轴承结构三维设计

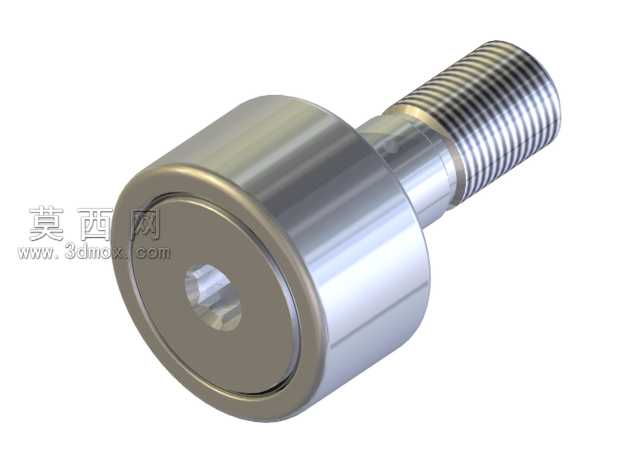

本作品为标准不锈钢凸轮从动件的三维建模设计，整体采用参数化建模思路完成，以保证各尺寸符合行业通用规范。建模过程中首先对主体滚轮部分进行构建，通过回转特征生成滚轮的外圆柱面与内圈安装基准，滚轮外圆做了高精度的圆柱度约束，保证其作为从动件工作时的滚动顺畅度。其次构建带螺纹的芯轴部分，芯轴与滚轮内圈采用同轴度约束，外螺纹段采用标准螺纹牙型参数建模，还原真实螺纹的牙距与牙型角度，芯轴端部的内六角安装孔也按照标准紧固件尺寸绘制，方便实际安装时的工具适配。材质渲染方面，整体赋予不锈钢金属材质，调整金属粗糙度参数模拟真实轴承的金属光泽，滚轮外圈做了轻微的哑光金属质感处理，芯轴螺纹段保留了金属切削后的细腻纹理，端面部分做了高光金属质感区分，还原不锈钢零件的真实视觉效果。结构设计上，该凸轮从动件整合了滚轮与安装螺柱的功能，无需额外搭配轴承座即可直接安装使用，滚轮内部集成滚动体结构的预留空间，可实现低摩擦的旋转运动，适配凸轮机构的往复从动需求。建模过程中对所有配合面做了公差预留的参数化设置，既保证三维模型的装配合理性，也能为后续的工程图导出、实际加工提供准确的尺寸参考，整体模型结构完整，细节还原度高，可用于凸轮机构的运动仿真、设备装配演示以及相关机械设计的方案展示使用。
