R8-5规格JST环舌接线端子结构设计

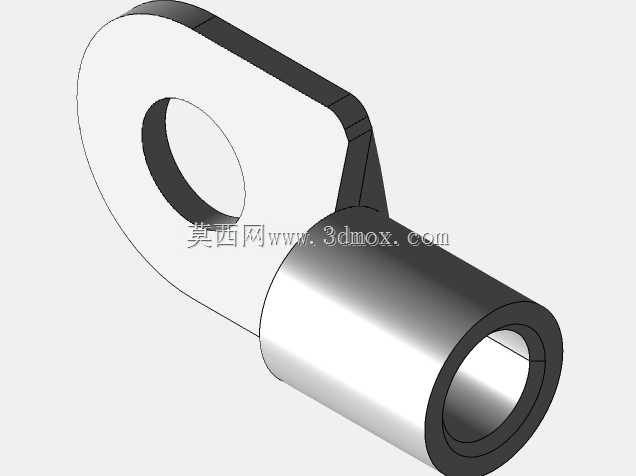

　　这类环舌式接线端子是电气布线系统里最常见的压接连接件之一，日常在低压控制柜内部线束、工业传感器接线端、设备接地回路、家电内部电源接线场景里都能见到它的身影，核心作用是实现导线与接线螺柱之间的可靠固定，避免多股软线散丝、接触不良导致的发热、打火甚至线路脱落故障。这款R8-5规格的环舌端子适配8AWG线径的多股铜芯导线，整体结构分为两个核心功能段：一端是带标准安装孔的环形舌片，安装孔适配5mm直径的接线螺柱，环形片的平面度在设计时做了严格控制，压接装配后能与接线座、垫片、螺母的接触面完全贴合，不会出现翘边导致的接触面积不足问题；另一端是中空的筒状压接段，筒体内径刚好匹配8AWG导线剥除绝缘层后的线芯外径，

　　压接作业时通过冷压钳的六边形压模将筒体与线芯压合为一体，既保证足够的拉脱强度，也能让线芯与端子金属体实现全周接触，降低接触电阻。设计时特意在环形舌片与压接筒体之间做了斜向过渡的连接臂，过渡位置做了圆角强化处理，避免线束受侧向拉扯时在应力集中位置发生断裂，连接臂的宽度经过受力校核，能承受对应线径导线的标准拉拔力要求，不会在布线拖拽、设备运行振动时出现连接臂断裂的问题。外形尺寸上，端子整体长度控制在23.8mm，环形舌片的最大宽度为12mm，这个尺寸边界在设计时充分考虑了密集接线场景的安装空间，相邻端子安装在同规格螺柱排上时不会出现干涉，压接筒体的长度也匹配标准冷压钳的压接行程，压接后不会出现线芯外露、压接位置偏移的问题。

　　材质选型上一般采用高导电率的紫铜基材，表面做镀锡处理，既提升抗氧化能力，也能降低不同金属接触时的电化学腐蚀风险，环形舌片的厚度经过载流量校核，匹配8AWG导线的额定载流能力，长期满负荷运行时的温升控制在电气安全标准要求的范围内。实际布线作业时，这类端子相比叉形端子的抗振防脱能力更强，在有持续振动的工业设备、移动电气设备上优先选用，安装时只需要将对应螺柱的螺母松开，套入环形舌片后再按扭矩要求锁紧螺母即可，不需要完全拧下螺母，也能避免安装过程中端子脱落的问题。建模过程中对压接筒体的内孔倒角、环形孔的边缘去毛刺、过渡臂的圆角都做了细节还原，能直接用于电气布线的干涉检查、装配工艺模拟，也可以作为接线组件选型时的尺寸校核参考，帮助结构设计人员在布线阶段提前预留足够的安装操作空间，避免后期装配时出现端子与周边结构件干涉、接线工具操作空间不足的问题。
