水箱工况用立式泄漏检测试验设备

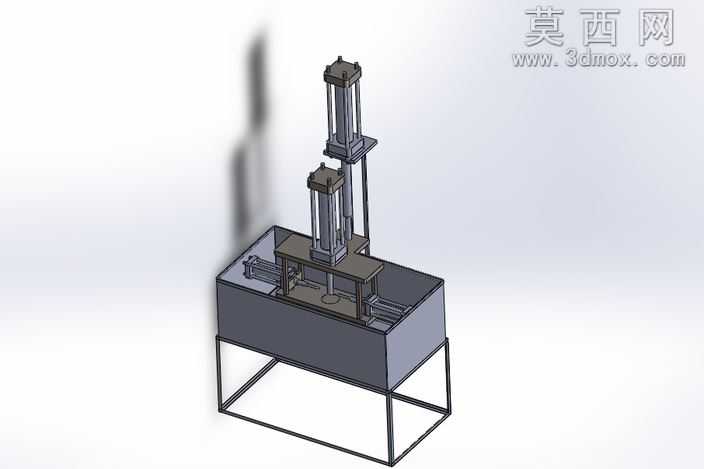

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计通用规范，对各组成部件的装配关系、尺寸公差配合进行了精准还原。模型整体采用立式布局设计，底部为方管焊接成型的支撑机架，机架上方设置储液水箱结构，水箱内部配置直线导轨传动组件，可实现待测试工件的平稳升降位移，满足浸水法泄漏检测的工况需求。水箱上方架设两组竖向布置的压紧执行机构，机构采用气缸作为动力输出元件，配套导向轴、安装固定板等结构件，可在测试过程中对工件施加稳定的压紧力，避免测试过程中工件移位、上浮影响检测结果。建模阶段对各部件的材质表现进行了区分设置，底部机架采用哑光黑色金属材质，模拟碳钢方管焊接喷塑的实际外观效果；水箱主体采用半透明磨砂质感材质，可直观呈现内部储液空间与传动组件的布局；竖向气缸组件采用亮面金属与深色工程塑料搭配的材质方案，还原工业气动元件的真实外观。整体结构设计充分考虑泄漏测试的实际作业流程，将工件装夹、压紧、浸水、观测的全流程动作集成在同一设备台面上，结构紧凑无冗余部件，各运动部件的行程、安装位置均经过合理性校验，不存在运动干涉问题。模型完成装配后通过渲染模块生成了等轴测视角的展示效果，光影设置贴合工业设备展示的常用布光逻辑，可清晰呈现设备的整体轮廓、层级结构与各部件的相对位置关系，便于设计人员快速理解设备的工作原理与结构组成，可直接用于泄漏检测类设备的方案展示、结构优化参考以及教学演示场景。
