无人机螺旋桨叶片结构设计方案

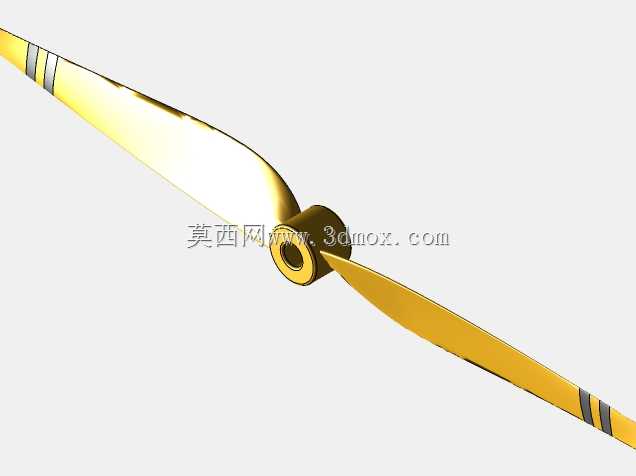

　　这类螺旋桨叶片主要适配小型多旋翼无人机、桌面散热风扇、小型风冷设备的动力输出端，作为直接推动空气流动产生推力或风压的核心执行部件，其型面精度直接决定整套动力系统的能效比。从结构设计逻辑来看，叶片采用大展弦比的翼型截面，从根部到梢部做了连续的翼型扭转与弦长渐变，根部靠近安装座的位置弦长更宽、翼型厚度更大，用来承接电机输出的扭矩，降低高速旋转时的根部应力集中风险，梢部做收窄处理同时带轻微的上反角，能有效削弱叶尖涡流带来的能量损耗，降低旋转过程中的气动噪音。安装端采用中心带通孔的圆柱凸台结构，通孔尺寸匹配常用微型无刷电机的输出轴径，凸台端面做了平面度公差约束，保证安装后叶片的端面跳动量控制在合理区间，

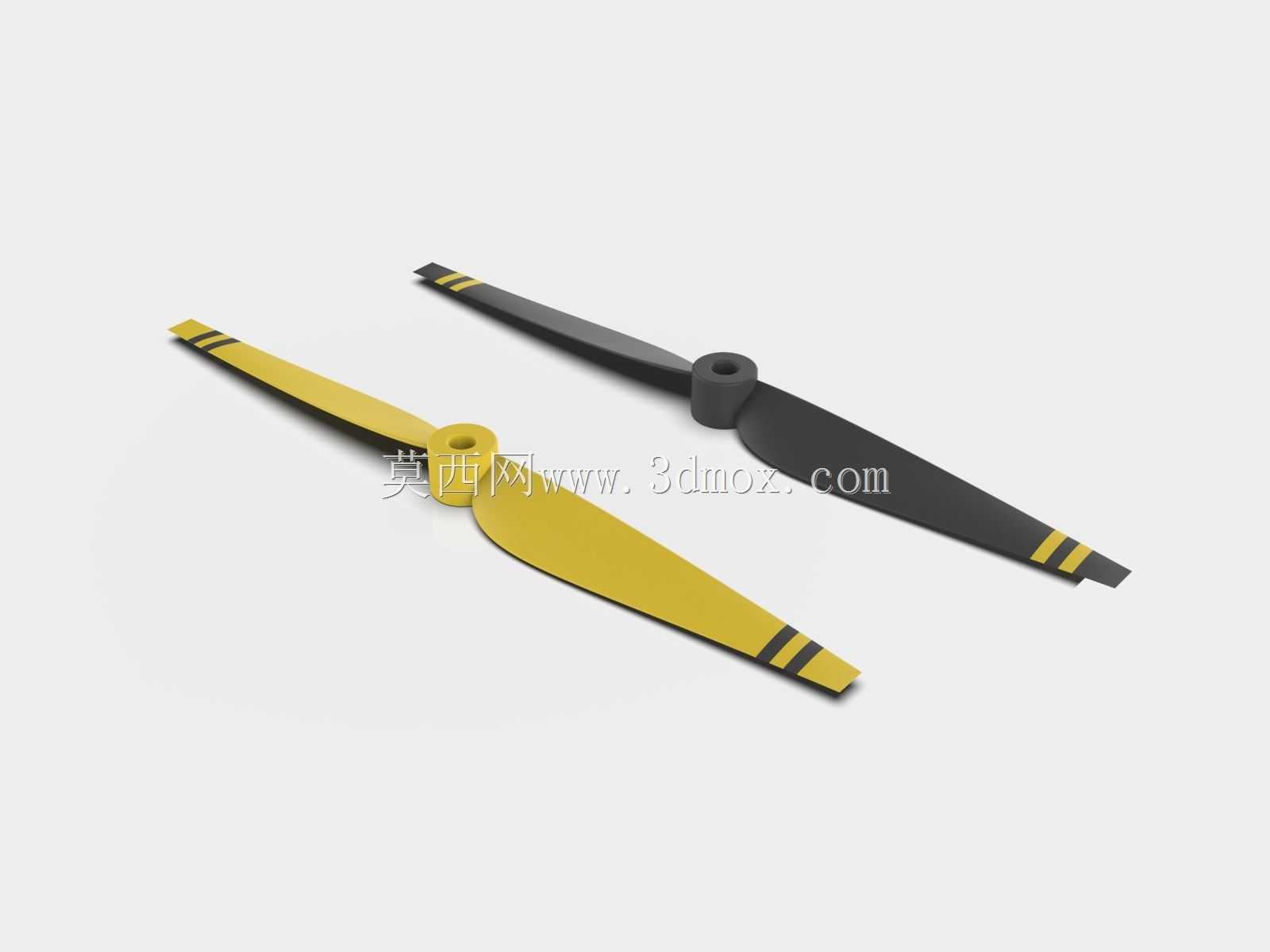

　　避免高速旋转时出现动平衡超标引发的整机震动。两款不同配色的叶片采用完全一致的气动型面与安装尺寸，可直接互换使用，叶片表面做了流线型的顺滑过渡，没有突兀的棱角或台阶，能减少空气流动时的附面层分离，提升推力转化效率。在实际选型适配时，需要注意叶片的旋转直径与安装位的周边避让边界，保证叶片旋转扫过的区域没有结构干涉，同时要匹配对应转速区间的电机动力输出，避免因桨叶负载过大导致电机过热。设计过程中针对叶片的壁厚做了均匀化处理，整体壁厚保持一致，既保证了叶片自身的结构强度，在高速旋转时不会出现形变或断裂，也兼顾了注塑加工时的材料流动性，避免出现缩痕、缺料等成型缺陷。叶尖位置的标识条除了视觉识别作用外，也能在高速旋转时直观观察叶片的转动状态，

　　方便调试时快速判断桨叶的安装方向是否正确。这类叶片的安装接口采用标准化的轴孔配合设计，不需要额外定制转接件，就能适配多数同规格的动力输出轴，在小型风冷散热场景、小型航模动力场景、桌面通风设备场景中都能直接复用，不需要重新开模或调整安装结构。
