双孔连接片机械结构设计方案

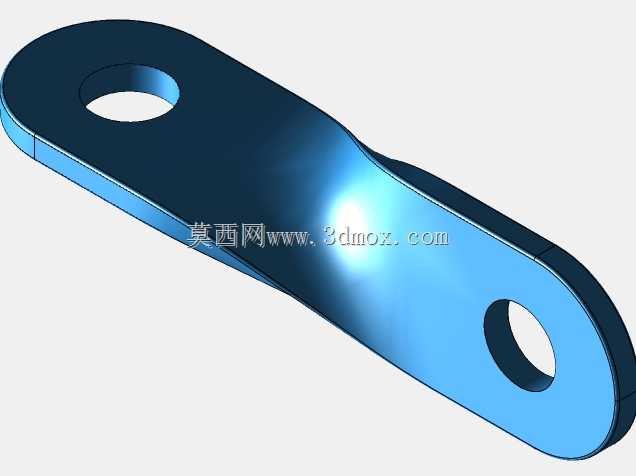

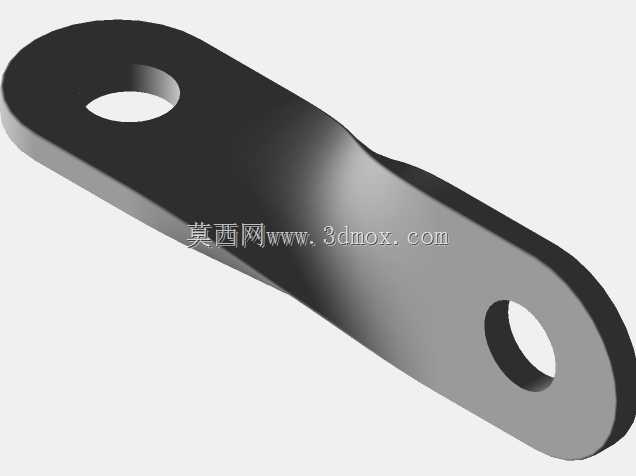

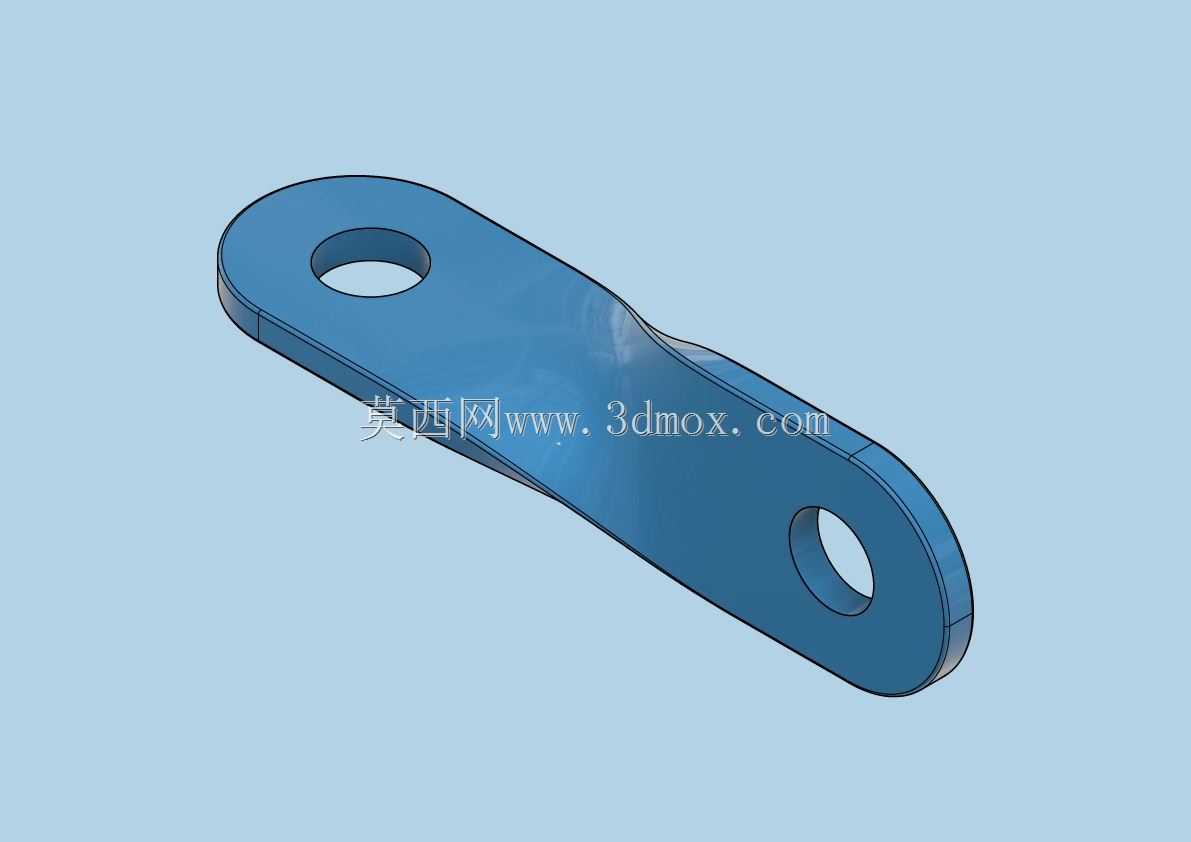

　　这类双孔连接片属于机械传动系统里的基础受力构件，日常在轻工自动化输送线、小型工装夹具、民用机械的连杆传动组里都能见到它的身影，核心作用是在两个存在相对摆动需求的铰接点之间传递拉力与小幅扭矩，替代一体式刚性杆来适配装配公差、抵消运行中的小幅振动偏移。从结构设计逻辑来看，整体采用长条形扁平构型，主体截面做了等厚度设计，两端的铰接孔位保持同轴度公差在IT7级区间，孔边缘做了1×45度的倒角处理，既可以避免装配时刮伤铰接销轴的表面镀层，也能消除冲压或铣削加工留下的锐边毛刺，降低装配工人的操作风险。连接片的中段做了平滑的弧形收腰过渡，没有采用直角弯折结构，一方面是为了优化受力路径，让两端铰接点传递的拉力可以顺着弧形轮廓均匀分散到整个构件截面，

　　避免直角位置出现应力集中导致的疲劳断裂，另一方面也能在保证结构强度的前提下减少不必要的材料冗余，降低构件自身重量，适配高速往复摆动场景下的惯量控制需求。从安装边界来看，两端铰接孔的孔径统一适配标准圆柱销轴，孔位中心距是这类构件的核心安装尺寸，设计时需要匹配对应传动组的行程需求，构件整体厚度根据额定载荷做匹配选型，安装时需要在孔位两侧加装平垫或者轴用挡圈，限制连接片在销轴轴向的窜动，避免运行过程中出现偏磨。实际应用场景中，这类连接片常被用在小型包装设备的推料机构联动组、自动化料仓的闸门启闭连杆、健身器材的阻力传动组件里，相比铸造的一体式连杆，这种钣金或铣削加工的扁平连接片加工成本更低，更换维护时不需要拆解整个传动组，

　　只需要抽出对应销轴就能完成备件替换，后期运维的便捷性更高。设计建模过程中，需要重点校验中段收腰位置的最小截面抗弯强度，根据额定工作载荷做有限元受力校核，确保在1.5倍额定载荷下构件的形变量不超过0.1mm，避免长期往复受力出现塑性变形，同时两端孔位的内壁粗糙度要控制在Ra1.6以下，减少和销轴之间的转动摩擦阻力，延长铰接副的整体使用寿命。
