多向转动球头铰接连接结构

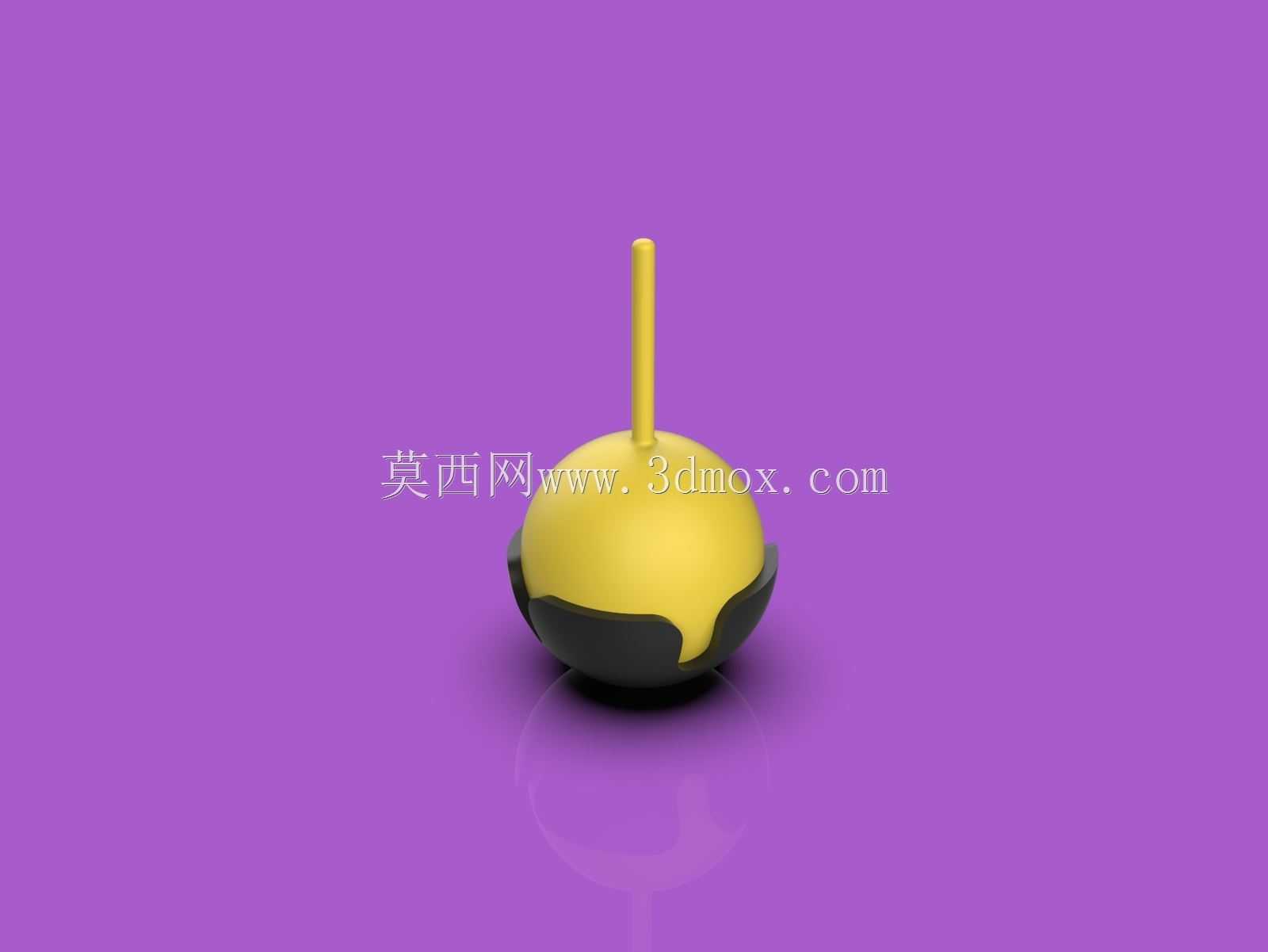

　　球头铰接结构是多自由度传动系统里的核心连接部件，日常在工业自动化设备的姿态调整端、检测仪器的传感安装位、工装夹具的角度自适应模块中都能见到这类结构的应用，它的核心作用是在两个连接构件之间提供三个转动自由度的活动空间，补偿安装过程中产生的同轴度误差，同时抵消设备运行时的轴向、径向窜动带来的附加载荷，避免刚性连接在偏载作用下出现应力集中断裂的问题。从结构设计逻辑来看，这个球头结构采用了包络式球座设计，球头主体与下部球窝的配合面预留了均匀的配合间隙，既保证球头杆可以沿任意方向偏转设定角度，又不会出现径向窜动过大的旷量，球窝边缘做了圆弧过渡的限位结构，能够限制球头的最大偏转角度，避免脱出球座造成连接失效。球头杆采用等直径圆柱杆设计，

　　端部与球头主体做了大圆角过渡处理，消除了应力集中的薄弱截面，在承受侧向推力或者拉拽载荷时，力流可以顺着圆角平滑传递到整个球头表面，不会在杆与球的连接位置出现断裂风险。球座部分采用分体式包合结构，这种设计的优势是装配时可以先将球头放入下半球窝，再扣合上半球座完成固定，相比整体式球窝不需要强行压入球头，能有效避免装配过程中配合面被刮伤，保证转动的顺滑度。从安装边界来看，球座底部为平面安装基准，可直接固定在设备的安装基板上，不需要额外加工复杂的定位槽，球头杆的端部可根据实际连接需求加工外螺纹或者连接孔，适配不同的执行端构件。在实际选型应用时，需要根据连接端的最大偏转角度确定球头的直径与球窝的开口尺寸，偏转角度越大，

　　球窝的开口直径需要对应加大，同时要核算球头与球窝的接触应力，在承受重载的工况下，配合面需要做硬化处理提升耐磨性能，长期往复转动的场景下还要在球窝内部预留润滑脂存储槽，减少配合面的磨损，延长结构的使用寿命。这类结构相比万向节结构，结构更紧凑，占用的安装空间更小，不需要十字轴等额外连接件，适合安装空间受限、需要小角度多向自适应调整的工位，比如检测传感器的角度调整支架、小型执行机构的末端连接、工装的自适应压头位置，都能通过这类球头结构实现灵活的角度补偿，降低零件加工的精度要求，减少装配调试的工作量。
