槽形凸轮四滑动从动件传动机构设计

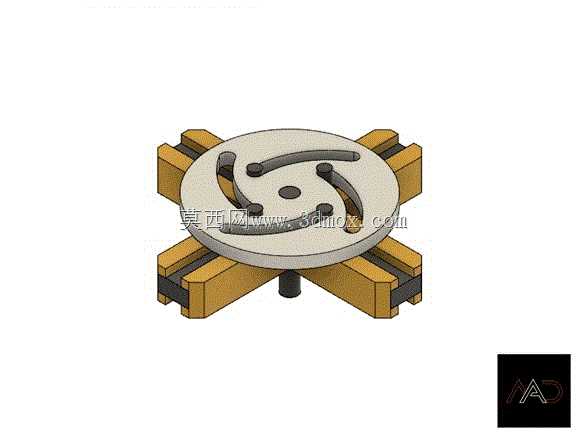

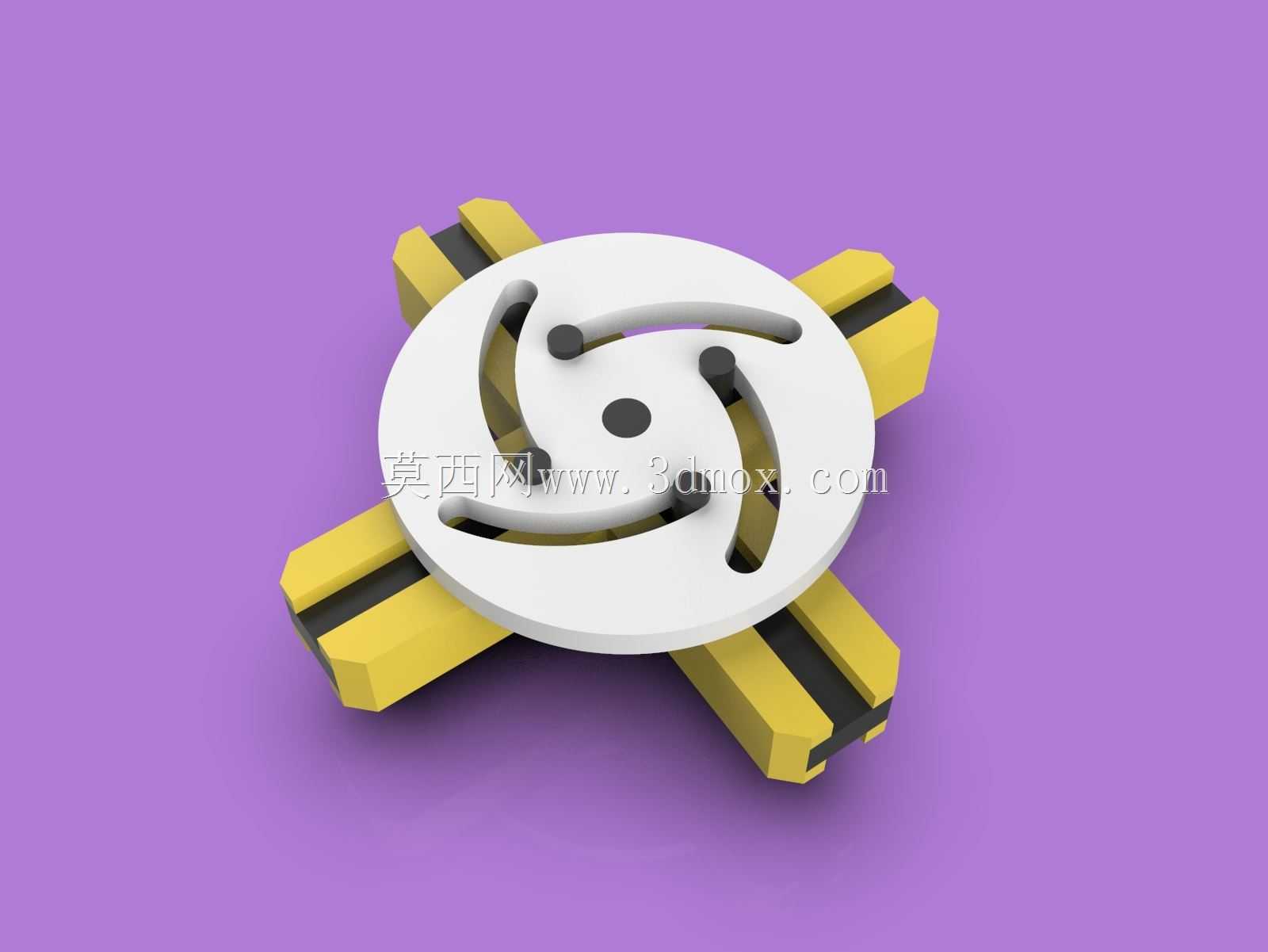

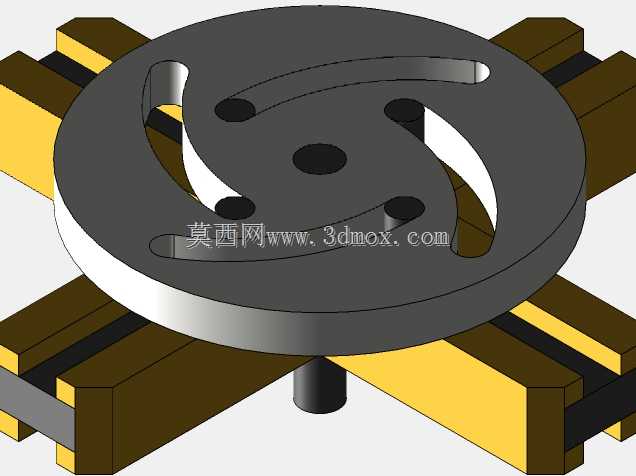

　　这套槽形凸轮搭配四滑动从动件的传动结构，常被应用在多工位同步进给的轻工装配设备、小型自动化检测工位的间歇分度环节，也可作为小型包装设备的分料执行端核心传动单元，相比单从动件凸轮机构，它能在单周回转过程中同步驱动四个方向的执行件完成往复动作，大幅缩减单工位动作的等待周期，提升设备整体节拍。从结构组成来看，整套组件包含基座、开槽凸轮盘、四个滑动跟踪器以及回转轴，基座作为承载基准，四个方向的滑动导轨呈十字正交布局，每根导轨上配套的滑动跟踪器端部装有嵌入凸轮槽的滚子，能将凸轮盘的回转运动直接转化为四个滑块沿导轨方向的直线往复运动，无需额外添加连杆转换结构，传动链短，反向间隙控制难度更低。设计阶段首先要确定的是从动件的行程需求，

　　根据实际工位的进给距离反推凸轮槽的轮廓升程，槽形的曲线段需要做平滑过渡处理，避免滚子在槽内运动时出现刚性冲击，尤其是在凸轮盘高速回转的工况下，曲线段的曲率半径要大于滚子半径的1.5倍，防止出现运动卡滞或接触应力过大导致的槽壁磨损。安装边界上，基座的四个导轨安装面需要保证平面度公差在0.02mm以内，四个导轨的正交度偏差不能超过0.03mm，否则滑块运动时会出现别劲现象，增大传动阻力；凸轮盘与回转轴的配合采用H7/k6的过渡配合，保证同轴度的同时方便拆装维护，回转轴的轴向定位需要预留0.1mm左右的窜动间隙，避免热胀冷缩导致轴系卡滞。滑动跟踪器的滚子与凸轮槽的配合间隙控制在0.01-0.02mm之间，间隙过大会导致传动精度下降，

　　出现从动件到位位置偏差，间隙过小则会增大摩擦阻力，加速滚子和槽壁的磨损。实际应用中，这类机构不需要额外的导向附件，四个从动件可以直接连接夹爪、推块、检测探头等执行元件，在小行程、多工位同步动作的场景下，相比气缸、电缸等独立驱动单元，它的结构更紧凑，同步精度完全由凸轮轮廓保证，不需要额外做电气同步调试，长期运行的稳定性更高，维护时只需要定期在凸轮槽和导轨接触面涂抹润滑脂，检查滚子的磨损情况即可，运维成本远低于多驱动单元的组合方案。在做三维建模时，需要重点校验凸轮槽轮廓与滚子的运动干涉情况，模拟不同转速下从动件的速度、加速度曲线，确认没有突变点后再进行工程图输出，避免加工后出现运动失真的问题。
