摆盘往复传动机械结构设计方案

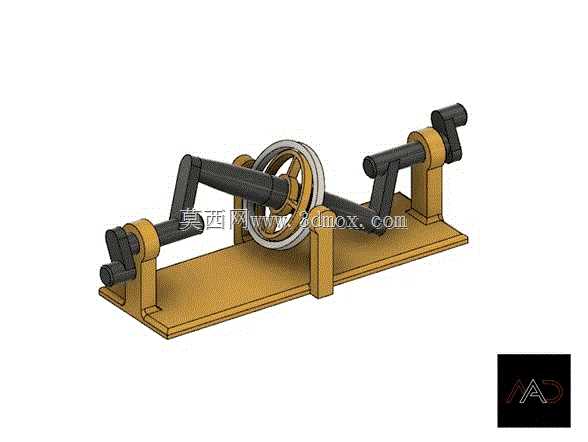

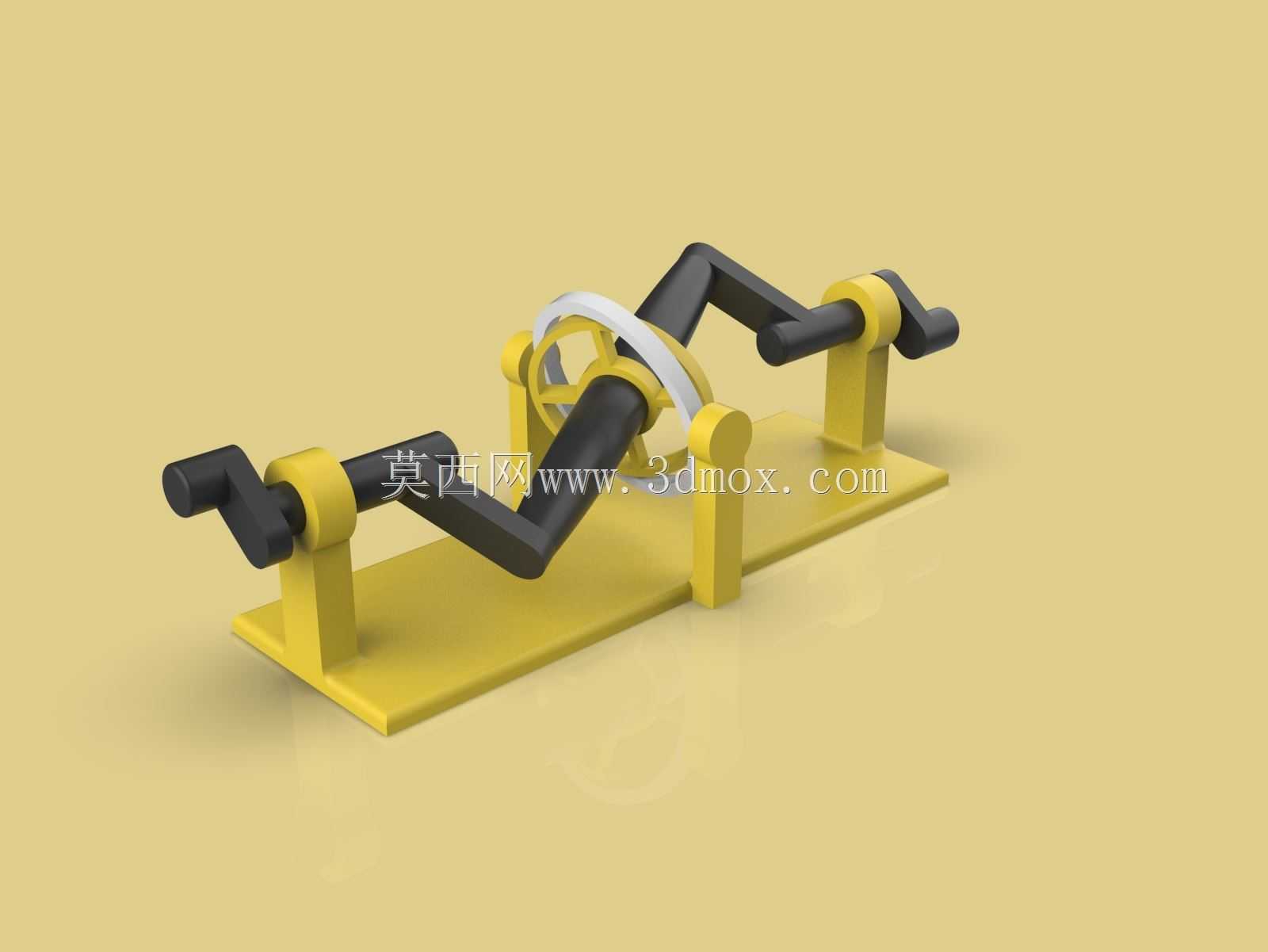

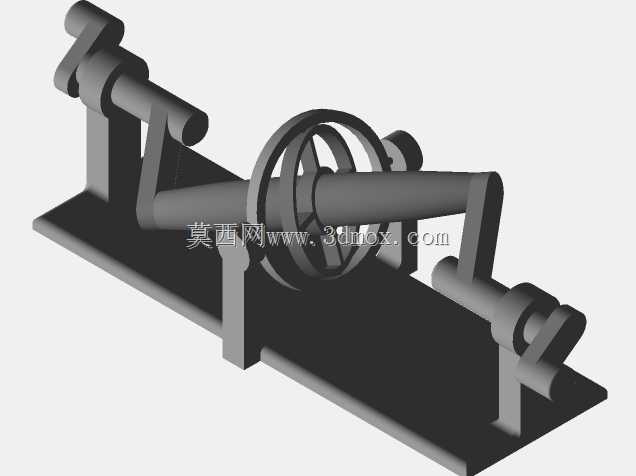

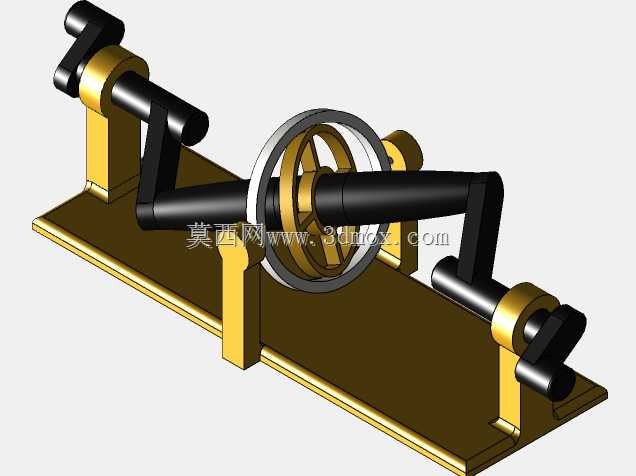

　　这套摆盘传动结构常应用在轻工送料、小型筛分设备的动力输出端，用来把输入轴的连续回转运动转化为摆盘端的定角度往复摆动，相比槽轮、棘轮类间歇机构，它的传动过程无刚性冲击，运行噪音更低，适合对传动平稳性有要求的中低速工况。整套结构以一块铣削加工的安装底板作为承载基准，所有支撑座都通过定位止口与底板配合，安装时不需要额外做配打销孔的工序，能直接通过底板上预设的沉头孔固定在设备机架的安装平面上，底板的厚度根据承载扭矩匹配，常规工况下采用8-12mm厚度的Q235板材即可满足刚性要求，不会出现运行过程中的共振颤振问题。输入侧的旋转手柄既可以作为手动调试的操作端，也可以替换为带键槽的联轴器结构，直接对接减速电机的输出轴，适配自动化驱动的使用场景。

　　中间的大直径带轮既可以作为手动操作时的惯性储能轮，降低手动操作的施力波动，也能根据实际需求替换为同步带轮、链轮结构，拓展动力输入的布置方式。两侧的偏心曲柄通过平键与传动轴固定，曲柄的偏心距直接决定了摆盘的摆动角度范围，设计时可以通过调整偏心距的大小，匹配不同工况需要的摆角参数，常规15mm偏心距可实现30度左右的往复摆角，能覆盖多数送料、拨料机构的行程需求。支撑传动轴的轴承座采用剖分式结构设计，后期维护更换轴承时不需要拆解整套传动链路，只需要拆开轴承座上盖即可完成易损件更换，能大幅降低设备运维的时间成本。连接曲柄与摆盘的连杆两端都采用铰接结构，铰接处预留了润滑脂注油通道，长期运行时可以定期加注润滑脂降低铰接副的磨损，

　　延长整套机构的使用寿命。摆盘的输出端预留了标准化的安装螺孔，可以直接固定拨料杆、筛网托架、工位推板等执行末端部件，不需要额外做转接件的设计加工，能缩短设备开发的整体周期。整套结构的所有运动部件都做了运动干涉校验，在全行程摆动过程中，连杆、曲柄与安装底板、支撑座之间都预留了足够的安全间隙，不会出现运行卡滞的问题，安装时只需要保证两根传动轴的平行度公差在0.1mm以内，即可保证传动过程的顺畅无卡滞。
