电路连接用环形压接接线端子结构

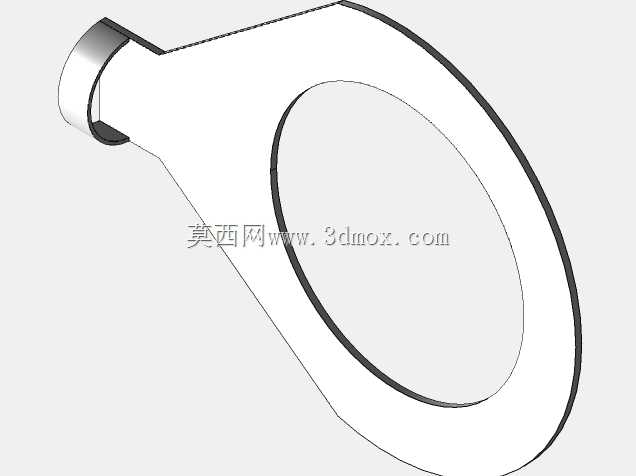

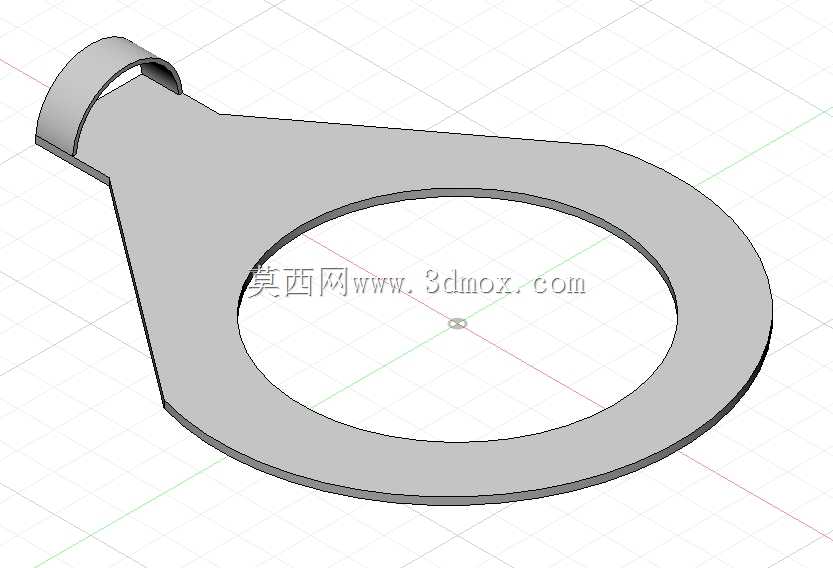

　　这类环形压接接线端头，是低压电气布线、设备内部电路接驳场景里十分常用的导电连接件，主要作用是实现多股软电线与接线柱、接地点位之间的可靠固定导通，避免散丝、虚接带来的接触电阻过大、线路发热甚至打火脱落的问题。从结构设计来看，主体采用一体化冲压成型的扁平金属片结构，一端为大尺寸环形安装孔，这个孔的内径尺寸是核心安装边界，需要匹配对应规格的接线螺栓直径，安装时螺栓穿过环形孔后压紧在设备接线座平面上，依靠金属面的紧密贴合实现低电阻导通，环形结构的优势在于螺栓锁紧后不会出现接线端头滑脱的情况，相比叉形端子的抗振防脱能力更强，适合有一定振动工况的设备内部接线。另一端为卷边包裹式的压接筒，压接筒的内径适配对应线径的多股铜芯电线，

　　施工时剥去电线端部的绝缘层，将裸露的铜丝完全插入压接筒内部，使用压线钳从筒身的多个点位施加挤压力，让金属筒壁发生塑性变形，紧紧咬合住内部的铜丝，同时压接后筒身与铜丝之间形成紧密的金属间接触，既保证导电性能，也能提供足够的拉脱力，避免电线受外力拉扯时从端子处脱落。设计时特意将环形片与压接筒之间做了渐变收窄的过渡连接段，这个过渡段的宽度经过核算，既能够满足额定载流的导电截面积要求，避免局部过流发热，也不会因为结构过宽造成相邻接线点位的空间干涉，整体扁平的结构可以贴合安装平面，减少接线后的整体占用高度，适合在空间紧凑的电气柜内部、传感器接线点位、小型机电设备的内部布线场景使用。压接筒的卷边结构做了圆角处理，

　　一方面是在穿入电线时不会划伤铜丝，另一方面压接时筒壁的变形更均匀，不会出现应力集中导致的筒壁开裂问题。环形安装面的平面度有严格控制，保证锁紧后整个环形面都能与接线座平面贴合，不会出现局部翘曲导致的接触面积不足。这类端子不需要焊接，仅通过压接工具就能完成接线作业，施工效率高，而且连接后的一致性好，接触性能稳定，在民用电气、工业控制设备、汽车电路、仪器仪表的接线场景中都有广泛应用，设计时需要根据实际使用的线径、接线螺栓尺寸、额定电流参数来匹配对应规格的端子，同时要保证压接工具的压模与端子规格匹配，才能达到可靠的压接效果。
