钟形重型减震安装支座结构设计

　　这类钟形重型减震支座，常被用在对振动隔离有硬性要求的工业设备安装场景里，比如中小型柴油发电机组、工业风机、精密检测仪器台架、车载电子设备舱的底部安装位，核心作用是阻断设备运行产生的振动向安装基础传递，同时抵消外部基础振动对设备本体的冲击，避免振动传导引发的紧固件松脱、精密元器件偏移、运行噪音超标等工程问题。

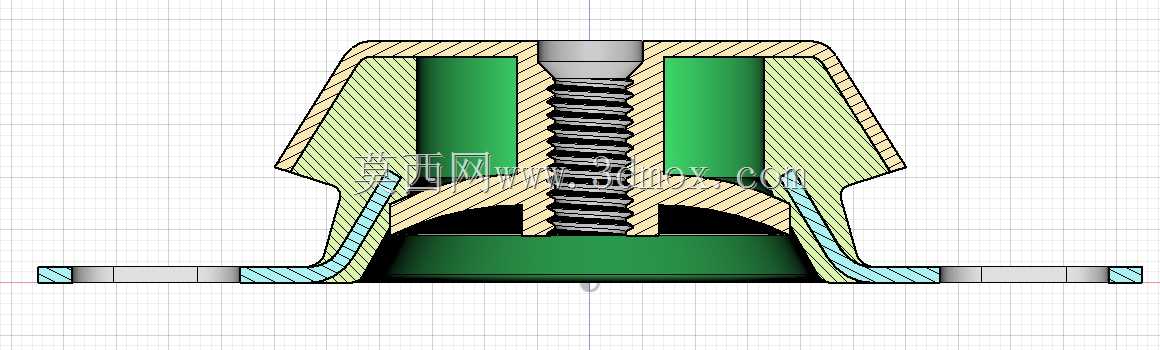

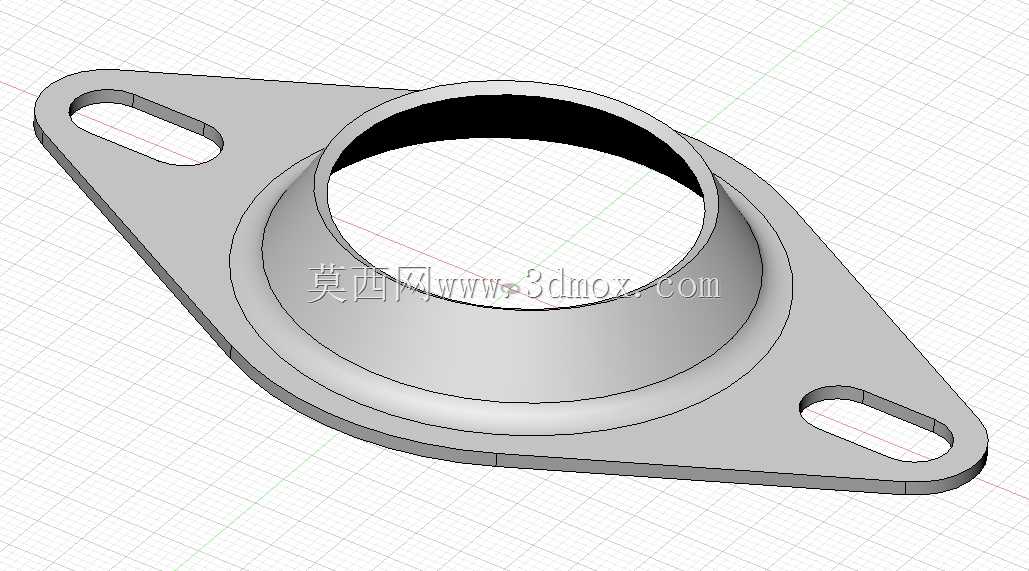

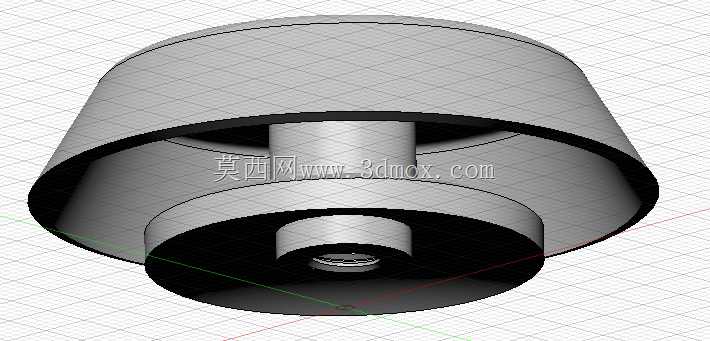

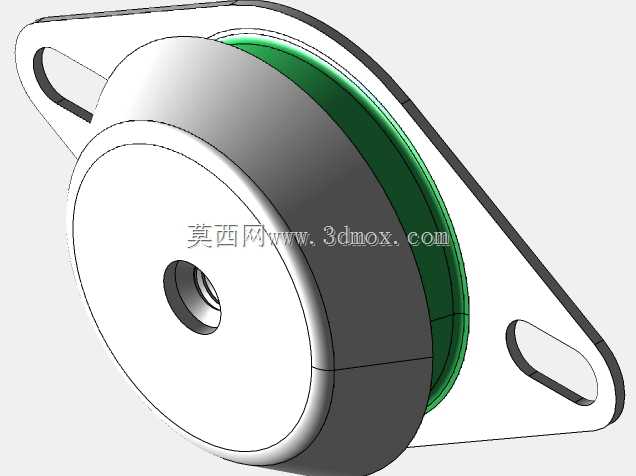

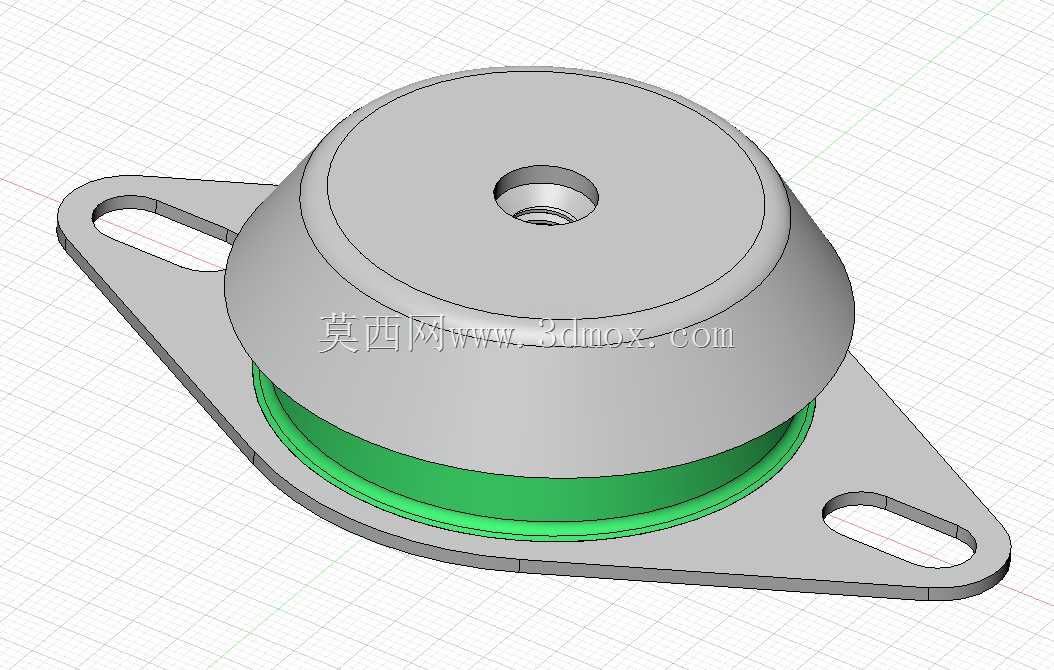

　　从结构设计逻辑来看，该支座采用上下钢质构件夹装橡胶弹性体的复合结构，上部钟形钢壳做了圆弧过渡的收边设计，既可以对内部橡胶层形成侧向约束，避免橡胶在大载荷下出现过度侧向蠕变，又能在承受偏载冲击时分散应力，防止应力集中导致的结构开裂。上部壳体中心预留M8内螺纹安装孔，用于和被支撑设备的底部安装螺柱直接连接，无需额外转接件，减少安装环节的装配误差累积。底部的安装法兰采用双耳式长圆孔设计，长圆孔的长度方向预留了足够的安装调节余量，现场安装时可以适配安装基础上存在一定位置偏差的螺栓孔，降低基础施工的精度要求，两个安装耳的厚度与上部壳体壁厚保持一致，保证整体结构的刚度匹配，避免局部刚度过低导致的安装变形。

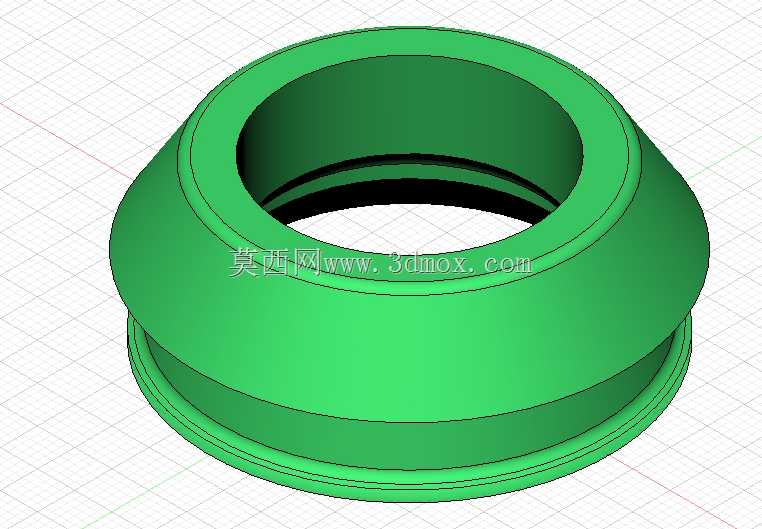

　　夹装在上下钢构件之间的NR天然橡胶层，采用了上窄下宽的锥台形截面设计，这种截面形状可以让橡胶在承受垂向载荷时，变形量随载荷增加呈现非线性变化，小载荷下刚度较低保证隔振效率，大载荷下刚度逐步提升避免过量变形，同时锥台结构能让橡胶的受力更均匀，减少局部应力集中导致的橡胶老化开裂。橡胶层与上下钢件的结合面做了压合包覆设计，橡胶边缘延伸包覆住钢件的结合棱边，既可以避免结合面进入灰尘、水汽导致的粘接失效，也能缓冲钢件棱边对橡胶的剪切作用。

　　从安装边界来看，该支座的垂向安装高度控制在紧凑范围内，不会过多占用设备底部的安装空间，双耳法兰的外轮廓尺寸适配常见的小型设备安装脚位间距，长圆孔的宽度适配常规M6-M8规格的安装螺栓，垂向额定载荷覆盖几十公斤级的设备支撑需求，在选型时可以根据设备总重量和运行振动频率，匹配对应硬度橡胶层的支座，保证隔振效率落在最优区间。实际使用中，这类支座不需要额外的维护，钢质表面做了防锈处理，橡胶材料的耐候性可以适配常规工业车间、车载户外等多数使用场景，安装时只需保证上下安装面的平行度，避免支座承受额外的扭转力矩即可达到设计预期的隔振效果。
