常压卧式5KL泡沫浓缩液储存罐体结构

　　在消防灭火系统的配套储液设施设计中，常压泡沫浓缩液储存罐是泡沫灭火系统的核心储液单元，主要应用于石油化工库区、大型仓储物流园区、地下交通枢纽、船舶机舱等需要配置低倍数泡沫灭火系统的场景，用来稳定储存水成膜泡沫浓缩液（AFFF），避免泡沫液长期存储过程中出现分层、变质、承压泄漏等问题，保障火灾触发时泡沫液能够按设计配比稳定输送至泡沫产生装置，形成有效灭火覆盖层。

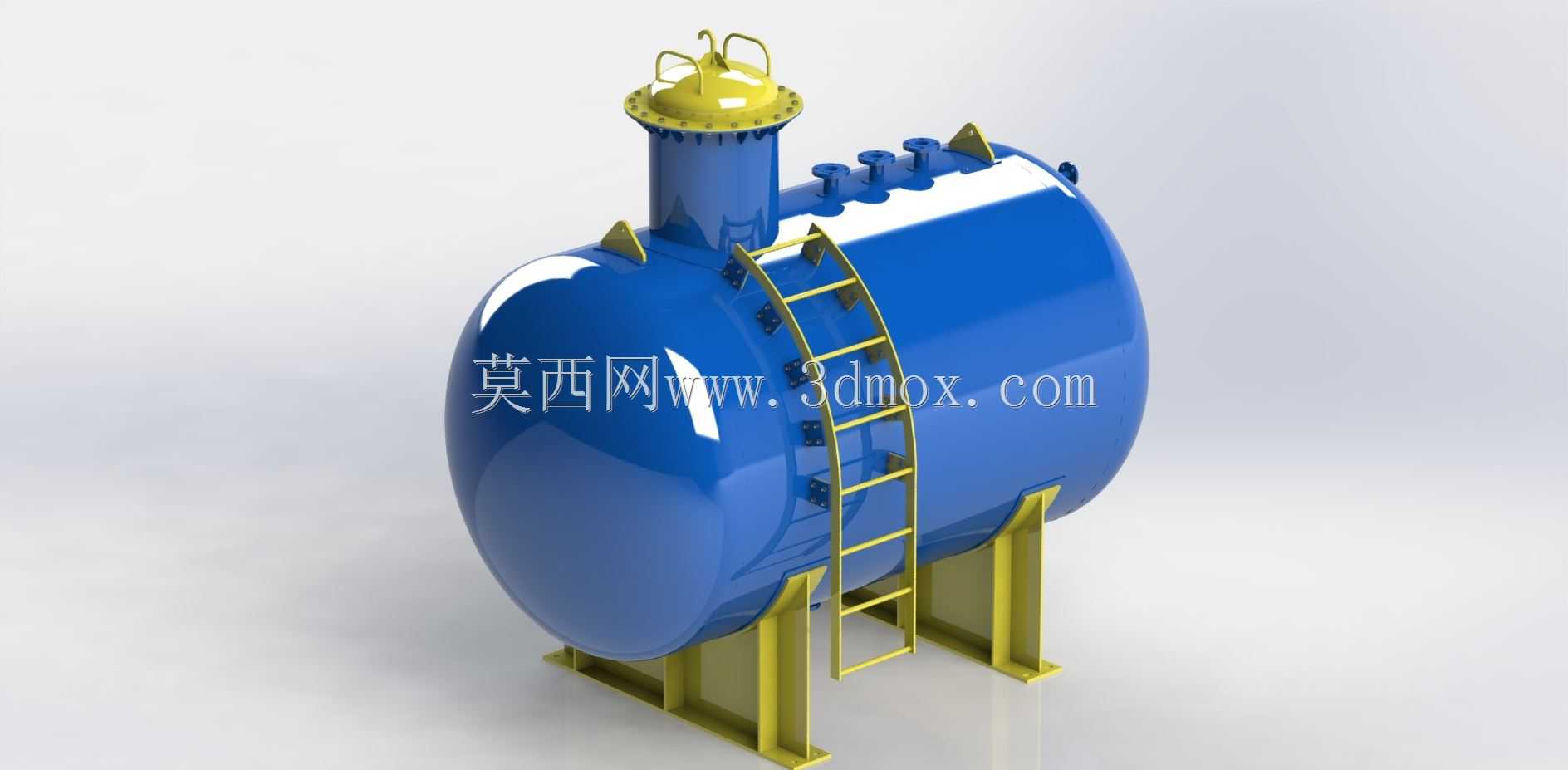

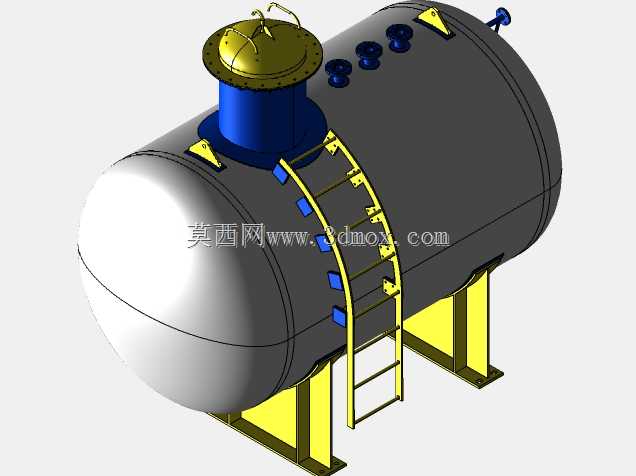

　　该罐体采用卧式椭圆形封头的结构布局，相比立式储罐，卧式布置的重心更低，对安装基础的承重均匀性要求更友好，适合安装在车间侧方、消防泵房旁侧等空间高度受限的区域，鞍式支座采用双组对称焊接结构，支座与罐体接触位置做了贴合封头弧度的切边处理，能够均匀分散罐体满液状态下的总载荷，避免罐体局部应力集中导致的焊缝开裂问题。罐体顶部设置带护栏的检修人孔，人孔法兰采用快开式压盖结构，搭配顶部直爬梯连通罐体操作平台，爬梯踏步做了防滑折弯处理，梯身与罐体壁面通过抱箍支架固定，不需要额外在罐体壁面焊接过多固定点，减少罐体壁面的焊缝应力点。

　　罐体顶部沿轴向布置多组工艺接管，分别对应泡沫液加注口、呼吸通气口、液位检测接口、出液口、溢流口等功能接口，所有接口的法兰端面均保持同一水平高度，方便现场管路安装时的对齐找正，接口位置避开人孔操作区域，预留足够的扳手操作空间。罐体内部做了防腐蚀涂层处理，适配水成膜泡沫液的弱酸碱存储要求，内壁焊缝位置做了圆弧过渡打磨，避免残留积液造成局部腐蚀。设计过程中充分考虑安装边界条件，罐体的总宽度控制在道路运输限宽范围内，鞍式支座的地脚螺栓孔采用长圆孔设计，允许安装时存在一定的基础施工误差，降低现场安装的调整难度。罐体外部的吊耳设置在鞍式支座上方的罐体加强圈位置，满液吊装时载荷直接传递至支座位置，不会造成罐体壁面变形。日常运维过程中，检修人员可通过顶部人孔进入罐内进行清淤、涂层检查等作业，顶部的呼吸阀能够平衡罐内外压力，避免昼夜温差变化导致罐内出现负压吸瘪或者正压超压的问题，保障长期常压存储的稳定性。
