消防泡沫灭火系统用65铌泡沫感应器结构

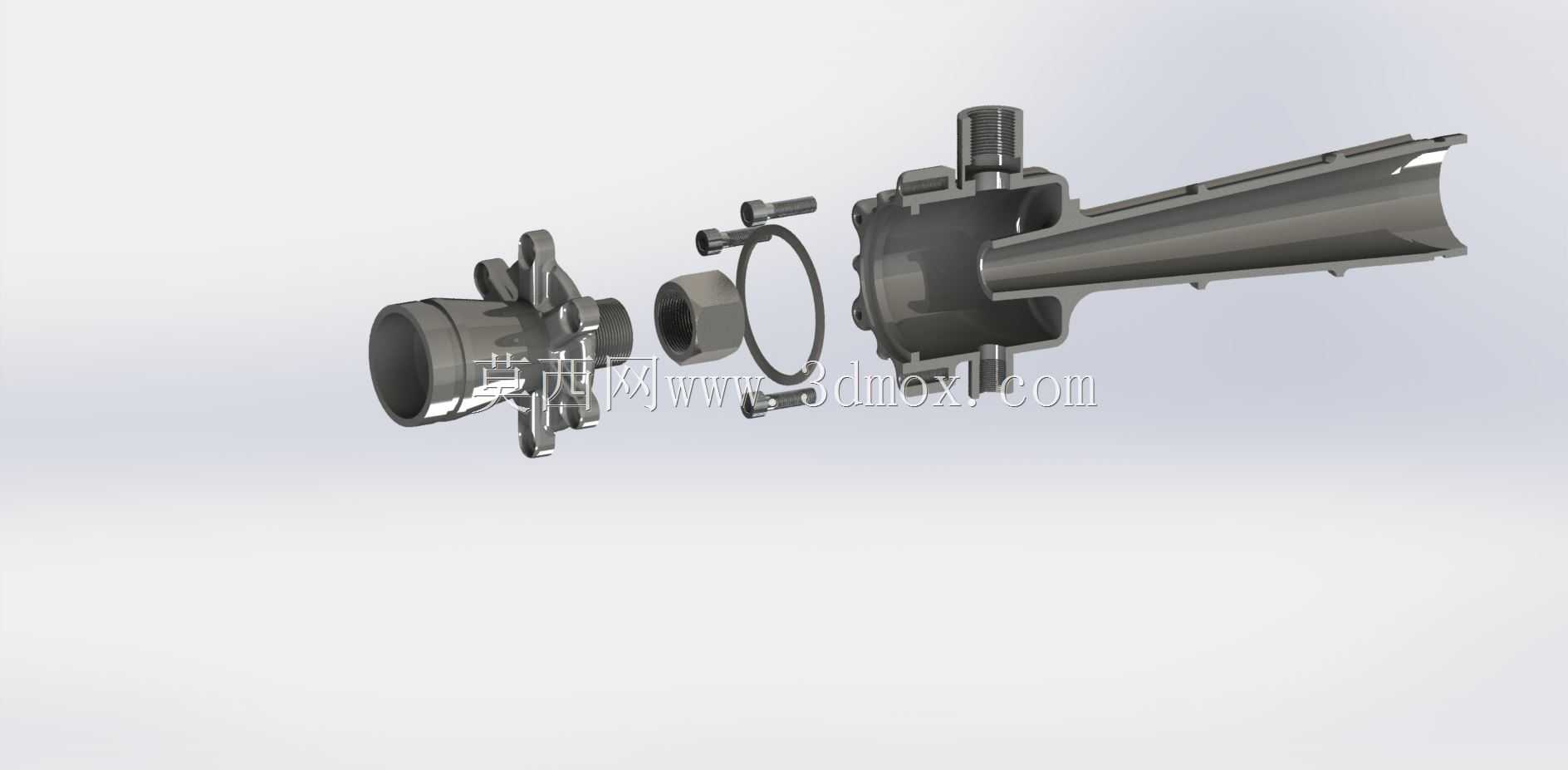

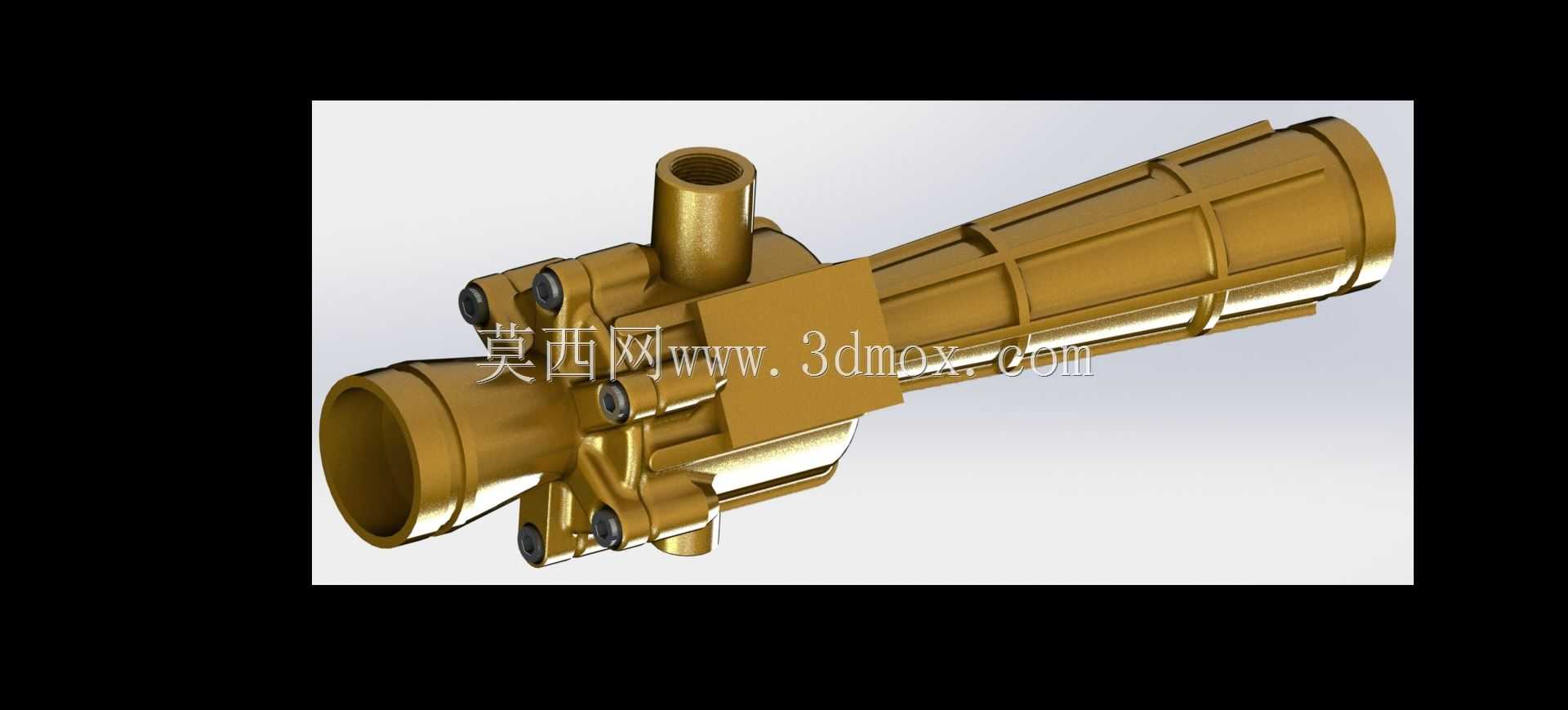

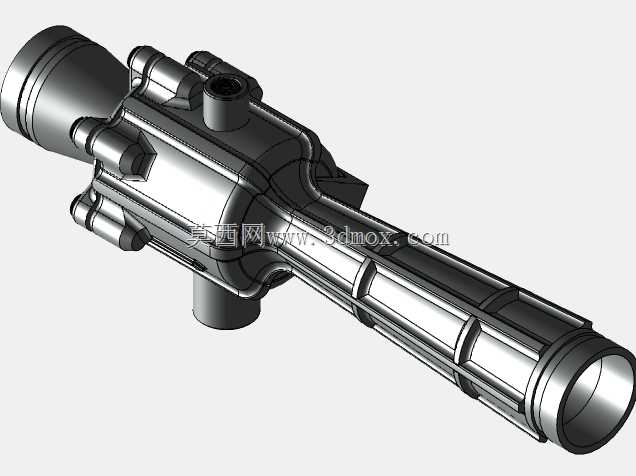

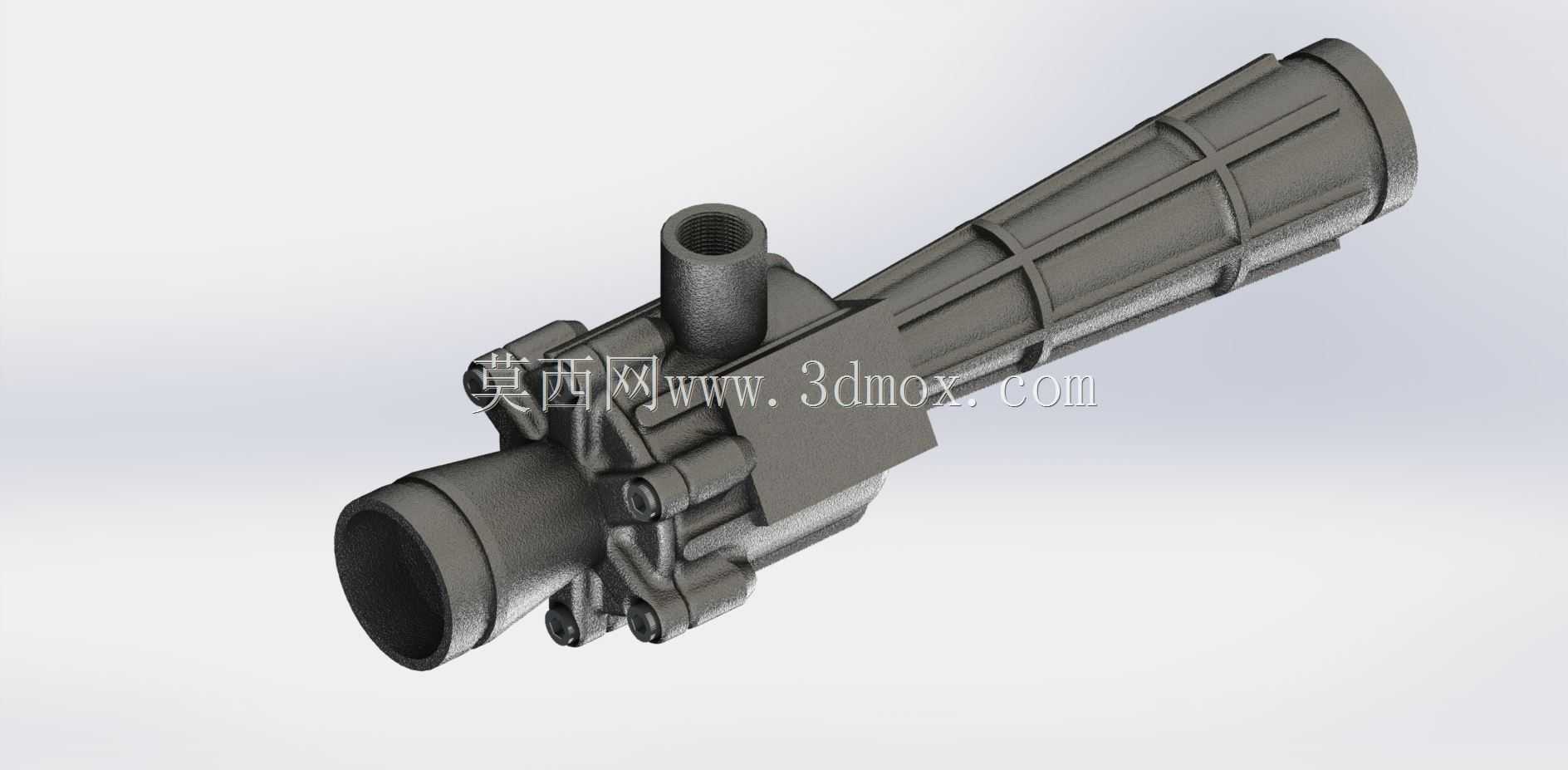

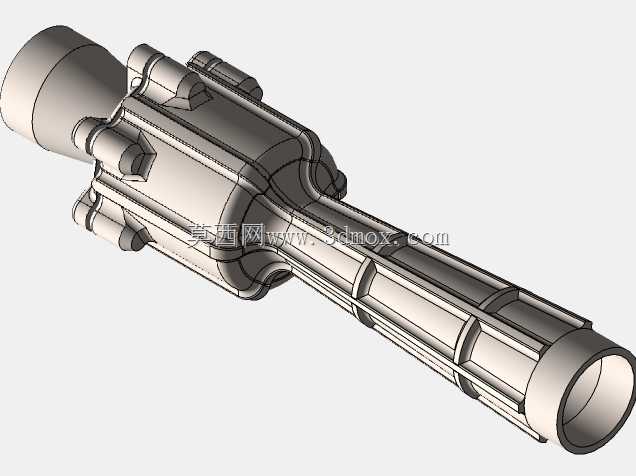

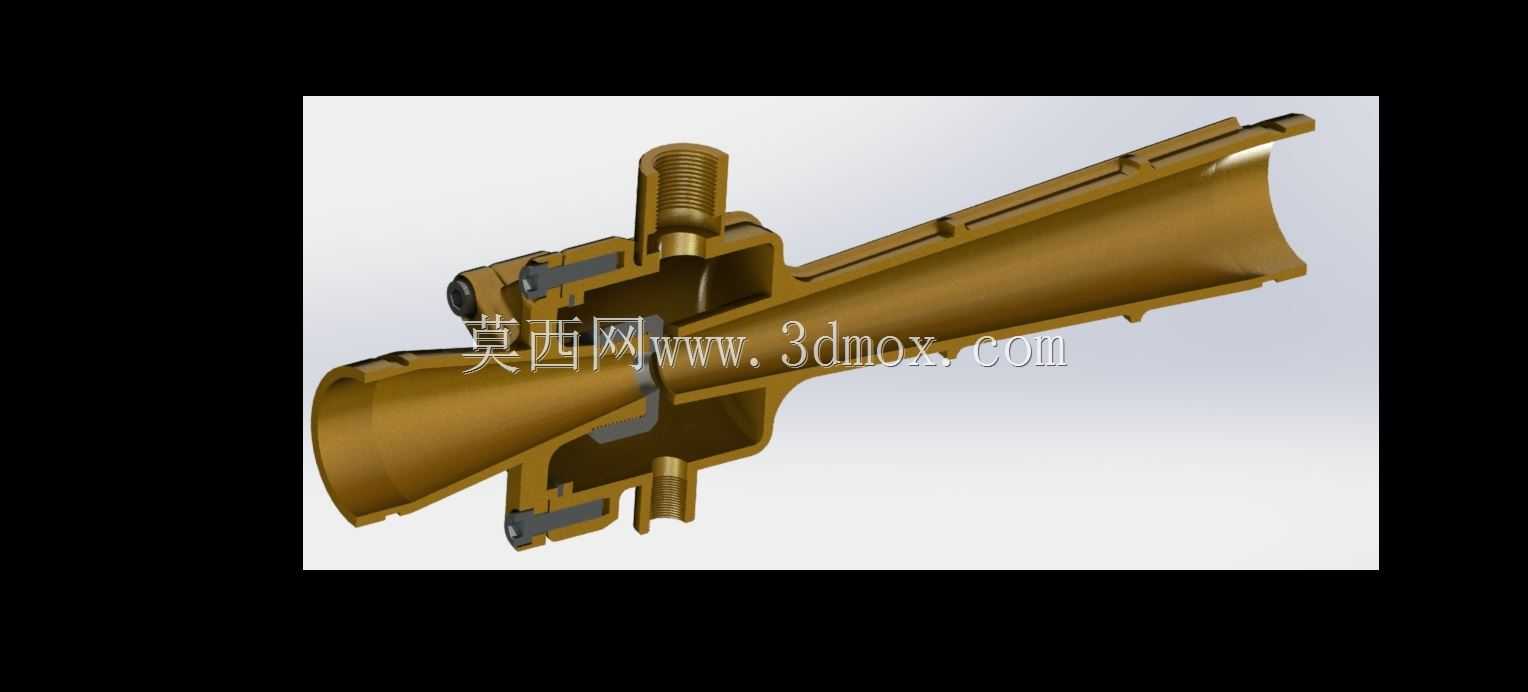

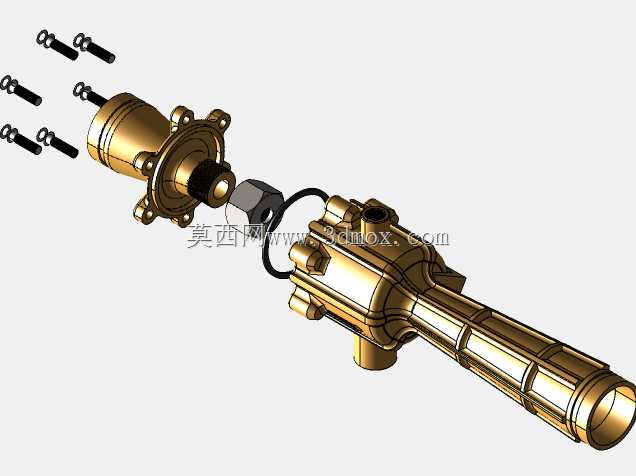

　　在固定式低倍数泡沫灭火系统的管网布设中，这类泡沫感应器通常安装在泡沫比例混合装置到防护区喷射口的主干管路节点上，核心作用是在泡沫混合液流经管路时，实时感应介质的流动状态、混合比匹配度，同时配合管路的通径设计保证泡沫液与压力水的混合均匀度，避免出现泡沫析液时间不足、发泡倍数不达标的问题，直接影响油类储罐区、化工装置区、地下车库等重点防护区域的灭火效能。从结构拆解来看，整个组件采用分段式装配设计，主体流道采用渐扩式锥腔结构，入口端设置快装卡接接口，可直接与DN65规格的消防管路对接，出口端的锥形扩散段能够在混合液流出时形成稳定的紊流场，让泡沫液与水充分剪切混合，同时减少管路沿程阻力损失，保证末端泡沫产生装置的进口压力满足设计要求。

　　设计过程中，首先要考虑消防管路的压力工况，整体壳体采用等强度壁厚设计，在接口螺纹、卡接凸缘等应力集中位置做了局部加厚处理，能够承受1.6MPa的系统工作压力，满足消防系统耐压试验的相关要求。内部的感应模块嵌入在流道的平直段位置，不会过度占用流道通径，避免造成额外的压力损失，同时感应元件的迎流面做了圆弧导流处理，减少长期受介质冲刷造成的磨损，延长组件的使用寿命。安装边界方面，该组件的轴向安装长度适配常规消防管路的支架间距，不需要额外增设独立支撑，侧面的紧固螺栓采用标准外六角规格，现场安装时可直接用通用消防施工工具完成装配，不需要定制专用工装。在实际工程应用中，这类组件需要和泡沫产生器、比例混合器、管路阀门等部件协同匹配，

　　设计时预留的密封槽位适配通用O型圈规格，现场维护更换密封件时不需要定制非标配件，能够有效降低后期运维的配件成本。流道内部的过渡位置全部做了圆角打磨处理，没有直角突变结构，避免泡沫混合液在流动过程中产生涡流，造成泡沫提前破裂析液，保证输送到防护区的泡沫能够稳定覆盖着火介质表面，起到隔绝氧气、冷却降温的灭火作用。
