65Nb直列式消防泡沫平衡比例混合装置

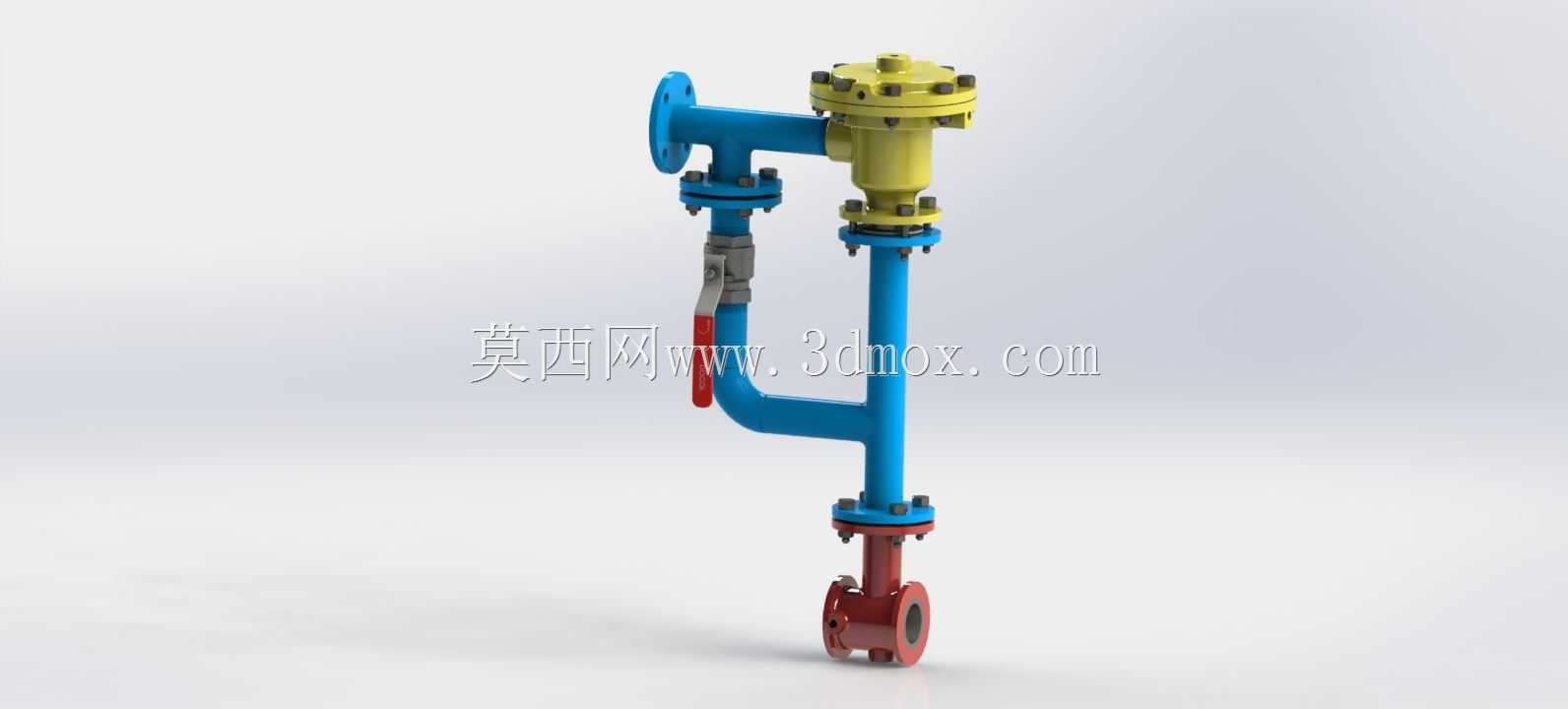

　　在固定消防灭火系统的管路布设场景中，这类直列式泡沫比例混合装置是泡沫喷淋、泡沫炮灭火单元的核心配套部件，主要承担水与泡沫原液的精准比例掺混任务，确保输出的泡沫混合液浓度落在3%或6%的额定区间内，适配低倍数泡沫灭火作业对混合精度的要求，避免因比例失衡导致的灭火效能下降问题。从结构设计逻辑来看，整体采用侧进底出的直列管路布局，主体混合腔采用立式承压结构，顶部为快开式法兰端盖，方便后期检修时更换内部的节流、平衡组件，侧部接口对接压力水输入管路，底部法兰接口对接混合液输出端，旁通支路集成了手动截止阀，可在设备调试、管路泄压阶段截断泡沫原液的输入通路，操作手柄采用防滑包覆设计，带明显的启闭状态标识，避免现场运维人员误操作。

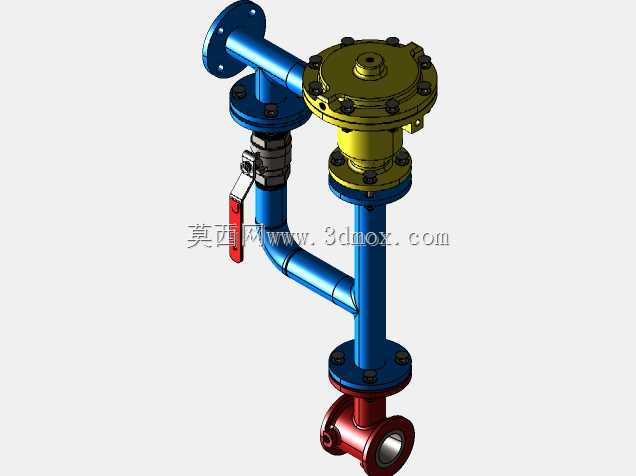

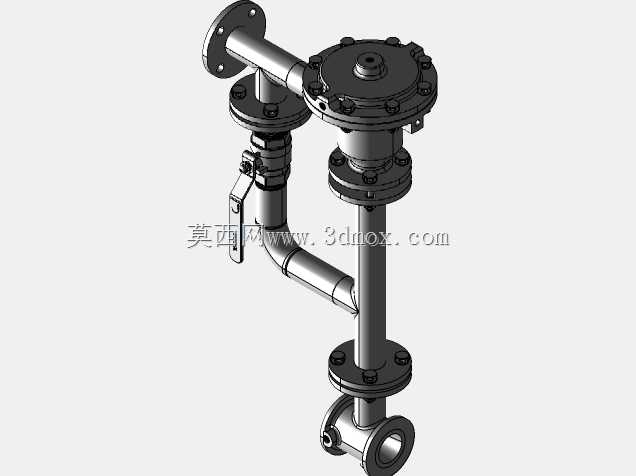

　　设计阶段充分考虑了现场安装的边界条件，整体通径匹配65Nb公称通径的管路标准，法兰连接尺寸符合对应压力等级的管路对接要求，安装时无需额外加工过渡转接件，可直接串接在消防供水主路与泡沫液储罐之间的管段上，整体竖向安装占用的横向空间较小，适合在消防泵房、储罐区防火堤内这类空间紧凑的布设场景使用。设备的平衡调节结构内置在主腔体内部，依靠管路内的水压差自动调节泡沫液的吸入量，无需额外配置动力驱动装置，日常运行无额外能耗，运动部件采用耐磨耐腐蚀材质加工，可适配长期带压待命的消防设备工况，减少日常运维的拆解频次。从建模细节来看，所有法兰的螺栓孔位、密封面凸台结构均按实际加工尺寸还原，阀门的手轮、阀杆行程位置都做了真实的结构复刻，管路的弯折半径、支脚的安装孔位都预留了足够的工程校验空间，结构设计人员可直接参考该模型完成消防管路的排布碰撞校验，也可作为同类型混合装置改型设计的结构参考，核对不同通径下的结构比例与安装预留尺寸。
