框式定位夹紧钻模工装结构设计

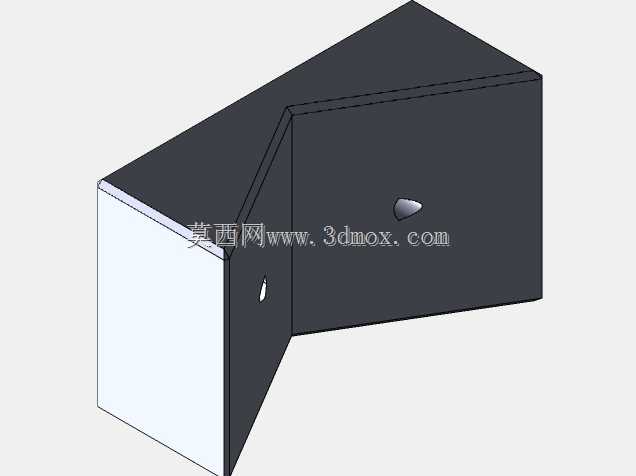

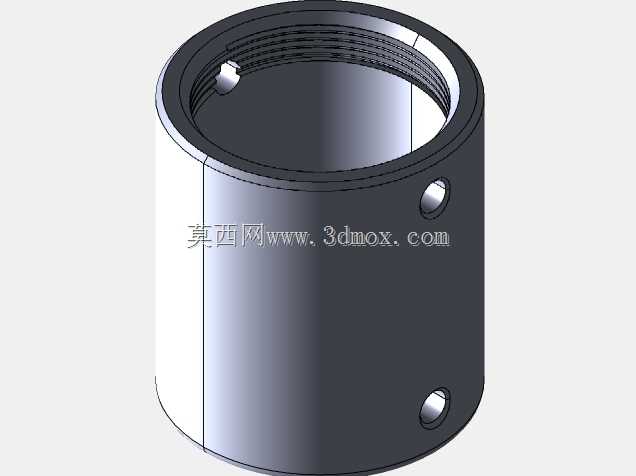

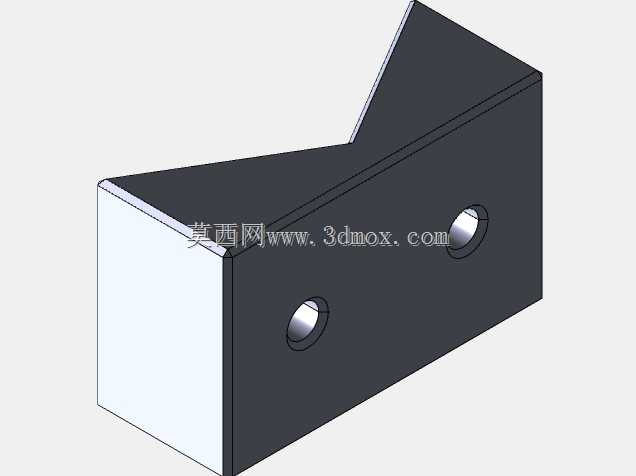

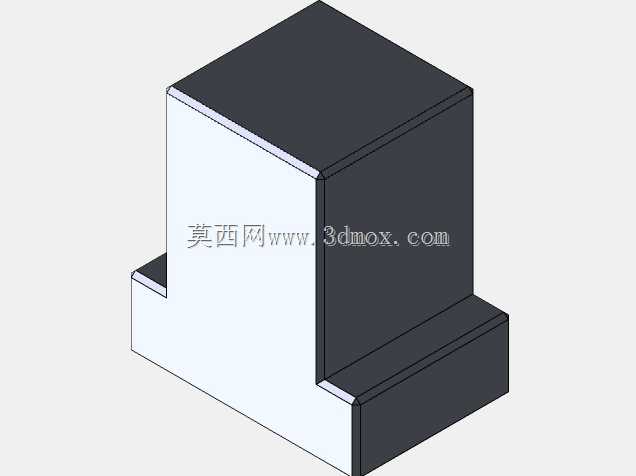

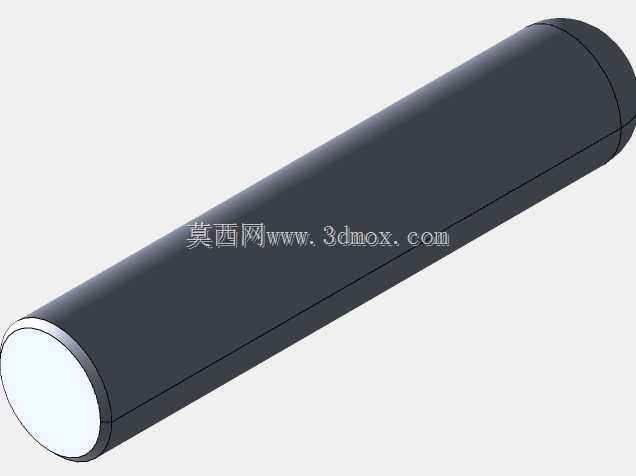

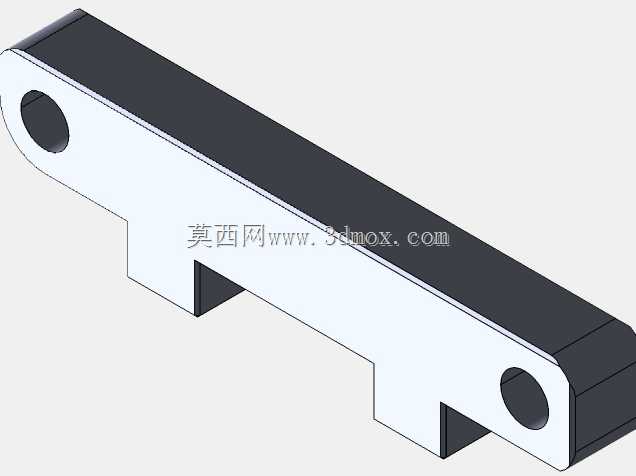

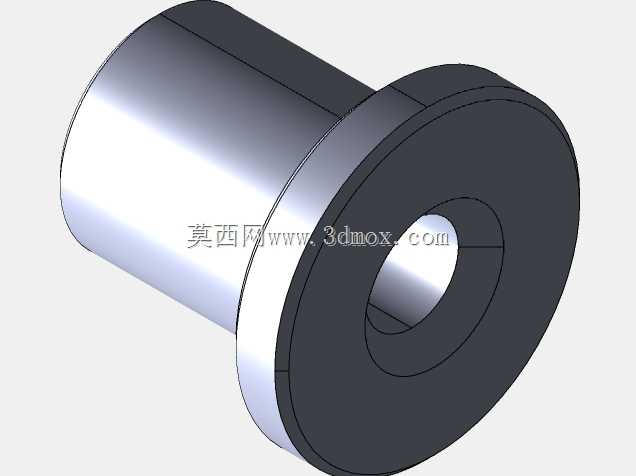

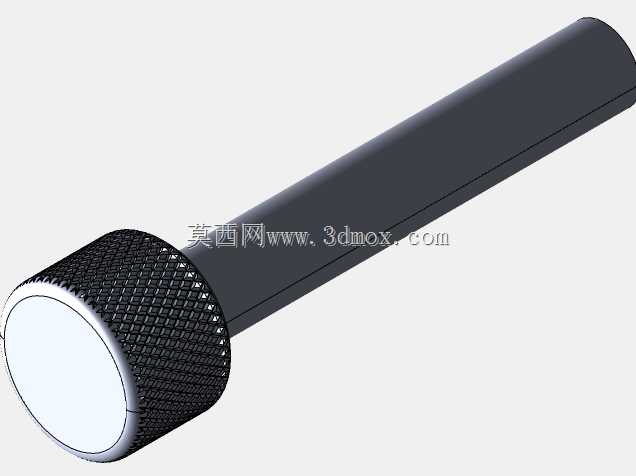

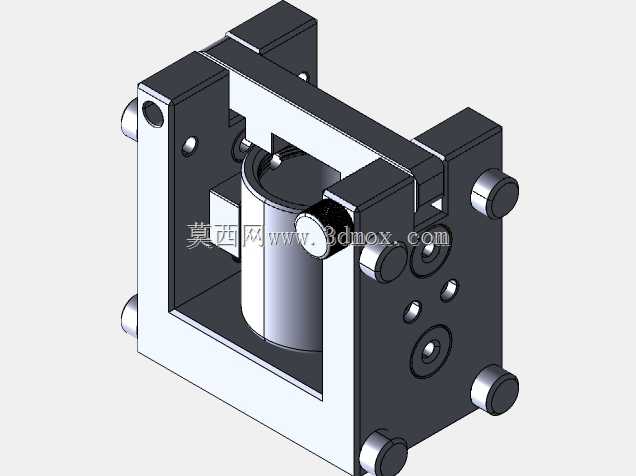

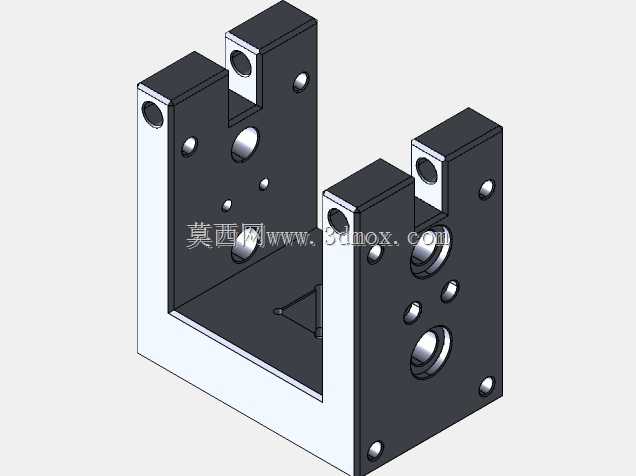

　　这款框式钻模主要应用于中小批量零件的孔系加工作业场景，在钻床、镗床工序中承担工件定位与刀具导向的核心作用，能有效降低划线找正的辅助工时，避免人工对位产生的孔位偏差，尤其适合带同轴孔、位置度要求较高的盘类、套类零件加工。从结构设计来看，整体采用开式框型主体架构，两侧对称布置的可调夹紧旋钮可实现工件的快速装夹与拆卸，夹紧力作用点避开钻孔加工区域，不会干涉刀具走刀路径；钻套安装面经过精磨处理，可根据加工孔径更换对应规格的快换钻套，保证钻孔的位置精度与孔径一致性。设计过程中优先考虑了装夹操作的便捷性，框体内部预留足够的工件容纳空间，可适配一定尺寸范围内的同类型零件，无需频繁更换夹具主体；侧面的定位销孔与底面安装基准面做了形位公差约束，

　　安装到机床工作台时可通过压板快速固定，夹具自身的重复定位精度控制在0.02mm以内，能满足IT7级精度的孔系加工要求。外形尺寸方面，整体长宽高比例适配常用台式钻床、立式钻床的工作台行程，安装边界不会超出常规机床T型槽的布置范围，夹紧旋钮的操作空间预留充足，操作人员在工位上无需俯身探臂即可完成装夹锁紧动作。结构上没有多余的冗余设计，所有受力部件均做了加厚处理，承受钻削轴向力时不会产生形变偏移，日常维护仅需定期清理钻套周边的切屑、给夹紧螺杆加注润滑脂即可，长期使用也能保持稳定的定位精度。在实际生产场景中，这类钻模可替代专用定制工装完成多品种小批量的钻孔作业，大幅缩短工装准备周期，对于没有专用加工中心的小型加工车间来说，

　　能有效提升孔加工的合格率，减少因孔位超差产生的废品损失。设计时还考虑了排屑需求，框体底部预留了切屑滑落空间，钻削产生的铁屑不会堆积在定位基准面上，避免因切屑垫起工件导致的装夹误差，夹紧元件采用标准件配置，磨损后可直接采购替换，无需额外加工定制配件，降低了夹具的后期维护成本。
