板式快夹式多工位钻孔定位工装

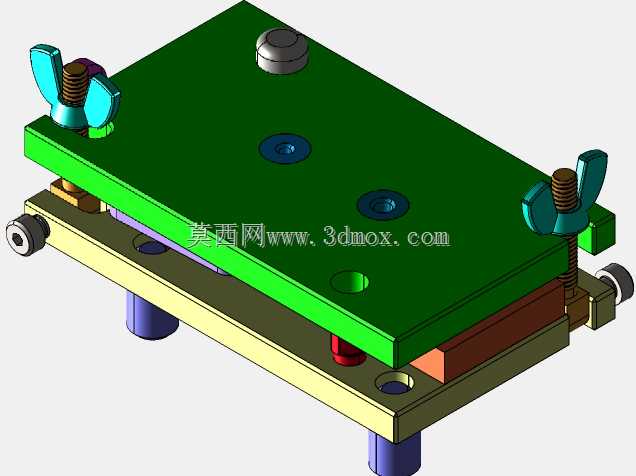

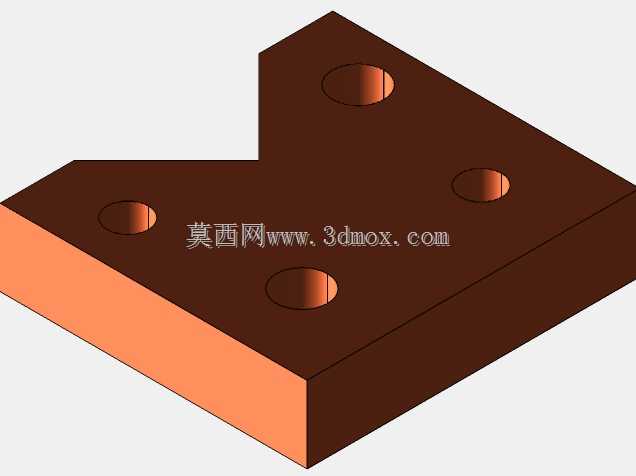

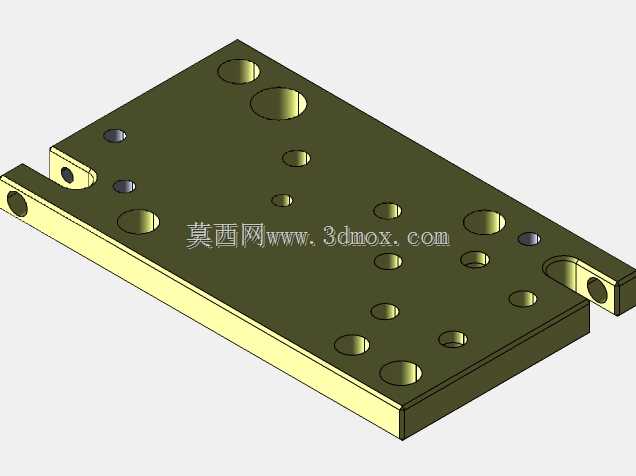

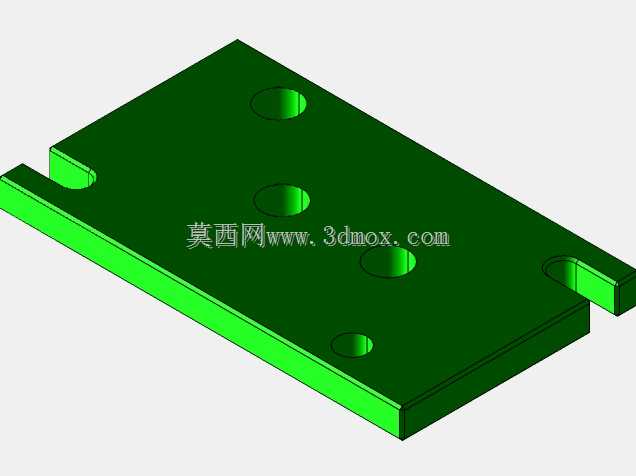

　　在中小批量板类零件的孔加工场景中，这类板式钻模的应用频次极高，尤其针对传感器安装基座、小型阀块这类带多个平行孔系的零件，能直接省掉划线找正的工序，把钻孔的位置度公差稳定控制在0.1mm以内，比手工划线钻孔的精度提升一个量级。整套工装采用叠层板式结构，最上层为钻模板，直接承担钻套的定位承载，表面加工的沉孔用于安装固定钻套，引导钻头垂直进给，避免钻孔偏斜；中间层为工件定位腔，根据待加工零件的外形做了仿形限位，零件放入后无需额外找正，X、Y向的自由度直接被腔壁约束；下层为支撑底座，既承担整套工装的承重，也预留了排屑空间，钻孔产生的切屑可顺着底座的镂空区域排出，不会堆积在定位腔内影响工件装夹精度。

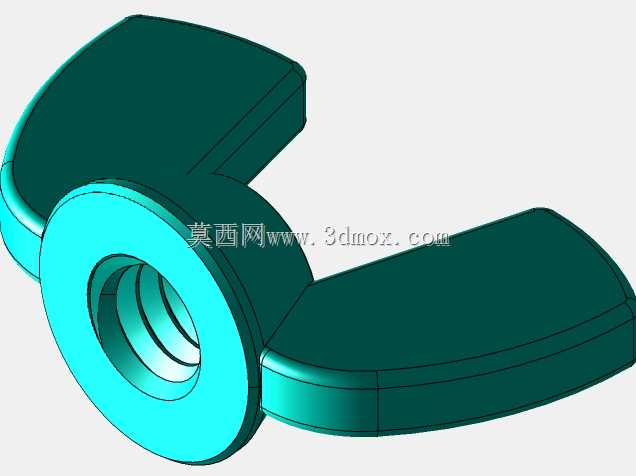

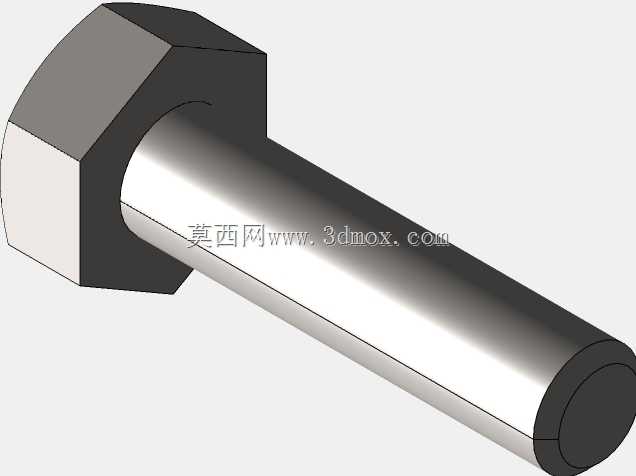

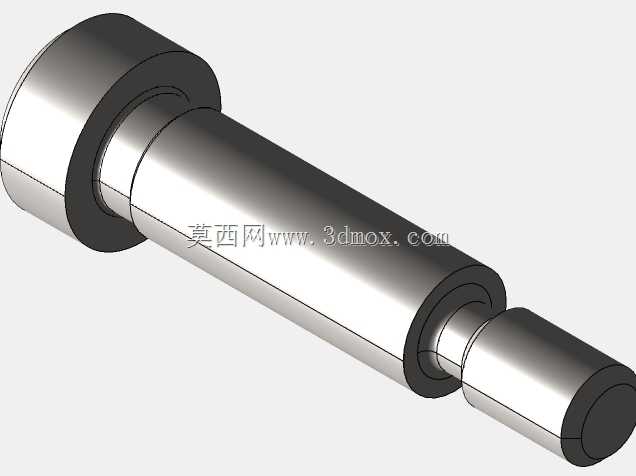

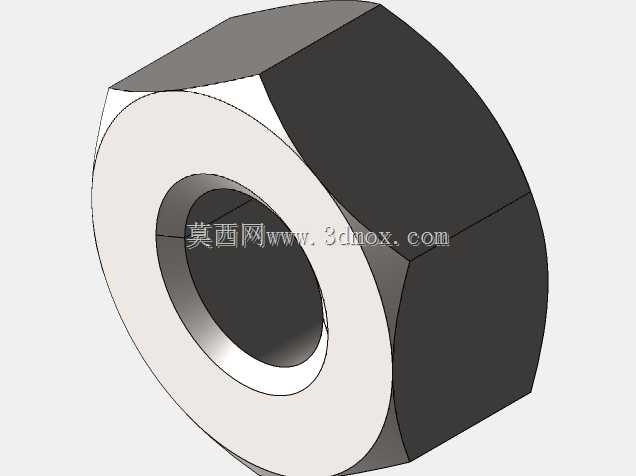

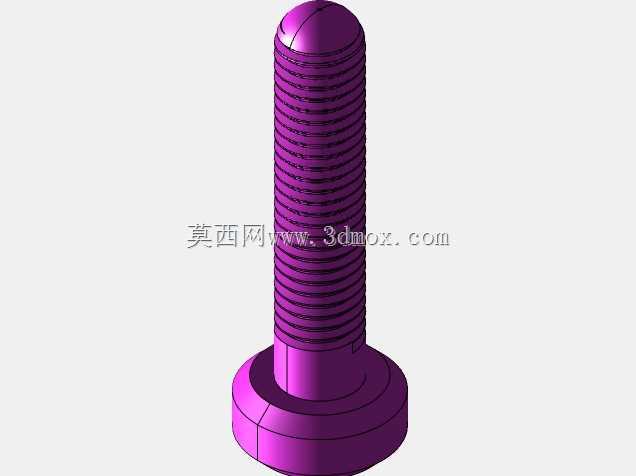

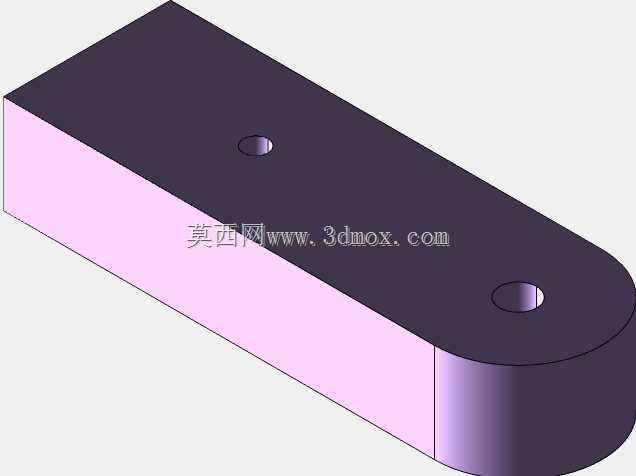

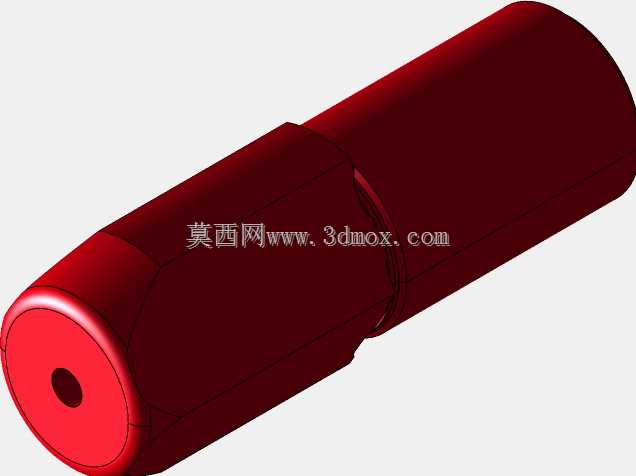

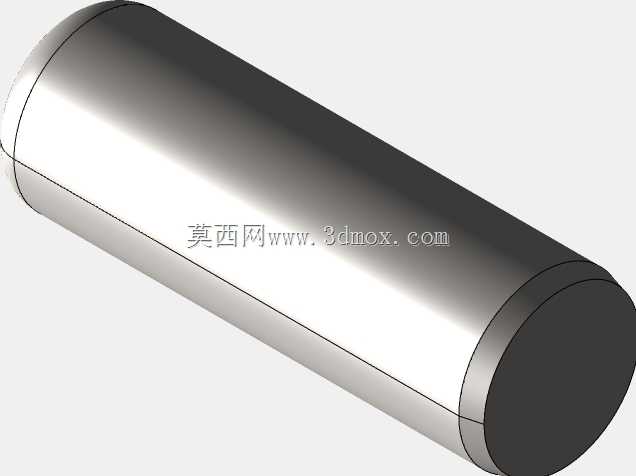

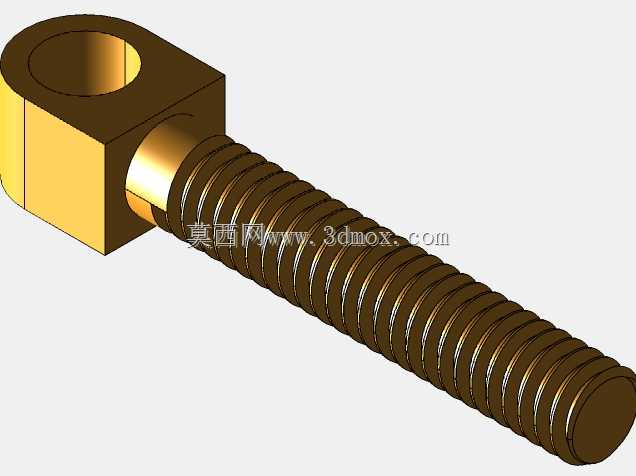

　　夹紧结构采用翼形螺母配合弹簧的快拆设计，无需额外扳手工具，手动拧动蝶形手柄即可完成工件的压紧与松开，弹簧在螺母松开时自动顶起钻模板，方便工件取放，单工位装夹时间可控制在10秒以内，适配小批量多批次的加工节奏。底座伸出的定位销用于将整套钻模固定在钻床工作台面上，安装时只需将定位销卡入工作台的T型槽即可完成工装定位，无需反复校准钻模与钻头的相对位置。

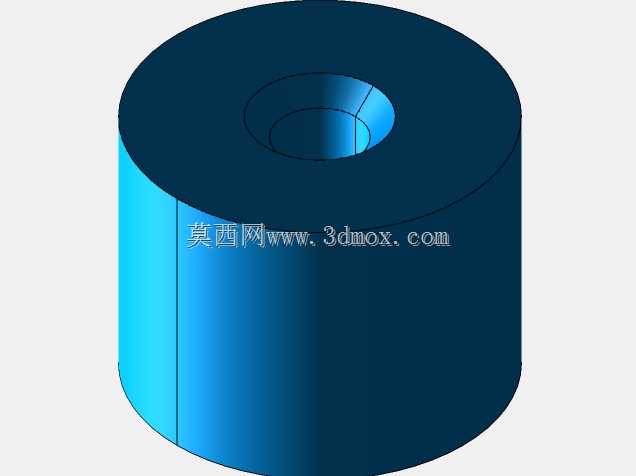

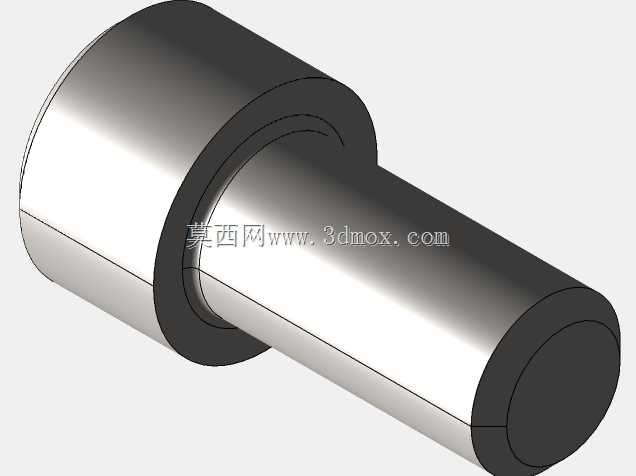

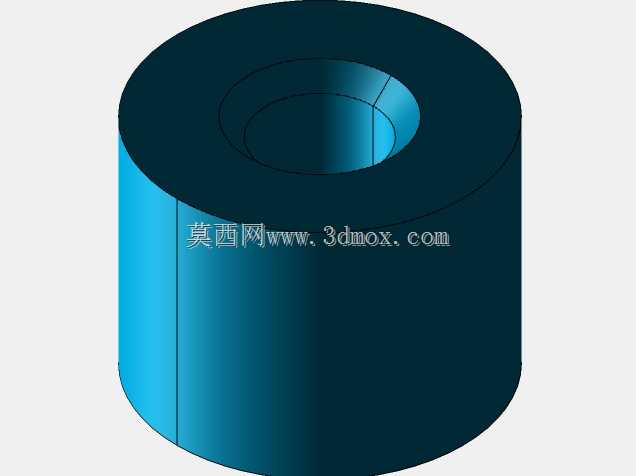

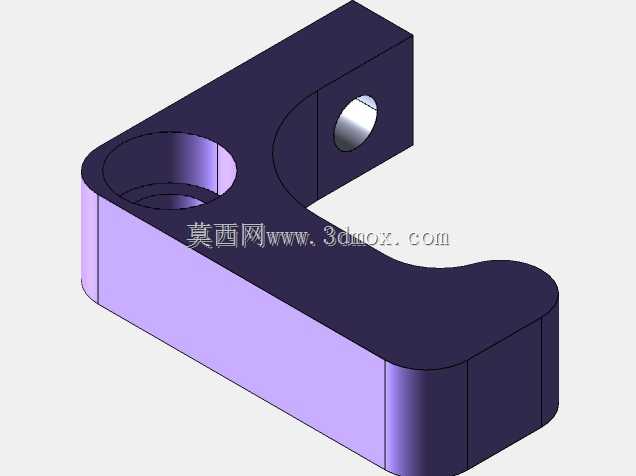

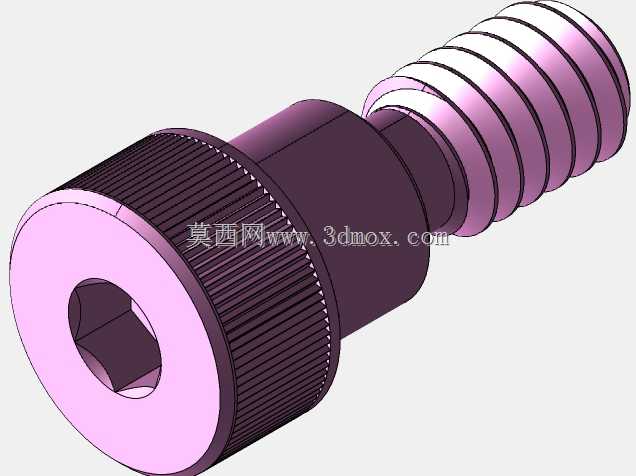

　　设计时优先考虑了加工可达性，钻模板上的钻套孔位置完全匹配待加工零件的孔位坐标，钻套采用过盈配合压入钻模板，磨损后可单独更换，无需报废整块钻模板；压紧点的位置特意避开了钻孔进给路径，不会出现钻头与夹紧机构干涉的问题；上下板之间的导向柱保证钻模板开合时的垂直精度，长期使用也不会出现定位偏移。整套工装的外形尺寸适配常规台钻的工作台安装边界，底座安装孔距符合通用钻床工作台的T型槽间距，无需额外制作过渡连接板即可直接上机使用，对于没有数控钻床的小型加工车间来说，这类工装是低成本保证孔系加工精度的核心工艺装备，能大幅降低对操作工技能水平的依赖，即便新手操作也能加工出符合位置度要求的孔组。
