带侧通接口的异径法兰连接管件

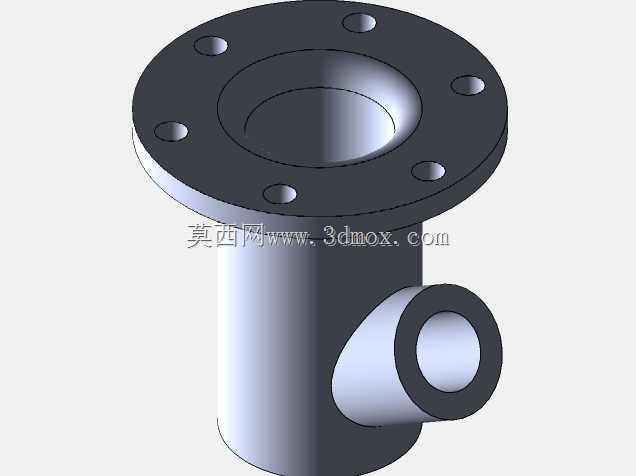

　　这类带侧通结构的法兰接头，在流体输送管路系统里承担着主路与支路分流汇流的核心作用，常见于化工流体输送、暖通水循环、小型气动控制回路、仪表引压管路等场景，相比普通直通法兰，它能在单节点完成两个方向的管路对接，减少管路中额外加装三通件带来的密封点位，降低长期运行下的泄漏风险。从结构设计来看，顶部法兰盘均匀分布6个螺栓过孔，孔位的节圆尺寸与对应公称压力的法兰标准匹配，安装时可直接与同规格的法兰端面对接，端面预留的密封槽位置可适配非金属平垫片或者金属缠绕垫片，满足不同压力等级、不同介质工况的密封要求。主体垂直段为等径直筒结构，内壁做了平滑过渡处理，避免介质流经时出现紊流、压损过大的问题，尤其是输送含细小颗粒的流体时，

　　平滑内壁能减少颗粒沉积滞留的概率。侧部斜向引出的支管接口，轴线与主筒体呈一定夹角，这个角度是结合管路排布的空间需求设计的，既保证支管内介质流向顺畅，也能避免安装时与周边管路、结构件产生干涉，支管端部同样为平接结构，可对接小规格管路或者直接安装仪表传感器。设计过程中需要重点控制几个尺寸边界：法兰盘的外径与厚度要满足对应压力等级的强度要求，避免螺栓锁紧时法兰盘出现翘曲变形；主筒体的长度要匹配安装空间，保证法兰对接时筒体不会与对接端的结构产生碰撞；侧支管的伸出长度要预留足够的管路操作空间，方便后期拆装维护时拧紧接头紧固件。另外，主筒体与法兰盘、侧支管的连接位置都做了圆角过渡，一方面是减少应力集中，提升承压能力，

　　另一方面也能避免焊接加工时出现应力裂纹，不管是采用铸造一体成型还是焊接拼接工艺，这个过渡结构都能有效提升零件的结构可靠性。在实际选型应用中，这类接头可以根据输送介质的特性选用不同材质，普通水循环场景用普通碳钢做防腐处理即可，腐蚀性介质场景则适配不锈钢或者工程塑料材质，法兰盘的螺栓孔位可以根据对接端的法兰标准做适配调整，不需要额外加工转接件就能完成装配，能有效缩短管路安装的施工周期，减少管路系统的整体配件数量。
