多喷孔柱式流体喷淋头结构设计

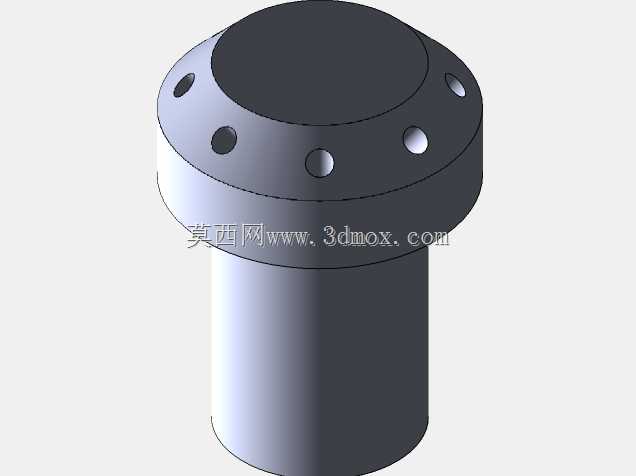

　　这类多孔柱式喷淋头多应用在需要均匀流体分配的工况场景中，常见于小型反应装置的腔内喷淋、冷却系统的定点喷淋、清洗设备的工位喷淋以及部分传感检测配套的流体喷射环节，核心作用是将接入的压力流体通过端面上的多个喷孔进行分流，以特定的覆盖角度将流体均匀喷射到目标区域，避免单孔喷射造成的局部流量过大、覆盖范围不足的问题。从结构设计来看，整体采用柱式插接的安装形式，下部的圆柱段为插入式安装接口，可直接嵌入对应管径的安装基座内，配合侧面的卡位结构完成轴向定位，安装时不需要额外设计复杂的法兰连接结构，适配小空间内的快速装配需求，安装边界需预留足够的插接深度，同时保证基座内孔与柱段的同轴度公差在合理范围，避免装配后出现偏斜导致喷射角度偏移。

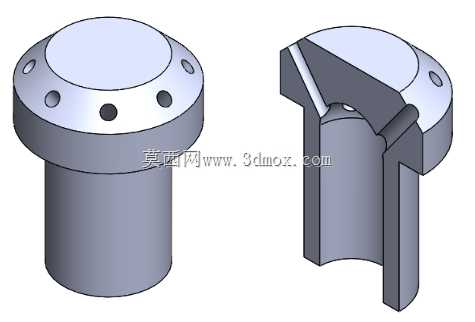

　　上部的圆盘端为喷射功能段，端面上沿周向均匀分布多个不同孔径的喷孔，不同孔径的搭配可以在同一压力下实现不同方向的流量匹配，兼顾中心区域与边缘区域的喷淋覆盖密度，端面的切槽结构是为了在装配时提供卡位受力点，方便使用工具完成拧紧固定，避免圆柱段表面被夹持造成划伤影响密封性能。设计过程中需要重点校核喷孔的通流面积总和与入口管径的通流面积匹配关系，避免出现节流过大导致的压力损失超标，同时要保证各喷孔的轴线角度偏差控制在允许范围内，防止实际喷射轨迹与设计预期出现偏差，影响喷淋均匀性。内部流道采用平滑过渡结构，没有直角突变区域，可以减少流体在流道内的紊流与阻力损失，同时避免流体中的杂质在拐角处堆积造成喷孔堵塞。

　　这类结构的材质选择多根据输送流体的腐蚀性确定，常规水基流体可选用不锈钢或工程塑料材质，有腐蚀工况则需要匹配对应的耐腐蚀材料，加工时需保证喷孔内壁的光滑度，减少毛刺对流体喷射方向的干扰，柱段与安装基座配合的部位可根据密封需求加装密封圈，防止流体从装配间隙处泄漏。在实际选型应用中，需要根据目标喷淋覆盖范围、工作压力、流体流量参数匹配对应的喷孔数量与孔径，同时确认安装段的直径尺寸与现有基座的适配性，避免出现安装干涉的问题。
