传感器配套铰接式安装固定支座结构

　　这类带铰接结构的安装支座，多配套工业检测类传感器使用，常见于自动化生产线的检测工位、物流分拣设备的位置反馈点位、小型实验台架的传感元件固定场景，核心作用是为传感单元提供稳定的安装基准，同时预留角度调整余量，适配不同安装面的检测角度需求。从结构设计来看，底部的方形安装板是整个构件的承载基础，板上预留的单个沉头安装孔可配合螺栓完成与设备机架、安装面的锁紧固定，安装板的厚度经过载荷校核，能够承受上部铰接结构传递的侧向力与振动载荷，避免长期运行后出现安装松动、位置偏移的问题。底部安装板向上延伸出的支撑立臂，承担着连接下部固定端与上部铰接端的作用，立臂与底板之间采用圆弧过渡结构，可有效降低应力集中系数，在设备启停、运行振动的交变载荷作用下，

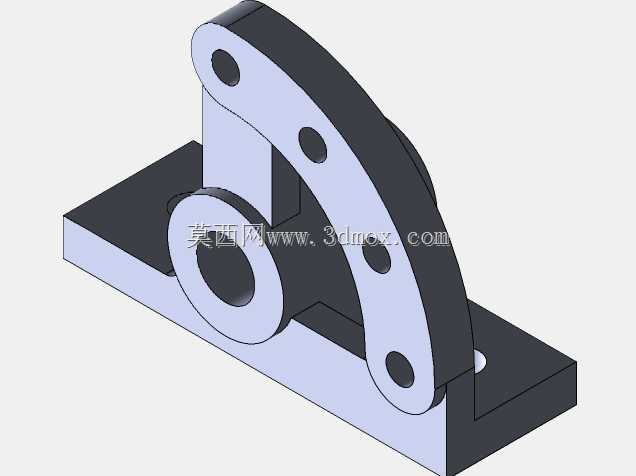

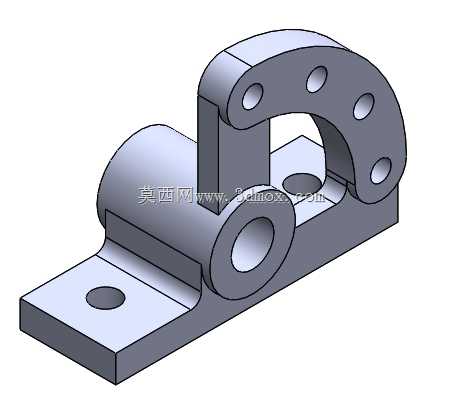

　　减少焊缝或结构根部的疲劳开裂风险。上部的半环形铰接端是整个构件的功能核心，环面上均匀分布的四个通孔用于穿装锁紧螺栓，可根据传感器的检测角度需求，调整铰接端的旋转角度后锁紧固定，实现检测方向的无级微调；铰接端中心的大尺寸通孔用于穿装转轴或传感器的固定轴，孔位的公差配合选用间隙配合等级，既保证调整时转动顺畅，又不会因间隙过大导致检测位置出现窜动。侧面延伸出的同轴套筒结构，可配套导向轴或辅助支撑销使用，进一步提升整个支座的抗扭刚度，当传感器受到外力触碰或设备运行产生较大振动时，套筒结构可分担铰接端的载荷，避免环形铰接端出现变形。从安装边界来看，这类支座的整体轮廓尺寸适配小型传感器的安装需求，底部安装板的平面度要求控制在0.1mm以内，

　　保证安装后与固定面完全贴合，不会出现倾斜；上部铰接端的各孔位同轴度、位置度公差均按照中等精度机械加工要求设定，既满足常规工业场景的使用精度，又不会过度提升加工成本。设计过程中优先考虑了装配的便捷性，所有孔位均做了倒角处理，避免穿装螺栓时刮伤螺纹或出现卡滞，结构的壁厚分布均匀，适合采用铣削加工或一体铸造成型，不同加工工艺下都能保证结构强度达标。在实际选型应用时，可根据传感器的重量、现场振动幅度调整安装螺栓的规格，若用于高振动的冲压设备周边，可在安装板与机架之间增加橡胶减震垫，进一步提升固定稳定性，避免传感信号因支座振动出现干扰。
