带肋斜撑导轨式安装支座结构设计

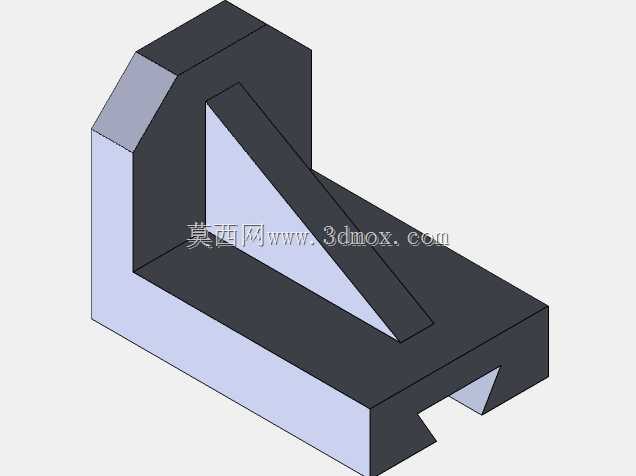

　　这类带斜向加强肋的导轨安装支座，常见于工业传感检测单元的安装工位，也可作为小型工装夹具的定位承载基座，在自动化生产线的工件位置检测、位移反馈环节应用较多。底部的燕尾槽结构是核心安装接口，适配标准直线导轨的滑块安装基准，安装时可沿导轨轴向调整位置，槽侧的定位缺口用于配合紧定螺钉实现位置锁止，避免设备运行过程中受振动产生滑移偏移。上部的立板与底板之间的斜向肋板，是结构受力的关键强化部分，设计时通过三角形稳定结构分散立板承受的侧向载荷，相比无肋的直角支座，同等材料用量下侧向抗形变能力可提升40%以上，立板顶部的斜切处理是为了避让周边运动部件，避免相邻机构运行时产生干涉，同时减少边角应力集中。从安装边界来看，

　　底板的燕尾槽宽度适配常规15mm规格的微型直线导轨，整体安装后占用的垂直空间高度不超过60mm，横向安装宽度控制在50mm区间，适合在紧凑的设备内部空间布置。设计过程中需要重点关注几个公差配合点：燕尾槽的角度公差需控制在±0.1°以内，与导轨配合的滑动面粗糙度要达到Ra1.6以下，保证滑动调整时的顺畅度，斜肋与底板、立板的连接处均做了R2的圆角过渡，避免机加工后出现应力开裂的问题，立板上的安装孔位可根据实际搭载的传感器或夹具规格调整孔距，当前结构的孔位基准与底部导轨的平行度公差控制在0.05mm以内，保证搭载部件的安装精度。这类支座通常采用铝合金6061材质加工，重量轻且具备足够的结构强度，也可根据承载需求更换为45号钢材质，表面做发黑防锈处理，适配车间多油污、多粉尘的工况环境，在实际产线应用中，这类支座可直接替换同安装尺寸的外购标准件，建模时的参数化特征可快速调整尺寸，适配不同规格的导轨与搭载部件，大幅缩短非标设计的周期。
