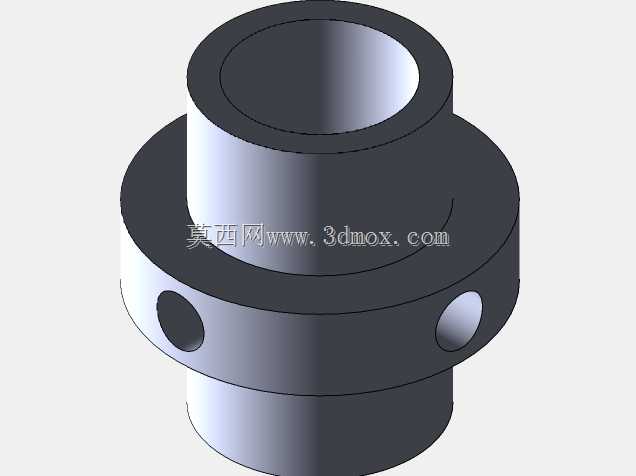

这类带中间凸缘的中空轴结构,常应用在需要同轴穿设管线、同时实现周向定位与扭矩传递的传感检测设备、小型精密传动模组中,区别于实心传动轴,中空的内孔设计可有效降低零件自重,同时为线缆、气路或者检测探针提供穿行通道,避免外接管线随轴转动时出现缠绕干涉的问题。中间的环形凸缘是整个零件的核心定位基准,凸缘的两个端面分别承担轴向限位作用,安装时可抵靠在配套的轴承座端面或者支架定位面上,无需额外加装轴套就能限制轴系的轴向窜动,凸缘外圆可根据装配需求加工配合公差,与安装座的内孔形成间隙或者过渡配合,保证轴转动时的同轴度精度。凸缘上对称分布的两个径向通孔,主要用于穿设紧定螺钉或者定位销,当轴与内部穿装的芯轴、检测元件配合时,
可通过径向孔内的紧固件实现周向锁止,防止相对转动,两个孔对称布置的设计能让锁紧力均匀分布,避免单侧顶紧造成的轴偏心问题,同时也可作为润滑脂的注油通道,在长期转动工况下为配合面提供润滑介质。上下两段伸出的轴颈直径保持一致,可适配同规格的滚动轴承或者滑动衬套,两段轴颈的长度根据安装空间的轴承厚度、支架壁厚确定,保证装配后轴承的内圈能完全贴合轴颈配合面,不会出现悬空或者压装不到位的情况。建模过程中优先以中间凸缘的下端面作为轴向尺寸基准,先绘制凸缘的外圆与内孔轮廓,再分别向上下两侧拉伸生成轴颈结构,径向孔的位置以凸缘的中分面为高度基准,采用圆周阵列的方式生成对称孔特征,保证两个孔的轴线共线且垂直于主轴回转中心,
所有锐边位置都做了微小倒角处理,去除加工毛刺的同时,避免装配时刮伤配合零件的表面,也能减少安装过程中操作人员被锐边划伤的风险。这类轴件在实际选型时,需要重点核对内孔直径是否满足穿设元件的尺寸要求,凸缘的外径不能超过安装座的预留沉孔尺寸,径向孔的螺纹规格要和配套的紧定螺钉匹配,轴颈的公差等级根据转动转速确定,高速工况下建议选更高的公差等级并做表面硬化处理,低速重载场景可适当放宽公差要求以降低加工成本。
