双筒支座式传感器安装固定支架

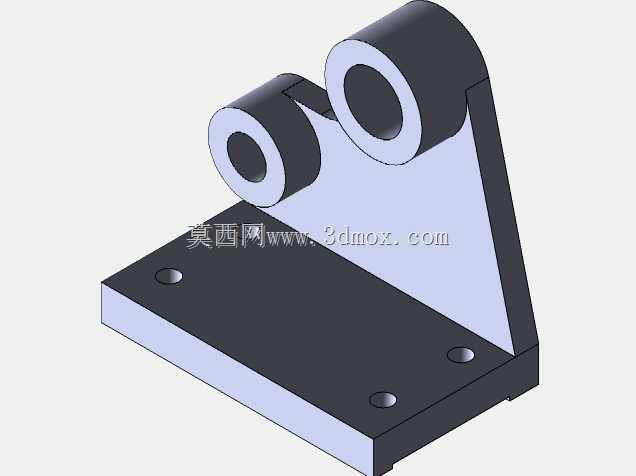

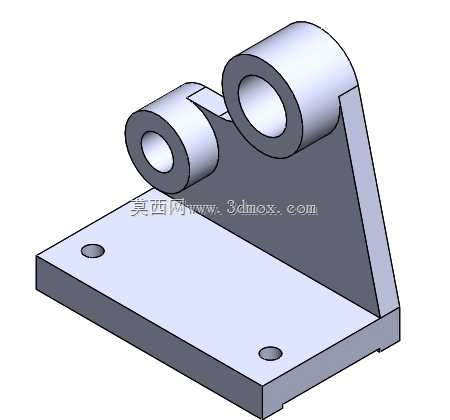

　　这款双筒结构的安装支撑构件，主要用于工业检测场景下的传感器搭载固定，常见于自动化产线的位置检测工位、设备运行状态监测点位，承担传感器的定位、承载与防护作用，避免传感器受设备运行振动、外力磕碰出现检测精度偏移或结构损坏。从结构设计逻辑来看，构件采用L型一体化承载思路，底部为带两个安装孔的矩形平板底座，安装时可通过螺栓穿过底座孔位，将整个构件锁紧在设备机架、安装平台或工装基板上，底座的平面度公差控制在0.1mm以内，保证安装后整体的垂直度基准，避免上部搭载的传感器出现检测角度偏差。上部垂直立板与底座采用直角过渡连接，过渡位置做了微小的应力释放倒角，避免长期受载后直角位置出现应力集中开裂的问题，立板上集成两个同轴度公差0.

　　05mm的空心筒状夹持结构，两个筒结构沿垂直方向错落布置，大直径筒位于靠上靠后位置，小直径筒位于靠前靠下位置，筒体内孔可直接穿入对应外径的圆柱型传感器本体，通过筒壁预留的顶丝孔锁紧传感器，调整传感器的伸出长度即可适配不同检测距离的需求，无需额外加装转接夹具。从安装边界来看，底座的两个安装孔中心距根据常用传感器安装工位的通用尺寸设计，可适配多数工业设备的预留安装孔位，整体外轮廓无突出的尖锐棱角，不会对安装人员造成剐蹭风险，构件整体壁厚根据承载需求做了差异化设计，底座厚度大于立板厚度，筒状结构的壁厚满足夹持锁紧时的强度要求，不会因顶丝锁紧出现筒壁变形的问题。在实际应用中，这类支架可同时搭载两个不同检测功能的圆柱型传感器，

　　比如同时安装光电传感器与接近传感器，完成工位上工件的到位检测与材质判别，减少工位上的支架安装数量，节省设备内部的安装空间，双筒的角度与立板垂直面保持平行，保证两个传感器的检测方向一致，检测点位的重合度误差控制在允许范围内，无需反复调整传感器角度即可满足检测要求。建模过程中优先保证各安装面的形位公差，底座安装面与立板背面的垂直度、筒体内孔与底座安装面的平行度都是建模时需要重点管控的参数，同时对所有棱边做了0.2mm的倒角处理，既去除加工后的毛刺，也避免应力集中，二维转三维的建模过程严格对照图纸的尺寸标注，所有配合尺寸的公差带都预留了合理的加工余量，保证加工后的构件可直接装配使用，无需二次修配。
