铰接式传感器安装固定支座结构设计

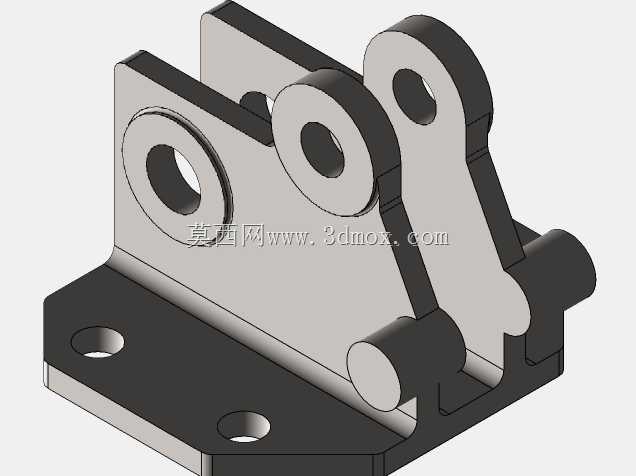

　　该铰接式固定支座主要应用于工业传感检测场景中，作为位移、角度类传感器的承载安装基体，常见于自动化生产线的工位检测单元、小型执行机构的联动铰接部位，能够为传感元件提供稳定的安装基准，同时通过自身的铰接结构适配小范围的角度偏转补偿，避免设备运行过程中的振动、装配偏差对传感检测精度造成影响。从结构设计来看，底座采用带两个沉头安装孔的平板结构，安装孔间距按照常规工业安装的标准孔距设置，可直接通过螺栓固定在型材架或设备安装面板上，沉孔设计能够保证螺栓头不突出底座平面，避免与上部铰接部件产生运动干涉。上部的立板结构集成了三组同轴度要求较高的铰接孔位，其中左侧大孔径孔位用于安装传感器的主体定位轴，右侧两组带凸台的孔位用于连接联动摆臂，

　　凸台结构能够有效增加孔位的接触长度，提升铰接转动时的支撑刚度，减少长期往复转动带来的孔位磨损。立板与底座之间采用圆弧过渡的加强筋结构连接，在不额外增加整体壁厚的前提下提升支座的抗弯折能力，应对设备运行中产生的侧向冲击力。设计过程中优先考虑了装配工艺性，所有孔位的加工基准统一选取底座底面，一次装夹即可完成主要安装面与孔位的加工，减少装夹误差带来的位置度偏差；铰接孔的边缘均做了小尺寸倒角处理，既方便装配时轴件的导入，也能去除加工毛刺避免应力集中。整体外形的安装边界充分考虑了小型传感单元的安装空间需求，底座宽度控制在常规型材安装面的适配范围内，上部铰接部位的外轮廓不会超出底座的安装投影过多，避免与周边的管线、其他结构件产生空间干涉。

　　在实际使用场景中，该支座可配合销轴、衬套使用，铰接部位预留的衬套安装间隙能够根据使用环境选择铜衬套或工程塑料衬套，适配不同转速、不同载荷的摆动工况，底座的安装面平面度要求控制在合理范围内，保证安装后整体的垂直度偏差不会影响传感元件的检测基准，对于需要频繁调整检测角度的工位，该支座的铰接结构无需拆卸整体底座，仅需松开铰接轴的锁紧件即可微调传感器的朝向，大幅降低现场调试的工作量。
