传感器安装用L型支撑固定支座结构

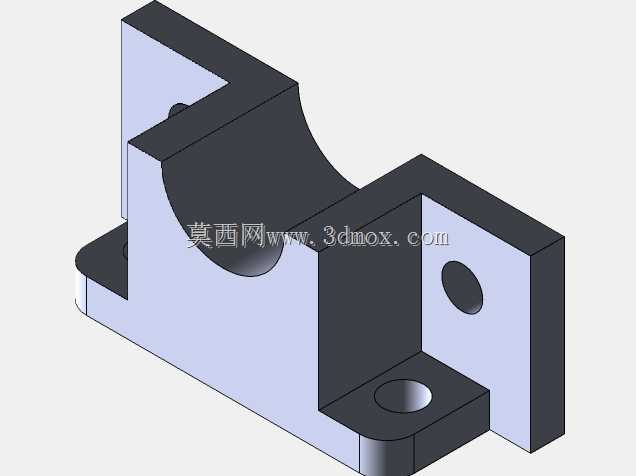

　　这类L型支撑固定支座，主要应用在工业传感检测场景的安装环节，承担传感器本体的承载、定位与姿态固定作用，常见于自动化生产线的工位检测、设备运行状态监测、流体管路参数采集等安装场景中，是传感检测单元与主机设备之间的衔接承载构件。从结构设计来看，支座整体采用一体化铣削成型思路，底部设置带安装孔的水平延展翼板，翼板上的通孔适配常规内六角螺栓安装，可直接固定在设备机架、安装面板或者型材基座上，安装时可通过螺栓预紧阶段的微调，适配安装面的微小平面度误差，保证支座整体的安装垂直度。支座上部的弧形承托面，是针对圆柱类外形传感器设计的贴合结构，弧面曲率与常规圆柱型传感器外壳曲率匹配，安装时传感器外壳可完全贴合弧面，避免点接触带来的应力集中，

　　同时增大接触面积提升固定后的抗振性能，在设备运行产生持续振动的工况下，也能保证传感器的检测姿态不发生偏移。支座侧立板上设置的横向通孔，可穿装锁紧顶丝或者定位销，当传感器放置在弧形承托面后，通过侧孔的锁紧件可实现传感器的径向固定，防止传感器沿轴向窜动或者周向转动，保证检测探头的朝向始终对准被测位置。设计过程中，支座的垂直立板与水平底板之间做了圆角过渡处理，避免直角处的应力集中，在承受传感器重量以及外部振动载荷时，过渡区域不会出现应力断裂的风险，同时一体化的结构相比拼接式支座，省去了多零件装配的累计误差，整体安装定位精度更高。从安装边界来看，底部翼板的外轮廓尺寸适配常规安装空间，不会占用过多的设备安装面，立板高度经过匹配设计，

　　既保证传感器安装后与被测面保持合适的检测距离，也不会因过高导致支座整体刚性下降。这类支座的结构设计充分考虑了现场安装的便利性，无需额外加工适配零件，即可完成圆柱类传感器的快速固定，同时结构刚性满足工业现场的抗振、抗冲击要求，能够长期维持传感器的安装精度，避免因固定件松动导致的检测数据偏差、检测失效等问题，在各类需要外置安装圆柱型传感器的工业场景中都有较高的适配性。
