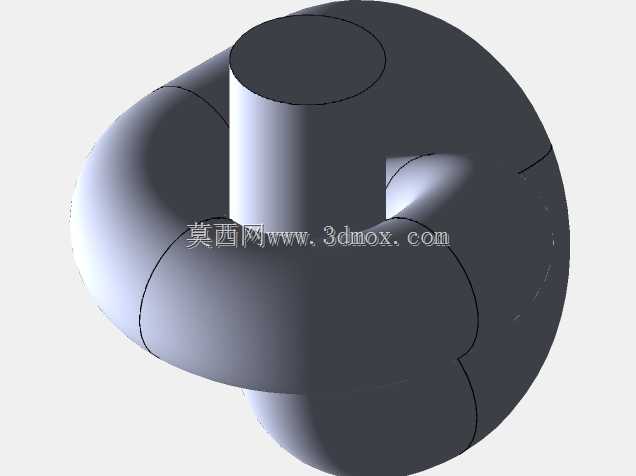

带环形缠绕结构的柱体传感构件

　　这类带环形缠绕柱体的传感构件，常应用在流体管路的参数监测场景中，比如工业液压系统的管路压力、流量波动检测工位，或是气动回路的介质状态采集点位，构件中间的圆柱段是核心安装定位基准，安装时可直接插入管路预设的安装座内，通过柱面的配合公差保证安装同轴度，避免传感单元出现偏斜导致的检测数据偏差。外围的环形缠绕结构并非装饰造型，而是内部传感线路的走线防护腔体，环形的圆润曲面过渡可以减少流体经过构件时产生的紊流，降低流场扰动对检测精度的影响，同时环形腔体的壁厚经过均匀化设计，既能为内部的感应元件提供足够的防护强度，避免管路内的压力冲击损坏传感线路，也不会因为壁厚过大导致感应信号出现衰减。设计这类构件时，首先要确定中间柱体的直径尺寸，

　　这个尺寸需要匹配常用管路安装座的标准孔径，保证互换性，柱体的插入深度要控制在不干涉管路内部主流道的范围内，避免增加管路的流体阻力。外围的环形轮廓采用多段相切的圆弧扫掠成型，扫掠路径的曲率半径经过反复校核，既保证环形结构和中间柱体的连接处平滑过渡，减少应力集中的风险，也让整个构件的外部轮廓没有尖锐棱角，方便安装时的操作，避免划伤操作人员。在安装边界上，构件的环形结构最大外径需要小于安装工位周边的预留操作空间，保证安装时不需要额外拆卸周边的管路附件，降低现场安装的工作量，构件的轴向总高度要适配安装座的锁紧螺母厚度，保证锁紧后柱体的感应端能精准对准管路内的介质流道，不会出现位置偏移。这类构件的结构设计还要考虑长期使用的可靠性，

　　环形结构和中间柱体的连接位置采用圆角过渡，避免长期受流体压力脉动影响出现疲劳裂纹，整个构件的外表面轮廓流畅，没有清洁死角，也适合在有洁净要求的流体检测场景中使用，不会残留介质杂质影响后续的检测精度。在建模过程中，这类轮廓的搭建需要先确定中心柱体的基准轴，再绘制环形扫掠的三维路径，保证每一段环形结构都和中心柱保持均匀的间距，避免出现壁厚不均的问题，扫掠截面采用圆形截面，让环形结构的各个方向受力均匀，承受管路内压时不会出现局部应力过大的情况。
