特尼斯球曲面造型结构设计方案

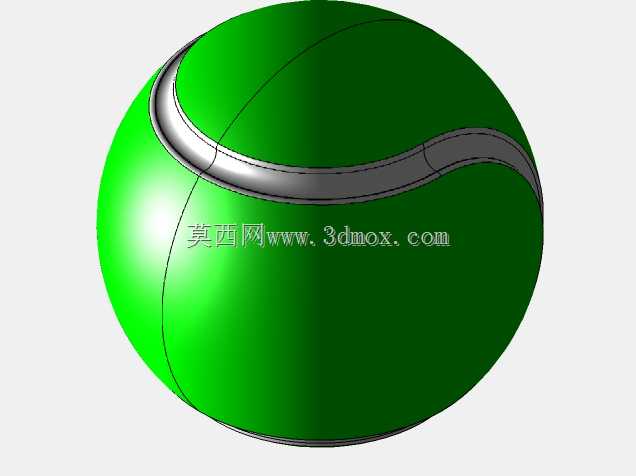

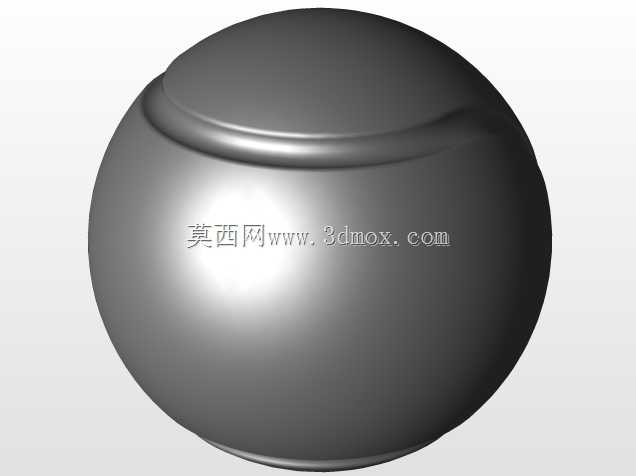

　　这款特尼斯球的曲面造型设计，最初是面向球类运动传感检测场景的配套标定构件开发，在球类运动轨迹捕捉、球面接触力传感校准、运动姿态模拟测试的试验环节中，这类标准球面构件可以为传感单元提供统一的外形基准，避免因被测球面轮廓偏差导致的传感数据校准误差。从结构设计逻辑来看，整体采用对称式椭球轮廓作为基础外形，球面的两条环形凸起筋条并非装饰性设计，一方面可以模拟真实球类的接缝结构，为接触式传感检测提供真实的表面纹理特征，另一方面筋条与球面主体采用一体化成型结构，能够提升整个球体的结构刚性，在反复接触测试的工况下不会出现表面凹陷、轮廓变形的问题。设计过程中优先控制了球面的轮廓度公差，整个球体的外表面曲率连续过渡，没有尖锐棱角与曲率突变区域，

　　能够适配非接触式光学传感的扫描标定需求，避免因表面曲率跳变导致的光学检测数据失真。从安装适配边界来看，球体底部预留了标准的安装定位基准面，可直接适配通用的传感测试工装夹具，不需要额外设计定制转接件，安装时仅需通过底部的定位止口即可完成与测试台架的同轴固定，整体安装公差控制在合理范围内，不会因为装夹偏差导致球体旋转时出现径向跳动。在实际应用场景中，这类球面构件除了用于运动传感校准之外，也可作为流体力学测试中的球形扰流件，其光滑连续的外表面能够保证流体绕流时的流场稳定性，表面的环形筋条可以模拟特定的表面粗糙度特征，为流场传感检测提供可控的表面变量。设计时充分考虑了不同工况的适配性，球面的壁厚采用均匀化设计，既能够满足实心结构的强度需求，

　　也可根据实际使用场景调整为空心结构内置传感单元，筋条的凸起高度经过反复校核，既能够还原真实球类的接缝触感，也不会因为凸起过高导致球面滚动时出现卡滞、轨迹偏移的问题。整个造型的曲面构建采用生成式设计思路，通过参数化控制球面曲率与筋条的走向，能够快速调整球体直径、筋条宽度、凸起高度等核心参数，适配不同尺寸规格的传感测试需求，不需要重新构建整体曲面框架，大幅提升了设计迭代的效率。在结构细节处理上，筋条与球面的衔接处采用小圆弧过渡，避免应力集中导致的结构破损，同时也能减少表面的清洁死角，在长期测试使用过程中不会积攒灰尘杂质影响表面轮廓精度。
