嵌入式便携提手式承载基座结构设计

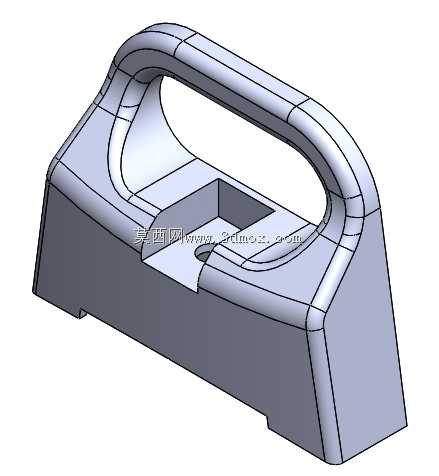

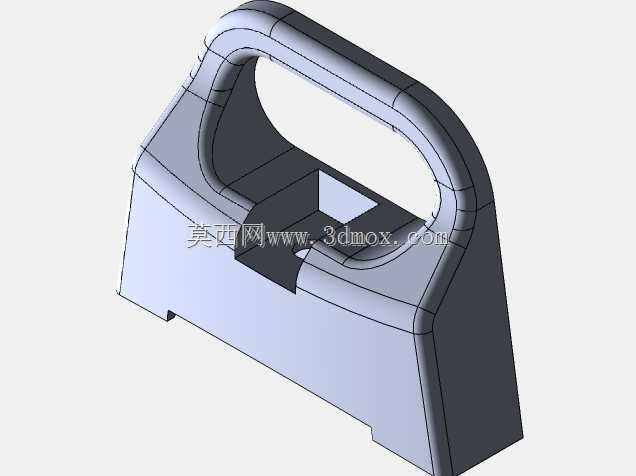

　　这类带一体化提手的承载基座，多应用在需要频繁移动、便携转运的小型检测设备、手持工业终端或者便携传感装置上，日常使用中既要承担内部模块的安装固定功能，也要作为操作人员搬移设备时的直接受力部件，设计时需要兼顾安装适配性、握持舒适度与结构强度。从结构形态来看，主体采用下部矩形基座加顶部拱形提手的一体化构型，下部基座的侧边预留有定位卡槽与安装凸台，能够直接卡入设备壳体的预设槽位，不需要额外设计复杂的连接支架，装配时可以直接通过侧边卡扣或者少量紧固件完成固定，安装边界与设备壳体的预留槽完全贴合，不会出现突出设备外廓的冗余结构，避免搬移过程中勾挂外物。顶部的拱形提手做了大圆角过渡处理，握持区域的截面做了贴合手掌弧度的曲面修型，

　　长时间握持搬移时不会出现硌手的问题，提手与下部基座的连接位置做了加厚的圆弧过渡，避免应力集中导致受力断裂，日常承载10kg以内的设备整体重量时，连接位置的形变可以控制在允许范围内。基座顶面预留的方形沉槽与定位小孔，是用来安装内部功能模块的定位结构，功能模块装入后可以通过沉槽限位，配合小孔穿装固定螺丝，能够避免设备搬移过程中内部模块出现窜动。设计过程中首先要确认安装边界的尺寸匹配，下部基座的外廓尺寸需要完全适配设备壳体的安装腔，侧边的卡槽位置要对应壳体上的卡扣点位，保证装配后无松动；提手的内圈尺寸要满足成年人四指穿入握持的空间需求，不能出现握持空间不足导致只能捏持提手边缘的情况。结构壁厚采用均匀化设计，整体壁厚保持一致，

　　避免注塑成型时出现缩痕、翘曲等缺陷，所有外棱边都做了圆角处理，既可以消除锐边避免划伤操作人员，也能提升结构的抗冲击能力，意外跌落时圆角结构可以分散冲击力，降低结构开裂的风险。这类结构不需要额外加装独立提手配件，一体化的设计减少了装配工序，也避免了额外配件松动脱落的隐患，在便携类工业设备、户外检测装置的结构设计中应用十分广泛，建模时需要重点关注过渡曲面的顺滑度，保证提手区域的曲面连续无突兀折角，同时要校核受力位置的结构强度，确保反复握持受力后不会出现结构疲劳损坏。
