传感器安装用Z型折弯导向固定支架

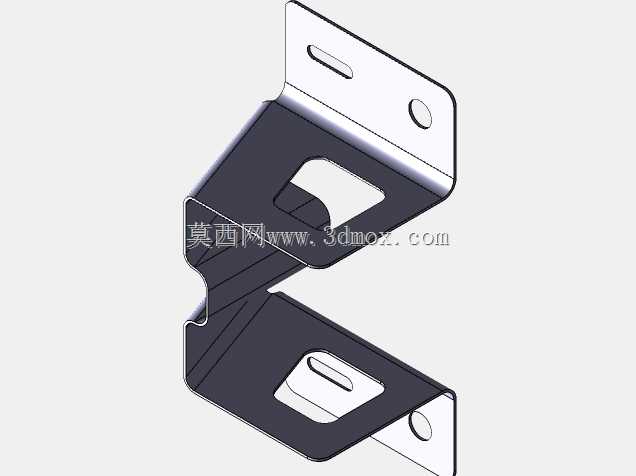

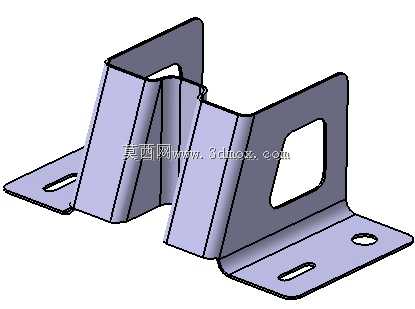

　　这款Z型折弯结构的导向支架，主要应用在工业自动化检测工位、生产线传感单元安装场景中，承担传感器的位置固定、导向限位以及安装面错位补偿的作用，在各类需要错位安装光电、接近类传感器的设备机架、工装治具上都能适配使用。从结构设计来看，整体采用等厚钣金折弯成型，两个安装面呈平行错位布局，中间通过斜向连接段过渡，这种结构可以直接抵消两个安装基准面之间的高度差，不需要额外加装垫块或者调整垫片，就能让传感器的检测端面精准对准待检测工件的走位路径，减少现场安装调试的调整工作量。两个安装平面上都设计了长圆形调节孔与圆形定位孔，长圆孔可以在安装时提供一定的位置调整余量，适配不同安装孔距的传感器型号，也能在设备调试阶段微调传感器的前后、左右检测位置，

　　圆形定位孔则可以配合定位销使用，避免设备长期运行产生的振动导致支架移位，保证检测位置的重复精度。中间连接段上开设的异形镂空槽，一方面是为了减轻支架自身重量，降低安装位置的承载负荷，另一方面可以规避安装路径上的突出结构，避免和设备上的走线、相邻零部件产生干涉，同时镂空结构也能提升钣金折弯后的结构刚性，减少长期受力产生的形变。设计过程中充分考虑了钣金加工的工艺特性，所有折弯处都预留了合理的折弯内R角，避免折弯时出现材料开裂或者回弹超差的问题，所有棱边都做了去毛刺处理，防止安装时划伤操作人员或者损坏传感器的连接线缆。安装边界方面，两个安装面的孔位间距、折弯高度都按照常规工业传感器的安装规范设计，既可以直接固定在铝型材机架的T型槽上，

　　也能适配钢板焊接机架的平面安装需求，斜向连接段的倾斜角度经过反复校核，保证支架安装后不会遮挡传感器的检测光路，也不会和工件传输路径产生干涉，在工件传输导向、检测位置校准的场景下，还能兼做小型工件的走位导向件，限制工件的横向偏移量，辅助传感器完成精准的位置检测。
