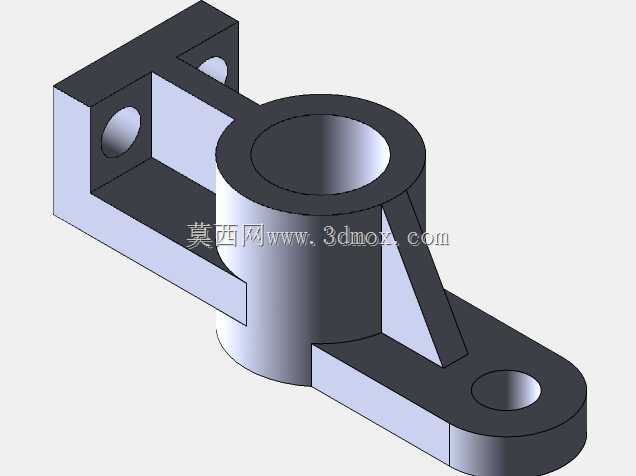

传感器安装用异形支撑连接铸件结构

　　该铸件为传感器配套安装的支撑连接构件，主要应用于工业检测工位的传感单元固定场景，在自动化生产线的位置检测、物料到位判断、设备运行状态监测等环节承担核心承载与定位作用，能够将传感元件稳定固定在指定检测点位，避免设备运行过程中的振动、位移导致检测精度下降，保障传感信号采集的稳定性与可靠性。从结构设计来看，构件中部设置带加强筋的中空筒状结构，该部位作为核心承载区，既可以用于穿装传感元件的接线或导向轴类部件，也可作为转轴配合位实现小角度的安装姿态调整，筒壁外侧的三角形加强筋直接衔接两侧安装臂，能够有效抵消横向载荷带来的形变，避免长期受力出现根部断裂的问题。两侧的安装臂采用非对称布局设计，左侧为带双安装孔的L型弯折臂，

　　可通过螺栓固定在设备的立式安装面上，两个安装孔的孔位预留了足够的螺栓操作空间，安装时无需额外避让周边构件；右侧为带单安装孔的延伸平板臂，可贴合在设备的水平安装基准面，单孔设计预留了一定的角度调整余量，方便现场安装时微调传感器的检测朝向，适配不同的检测距离与角度要求。从安装边界来看，该铸件整体轮廓紧凑，中部筒状结构的内径适配常规规格的圆柱型传感器外壳，两侧安装臂的安装孔中心距符合工业设备常用的安装孔位标准，无需对现有设备安装面进行二次打孔改造即可直接适配，铸件的壁厚设计均匀，过渡位置均设置铸造圆角，既避免铸造过程中出现缩孔、应力集中等缺陷，也能减少后续机加工的余量，降低生产制造成本。实际应用中，该铸件可适配光电式、

　　接近式等多种类型的工业传感器，安装后能够承受设备常规运行产生的振动载荷，筒状结构的端面可作为传感器安装的轴向定位基准，保证传感器检测端面与被测物体的距离处于有效检测区间，两侧安装臂的弯折角度经过力学校核，在额定载荷下形变量控制在传感检测允许的误差范围内，不会因结构形变导致检测信号失准。
