双环铰接式精密连接支座结构设计

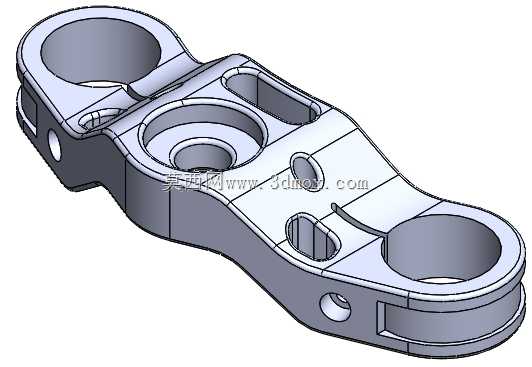

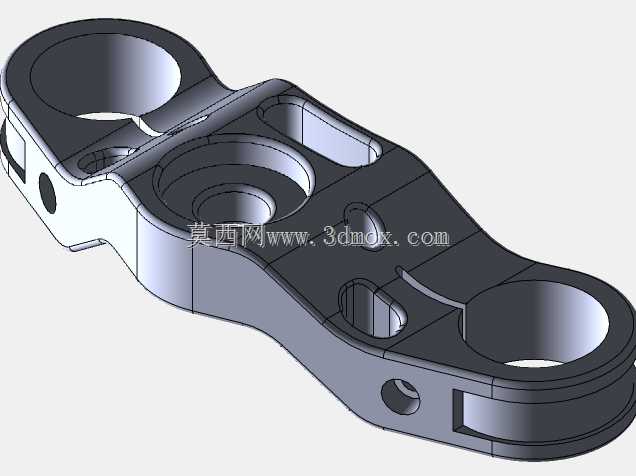

　　这类双环铰接式连接支座，多应用在需要实现多自由度铰接联动的重载机械连杆系统中，常见于工程装备的执行端连接部位、轨道交通走行部的连杆铰接节点，以及部分工业自动化产线的重载摆臂连接位置，核心作用是作为两个相对摆动构件之间的承力转接载体，同时兼顾安装定位与载荷传递的双重需求。从结构设计逻辑来看，两端的大尺寸环形通孔是核心铰接安装位，孔内壁需要与铰接销轴形成间隙配合，设计时需严格控制孔的圆柱度与同轴度公差，避免销轴装配后出现卡滞、偏磨的问题，孔端预留的开槽结构是为了装配锁紧卡箍，实现铰接间隙的微调，补偿长期运行产生的磨损量，避免铰接副出现旷量。支座本体上分布的多组沉孔与通孔，分别对应不同规格的紧固件安装，

　　其中中部的大直径沉台用于容纳配套构件的定位凸台，实现装配时的快速对位，侧面的小型径向通孔则是用于安装润滑注油嘴，为铰接摩擦副提供定期润滑的通道，降低运行过程中的磨损速率。设计过程中需要重点考量载荷传递路径的合理性，两端铰接孔的载荷通过中部的加强筋结构实现平滑传递，本体上的减重槽并非随意开设，而是经过拓扑优化后去除非承力区域的材料，在保证整体结构刚度、强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少摆动过程中的惯性冲击。从安装边界来看，两端铰接孔的中心距是核心安装尺寸，直接决定了连杆系统的运动行程，设计时需根据配套机构的运动仿真结果确定公差带，支座本体的厚度方向尺寸需要匹配安装空间的间隙要求，

　　避免摆动过程中与周边构件发生运动干涉，各安装孔的位置度公差需控制在合理范围内，保证装配时紧固件能够顺利穿入，不会产生额外的装配应力。这类零件的加工通常采用锻造毛坯先进行初成型，再通过数控铣削完成各型面、孔位的精加工，关键铰接孔位还需要进行珩磨处理，提升表面粗糙度等级，保证铰接副的运行寿命，设计时还需考虑加工工艺性，避免出现过小的内圆角、深窄槽等不利于刀具加工的结构，降低加工难度与废品率。
