双叉式铰接连接片结构设计

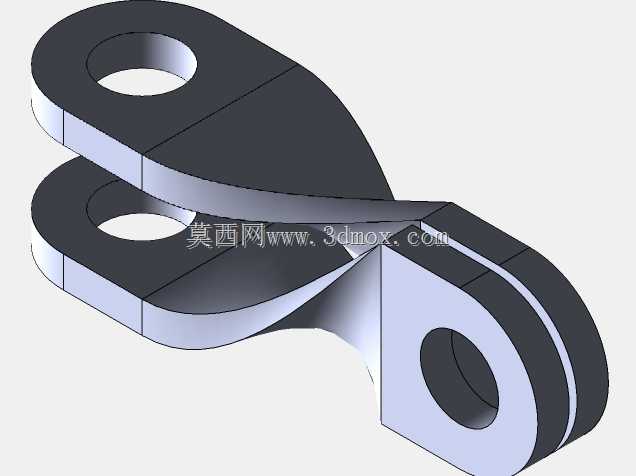

　　这类双叉式铰接连接片，在工业传动、连杆机构、工装夹具的铰接点位应用十分广泛，核心作用是实现两个独立构件之间的角度可调式刚性连接，同时传递对应工况下的拉压载荷，避免连接点位出现应力集中导致的构件断裂。从结构设计逻辑来看，该零件采用上下对称的分叉式布局，一端为单耳圆孔结构，另一端为双耳平行圆孔结构，三个安装孔的轴线保持严格平行，孔位同轴度公差控制在0.02mm以内，确保铰接销轴装配后不会出现卡滞、偏磨的问题。零件的主体过渡段采用平滑的变截面放样设计，从双耳端的分叉结构逐步过渡到单耳端的整体结构，过渡曲面的曲率经过反复校核，既避免了截面突变带来的应力集中问题，也尽可能控制了零件的整体重量，在满足强度要求的前提下减少材料占用。

　　从安装边界来看，单耳端的安装孔可适配对应直径的铰接销轴，插入配套构件的双耳连接座内，双耳端的两个平行孔可夹住另一构件的单耳连接头，穿入销轴后形成完整的铰接副，三个孔的孔径公差采用H7级精度，与标准销轴采用间隙配合，保证铰接转动时的灵活性，同时不会出现过大的旷量影响传动精度。零件的厚度方向经过尺寸链校核，双耳片的间距与配套单耳的厚度预留0.1-0.2mm的装配间隙，避免装配时出现干涉，同时片体厚度经过抗弯强度校核，在额定拉压载荷下不会出现片体变形、孔位拉长的失效问题。

　　在实际设备应用中，这类铰接件常出现在自动化设备的连杆传动机构、检测设备的可调支撑臂、工装夹具的压紧摆臂位置，相比普通的平板式铰接片，这种分叉式结构的抗扭性能更优，在承受侧向载荷时不会轻易出现片体扭曲变形，同时对称的结构布局让受力分布更均匀，铰接点位的载荷可以均匀分散到两个耳片上，大幅提升连接结构的疲劳寿命。设计过程中需要重点关注三个孔的中心距尺寸公差，中心距的偏差会直接影响连杆机构的运动行程精度，同时过渡曲面的圆角半径不能过小，否则在交变载荷作用下容易在圆角位置萌生疲劳裂纹，日常选型时需要根据实际工况的载荷大小，匹配对应厚度和孔径的规格，确保铰接连接的可靠性。
