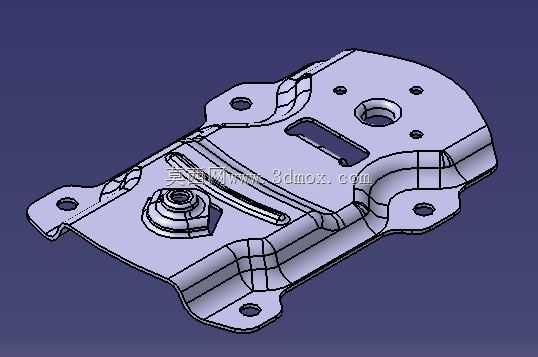

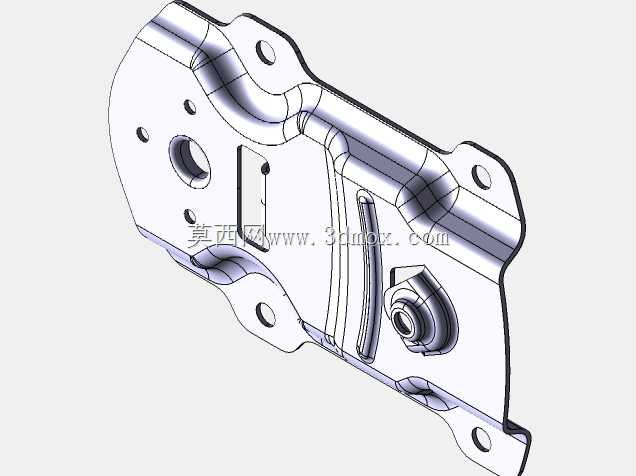

传感器配套安装固定钣金支架结构

　　这款支架主要面向工业传感检测场景的安装需求，适配各类光电、接近类传感器在设备机架、生产线工位上的固定使用，解决传感器安装时定位不准、长期运行松动、与被测件间距难把控的实际问题。从结构设计来看，整体采用钣金冲压折弯成型工艺，基材选用常规冷轧钢板，兼顾结构强度与加工成本，适合批量生产应用。主体基面做了下沉式的定位槽设计，对应传感器本体的安装轮廓，装配时可直接将传感器嵌入槽内，无需额外调整同轴度，能有效减少现场安装的调校时间。支架上分布的多组安装孔做了差异化设计，四角的通孔用于支架整体与设备基体的锁附，孔位周边做了局部压型加强，避免锁紧紧固件时钣金面出现凹陷变形；中部的带凸台孔位用于传感器本体的固定，凸台高度经过精确计算，

　　刚好抵消传感器安装面的凸起公差，保证装配后传感器检测面与支架基准面的平行度控制在合理公差范围内。侧面的折弯翻边并非简单的加强结构，翻边上预留的长条形过线槽可规整传感器的引出线缆，避免设备运行过程中线缆晃动剐蹭周边运动部件，同时翻边的折弯角度经过反复校核，在不额外增加支架整体重量的前提下，将整体结构的抗扭刚度提升了近三成，即便在设备有持续振动的工况下，也不会出现支架共振导致传感器检测信号漂移的问题。从安装边界来看，支架整体轮廓尺寸适配多数工业场景的安装空间，四角安装孔的孔距符合通用工业铝型材的安装孔位标准，既可以直接锁附在型材机架上，也能通过转接板固定在设备钣金护板、机加工安装面上。

　　中部的避让槽设计充分考虑了传感器尾部接线端的空间需求，装配后接线端不会与支架基面发生硬接触，避免线缆根部长期受力弯折出现断线故障。设计过程中还对支架的受力路径做了梳理，所有安装孔位的受力都通过折弯加强筋传导至整体基面，不会出现局部应力集中导致的支架断裂问题，边缘位置全部做了圆角钝化处理，避免安装作业时划伤操作人员，也不会割伤传感器的线缆外皮。在实际产线应用中，这类支架可直接替换原有简易折弯的自制安装件，无需重新打孔改孔，能大幅缩短传感检测工位的安装调试周期，长期运行下的定位精度保持性也优于普通平板式安装片，尤其适合在有持续振动、工位间距要求严格的自动化检测、物料分拣、位置校验工位上使用。
