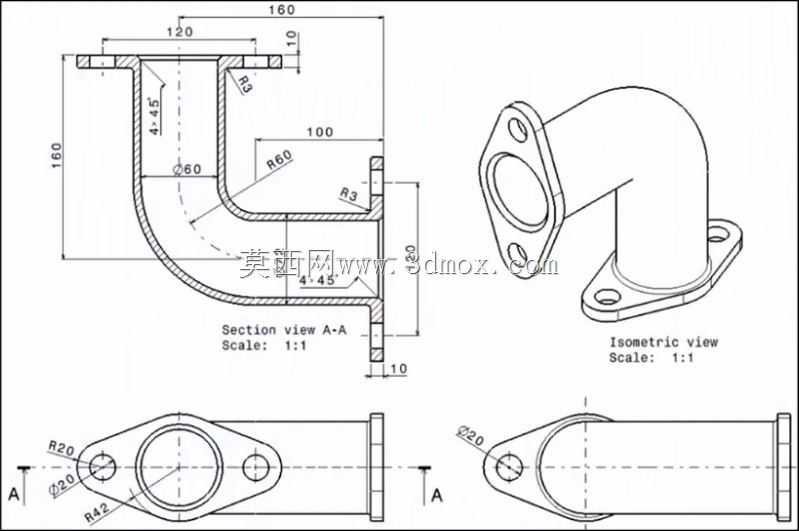

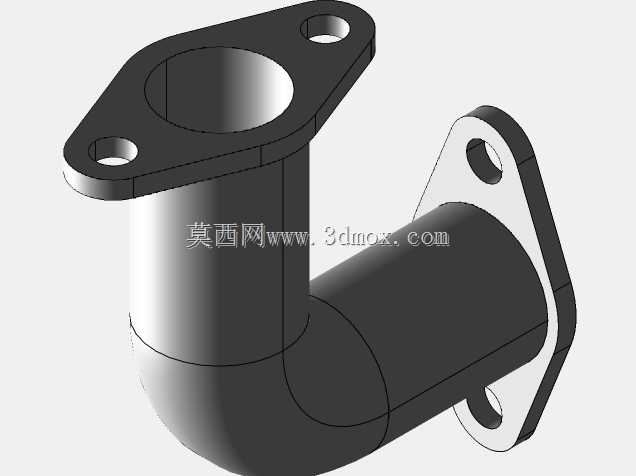

双法兰连接90度导流弯管结构设计

　　这款弯管结构主要应用在工业流体输送管路的转向节点，常见于液压动力系统、润滑管路、冷却循环回路以及低压气体输送场景中，承担改变介质流向、衔接不同走向管路的核心作用。不同于普通焊接弯头，该结构两端集成了带安装孔的法兰连接面，无需额外焊接配套法兰，可直接通过螺栓与对应管路端的法兰盘锁紧固定，安装对位效率更高，也能避免焊接变形带来的密封面错位问题。从结构设计逻辑来看，整体流道采用大曲率圆弧过渡，没有直角突变的流道截面，能有效降低介质转向时的局部阻力损失，减少流体在拐角处形成的涡流扰动，既可以降低管路运行时的振动与噪音，也能减少含杂质介质在拐角处的淤积堵塞风险。两端的法兰安装面都做了平整的密封贴合面设计，

　　安装时配合密封垫片即可满足常规压力工况下的密封要求，法兰上的安装孔位置经过对称度校核，能适配同通径标准法兰的孔位公差，现场安装时不需要额外扩孔或者调整管路位置。弯管的主体壁厚做了均匀化处理，在流道圆弧外侧的承压区域适当保留了足够的壁厚余量，抵消介质转向时对外侧壁的冲刷压力，内侧壁则在保证结构强度的前提下控制壁厚，避免整体重量过大增加管路支撑负载。安装边界方面，两端法兰的端面分别朝向垂直的两个方向，安装时需要预留出对应螺栓的操作空间，法兰端面与相邻管路部件的间距要满足密封垫片的压缩量要求，同时弯管的圆弧外侧要预留足够的避让空间，避免和周边的管路支架、设备壳体产生干涉。实际选型应用时，需要匹配对应管路的通径尺寸与工作压力等级，

　　确认法兰孔位数量、孔径与对接端完全一致，安装锁紧螺栓时要采用对角分次拧紧的方式，保证密封面受力均匀，避免局部压偏导致的介质泄漏问题。这类一体结构的弯管相比拼接式弯头，整体结构强度更高，没有拼接焊缝带来的泄漏风险，适合在振动幅度较大的设备管路中使用，长期运行下的结构稳定性更有保障。
