双法兰带轴套支撑式传感安装支座结构

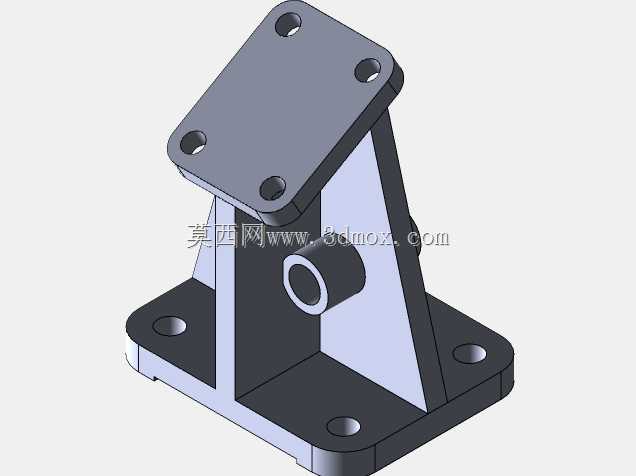

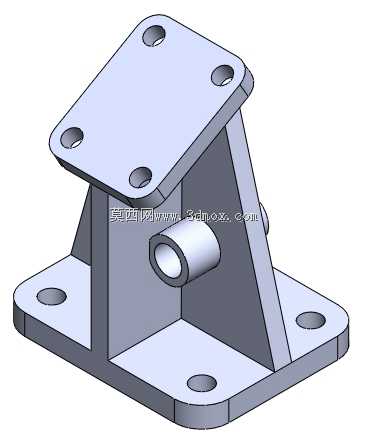

　　这类带轴套的双法兰支撑支座，多应用在工业传感检测工位的部件承载场景中，常见于自动化产线的位置检测、位移反馈单元的安装固定环节，用来给外置的传感检测元件提供稳定的安装基准，避免设备运行过程中的振动传导导致检测精度偏移。从结构设计逻辑来看，上下两块平行布置的法兰安装板，各自预留了四个均匀分布的安装通孔，上法兰板用来固定待安装的传感检测模块，下法兰板则通过螺栓锁紧在设备的安装基面或者机架台面上，两块法兰板之间通过两块对称布置的三角形筋板做刚性连接，筋板与法兰板垂直衔接，能有效抵消横向、纵向的载荷冲击，避免支座受载后出现形变偏移。两块筋板之间贯穿布置的空心轴套，是整个结构的功能核心，这个轴套的内孔可以穿装检测轴、导向杆或者传感部件的探测杆，

　　轴套的内孔精度直接决定了穿装部件的同轴度，设计时轴套与两侧筋板采用一体衔接的结构，避免拼接装配带来的同轴度误差，同时轴套的两端做了轻微的倒角处理，方便轴类部件穿装时的导向对位，不会出现卡滞、刮伤配合面的问题。从安装边界来看，下法兰板的外轮廓尺寸要略大于上法兰板，这样的设计能增大支座与安装基面的接触面积，降低单位面积的压应力，即使安装基面存在轻微的平面度误差，也能通过更大的接触范围保证安装的稳定性，上法兰板的安装孔位采用对称分布设计，可以适配不同安装孔距的传感模块，不需要额外做转接板就能完成固定。实际应用中，这类支座不需要做额外的焊接拼接，一体加工成型的结构能避免焊接应力带来的长期形变，在有往复振动的设备工位上，

　　筋板的三角形结构能将上部载荷均匀分散到下法兰的整个安装面上，不会出现局部应力集中导致的支座断裂问题，轴套的内孔可以根据实际穿装部件的直径做适配调整，法兰板的厚度也可以根据实际承载的载荷大小做参数优化，整体结构没有冗余的设计部分，所有结构特征都服务于安装固定、承载支撑、轴件导向这三个核心功能，在传感检测单元的安装布局中，这类支座可以大幅减少现场安装的调整工作量，不需要额外做定位校准就能保证轴套与安装基面的垂直度，有效提升传感部件的检测稳定性。
