四缸发动机排气歧管结构设计

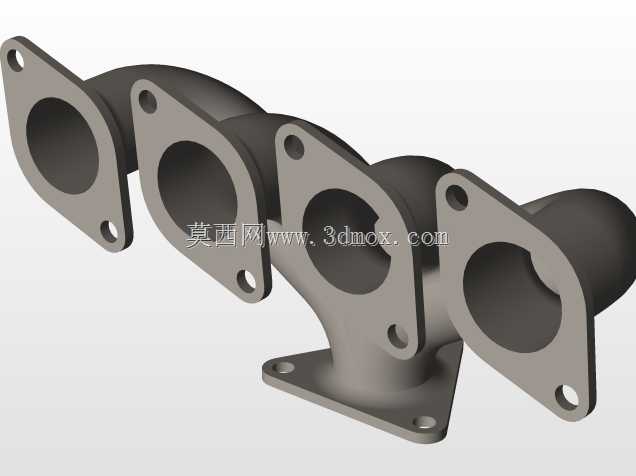

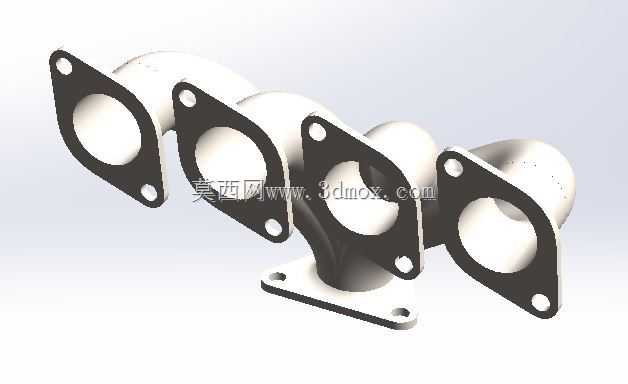

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发中不可忽视的结构件。这款四缸机型配套的排气歧管，采用四支路汇聚单出口的布局，四个进气法兰分别对应直列四缸的排气口位置，每个法兰面加工有两个定位安装孔，通过螺栓与气缸盖排气侧紧密贴合，法兰与缸盖接触面的平面度需要控制在0.1mm以内，避免高温高压排气泄漏，同时法兰与管路衔接处做了圆弧过渡处理，减少气流在转角处的涡流损失。

　　设计过程中首先要匹配发动机的点火顺序与排气相位，避免相邻气缸的排气脉冲发生干涉，四个支管的长度经过当量计算，尽可能保证各缸排气到出口的流阻差值控制在5%以内，减少各缸排气背压的差异，避免出现个别气缸扫气不充分的问题。歧管主体的管路采用变曲率弯曲结构，没有生硬的直角转折，内壁光滑过渡，既可以降低排气流动阻力，也能减少高温气流对管壁的局部冲蚀。底部设置的独立安装支架用于与发动机缸体或者机舱副车架连接，支架上的安装孔预留了热膨胀补偿余量，因为发动机工作时排气温度可达数百摄氏度，歧管整体会产生热变形，预留的间隙可以避免热应力集中导致的法兰变形或者支架断裂问题。

　　从安装边界来看，四个进气法兰的孔位间距完全匹配对应气缸盖的排气口布局，安装时需要在法兰与缸盖之间加装金属密封垫片，补偿微观平面度误差同时耐受高温工况。出口端的法兰结构用于连接三元催化器或者涡轮增压器的进气端，法兰的通径尺寸匹配排气流量需求，避免在出口处形成节流。这类歧管通常采用高硅铸铁或者铸钢材料成型，具备良好的耐高温抗氧化性能，管壁厚度根据不同区域的热负荷做差异化设计，法兰区域厚度稍大保证连接刚度，管路弯转区域厚度均匀，避免铸造过程中出现缩孔、砂眼等缺陷。在实际装车场景中，排气歧管的布局还要避让机舱内的其他附件，比如启动马达、机油滤清器、冷却管路等，这款歧管的支路弯曲角度经过多轮空间校核，在保证气流顺畅的前提下尽可能压缩整体占用空间，适配紧凑化的动力舱布局。建模过程中扫掠凸台特征结合三维草图的运用，能够精准还原弯管的空间曲率，保证各段管路的截面一致性，同时法兰与管路的衔接处做了圆角加强处理，提升结构的抗振性能，应对发动机运行过程中的持续振动载荷，避免长期使用后出现焊缝或者铸造本体开裂的故障。
