传感器配套杠杆支撑安装结构件

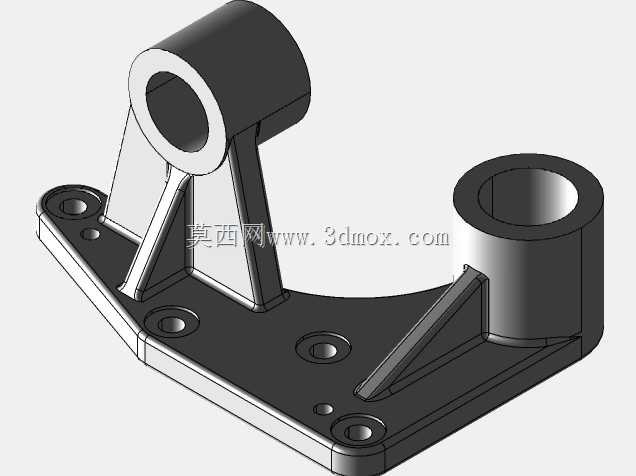

　　这类杠杆支撑件常应用在工业检测工位的传感器安装链路中，作为力传导、位置触发的中间铰接载体，在自动化产线的尺寸检测、到位判定、力矩反馈环节承担核心的结构支撑与运动传导作用。实际装配场景里，它需要同时承接两个不同轴径的铰接销轴，一端连接传感器的触发端，另一端连接外部动作摆杆，通过底部的安装孔固定在设备基板或者检测工位的立板上，保证杠杆摆动过程中无多余窜动，将外部的位移或者力变化精准传递到传感器的感应端，避免因结构刚性不足导致检测信号失真。从结构设计逻辑来看，底板采用异形轮廓适配安装空间的边界限制，底板上分布的多个沉头安装孔，既可以满足不同工位的孔位适配需求，也能在安装后让螺栓头沉入板面，不会干涉上方杠杆的摆动行程。

　　两个带通孔的筒状铰接座高度存在差值，是为了匹配两端铰接部件的中心高要求，减少额外的调整垫片使用，每个铰接筒下方都设置了三角形加强筋，筋板的厚度根据铰接部位的受力大小做了差异化设计，受力更大的长摆杆连接端筋板宽度更宽，能承受频繁摆动带来的交变载荷，避免长期使用后出现根部开裂的问题。设计过程中需要严格控制两个铰接孔的中心距公差，以及铰接孔轴线与底板安装面的平行度要求，一旦平行度超差，销轴穿入后会出现卡滞，导致杠杆摆动阻力过大，直接影响传感器的触发精度。安装边界方面，底板的轮廓尺寸需要适配常见的传感器安装工位预留空间，两个铰接筒的外圆直径做了收窄处理，避免杠杆摆动时和周边的走线槽、防护板发生干涉，铰接孔的内径公差选取过渡配合区间，

　　既可以保证销轴转动灵活，又不会出现过大的配合间隙导致的回程误差。在实际选型替换时，需要核对安装孔的孔位间距、铰接孔的内径尺寸、两个铰接座的中心高度差，确保替换后杠杆的摆动行程和传感器的触发行程匹配，不会出现过压损坏传感器或者触发不到位的情况。这类结构件在做三维建模时，筋板与底板、铰接筒的衔接处都做了圆角过渡，既可以减少加工时的应力集中，也能适配铸造或者钣金加工的工艺要求，避免尖角处出现加工缺陷。
