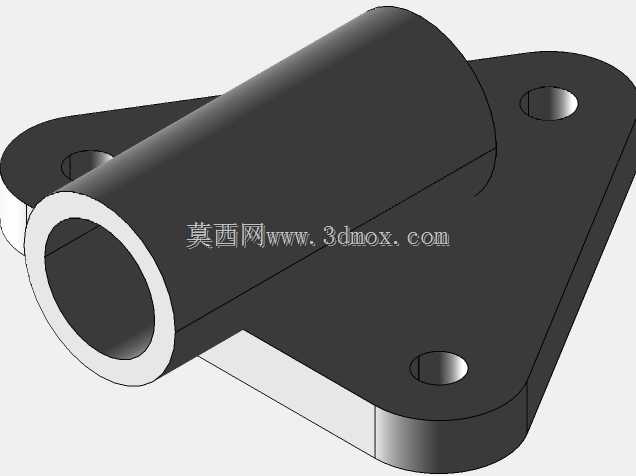

带法兰安装座的一体式套筒轴承结构

　　这类带三角法兰安装座的套筒轴承，多应用在中小载荷的低速传动轴系场景中，常见于轻工输送设备、小型自动化执行机构、仪器仪表的转轴支撑部位，主要承担径向载荷，同时依托一体式法兰结构抵消部分轴向窜动带来的作用力，相比分体式轴承与轴承座的组合，减少了装配环节的配合公差累积，更适合对安装同轴度要求适中、维护频次较低的工位。从结构设计来看，主体套筒部分为空心圆柱结构，内孔是与转轴配合的核心工作面，设计时需根据适配轴径预留合理的配合间隙，若用于无油润滑工况，内孔表面可预设储油槽结构来留存润滑介质，降低运转过程中的摩擦系数；套筒外壁与安装座为一体式铸造成型后再做机加工，避免了拼接结构的连接松动风险。外侧延伸的三角法兰盘上均匀布置三个安装通孔，

　　孔位分布避开套筒主体的应力集中区域，安装时可通过螺栓直接固定在设备的安装基面，不需要额外加工轴承安装沉孔，大幅降低了设备安装面的加工难度，三个安装孔的布局相比两孔结构抗扭转性能更好，相比四孔结构又能减少紧固件的使用数量，兼顾安装稳定性与装配效率。设计过程中需要重点控制几个尺寸边界：首先是套筒内孔的圆柱度公差，直接影响转轴运转的顺畅度，若公差过大易出现转轴卡滞、磨损加剧的问题；其次是法兰安装面与套筒轴线的垂直度，若垂直度超差，安装后会导致轴系出现别劲现象，额外增加运转阻力；三个安装孔的中心距公差需控制在合理范围，避免出现安装孔位不对中无法装配的问题。套筒的轴向长度需要根据支撑的轴段长度匹配，过长会增加不必要的摩擦接触面积，

　　提升运转阻力，过短则会导致支撑刚度不足，转轴受力时出现挠曲变形。法兰盘的厚度根据额定载荷计算，保证螺栓锁紧时不会出现法兰变形，同时套筒与法兰衔接的位置做了圆角过渡，避免应力集中导致的结构断裂，这类一体式结构相比传统的分离式轴承组件，整体刚性更好，装配工序更少，在批量应用的小型设备中能有效降低生产装配成本，同时因为没有多余的连接缝隙，在多粉尘的工况下也能减少杂质进入轴承配合面的概率，一定程度上延长了零件的使用寿命。实际选型应用时，需要结合转轴的转速、径向载荷大小、安装空间的边界尺寸来确认具体参数，若用于有腐蚀的工况，还可更换对应材质来提升环境适应性。
