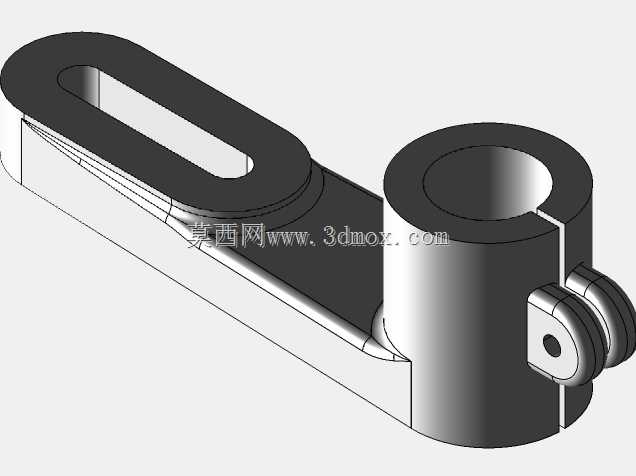

传感器配套安装用夹装式锚支架结构

　　这类夹装式锚支架主要应用在工业传感检测场景中，作为传感器的安装承载构件，常见于自动化生产线的位置检测、设备运行状态监测工位，也可适配小型工装夹具的定位支撑需求，用来将传感元件稳定固定在指定检测点位，抵消设备运行产生的小幅振动，避免检测位置偏移导致的信号采集误差。从结构设计来看，支架一端采用开口夹套结构，夹套侧面预留锁紧铰接位，安装时可通过配套紧固件收紧夹套开口，抱紧对应直径的安装圆轴或立柱，无需在安装基体上额外打孔，适配现场已有的杆类安装基准，能快速调整支架的周向角度与轴向位置，降低现场安装改造成本。支架另一端为长条形腰型孔安装板，腰型孔的设计预留了足够的位置调整余量，可根据传感器的实际检测距离需求，

　　沿腰型孔长度方向微调传感器的安装位置，补偿安装基准的加工误差，适配不同检测距离的传感元件安装。整体结构采用一体化成型设计，夹套与安装板之间做了圆弧过渡处理，避免应力集中导致的结构断裂，在保证结构强度的前提下尽可能缩减整体厚度，减少安装空间占用。安装边界方面，夹套的内孔直径适配常规工业安装圆杆的通用尺寸，开口处的锁紧间隙可适配一定范围内的轴径公差，腰型孔的宽度适配常用的传感器安装螺栓规格，安装时无需额外定制连接件，可直接采用标准紧固件完成装配。设计过程中优先考虑了安装调试的便捷性，所有安装操作面都预留了足够的扳手操作空间，现场调试时无需拆卸周边其他构件即可完成支架位置调整与锁紧，腰型孔的长度覆盖了常规传感器的检测距离调整范围，

　　能满足多数近距离检测场景的安装需求。结构的受力点集中在夹套与安装板的连接位置，过渡处的加厚设计可承受传感器自重以及设备运行带来的交变载荷，长期使用不会出现结构变形，保证检测位置的稳定性。夹套侧面的铰接锁紧结构采用双耳铰接设计，锁紧时受力均匀，不会出现夹套偏斜导致的抱紧力不足问题，适配振动幅度较大的设备安装场景，避免支架在长期振动下出现位置滑移。
