CATIAV5环境下万向联轴器耦合结构设计

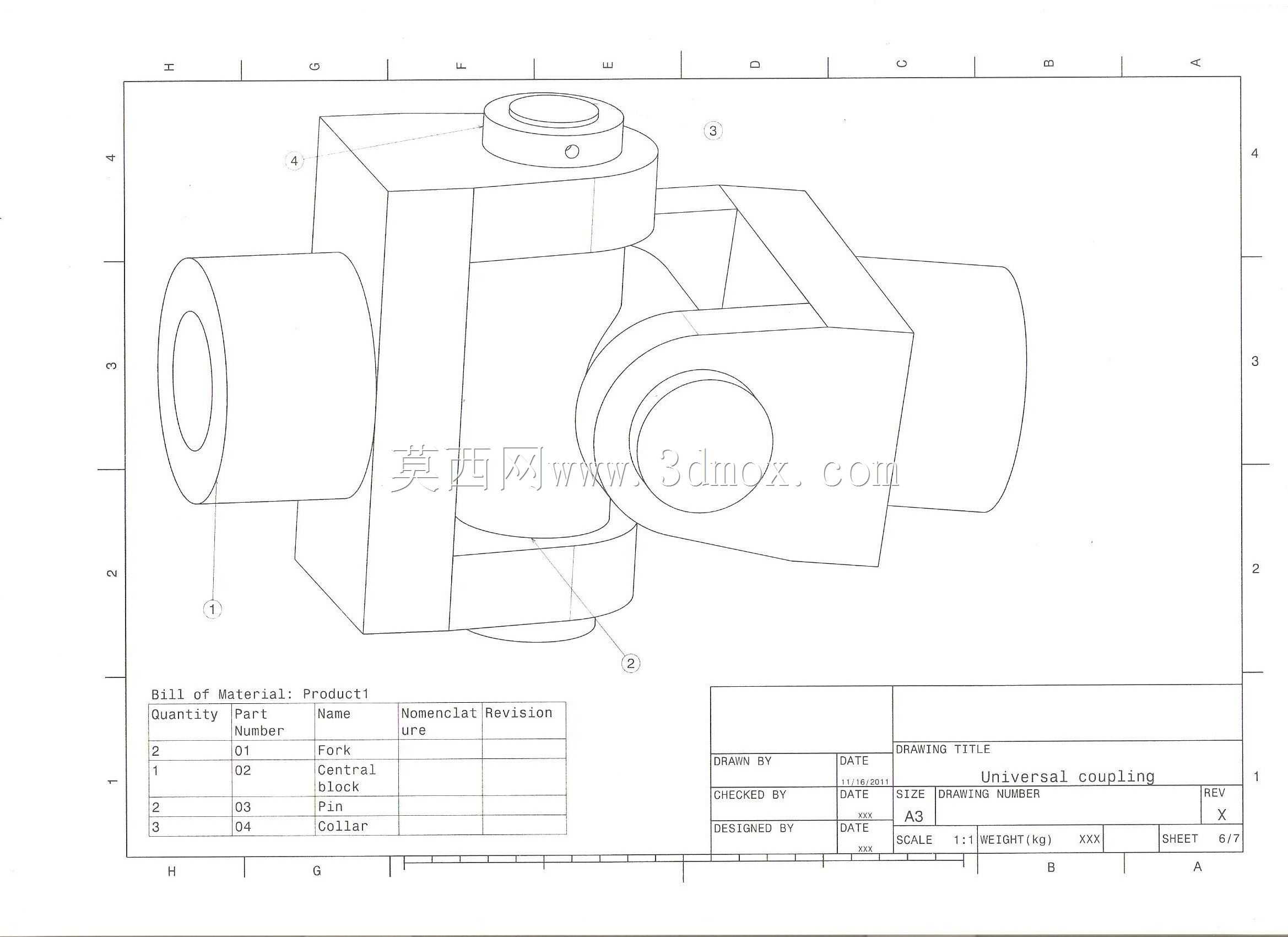

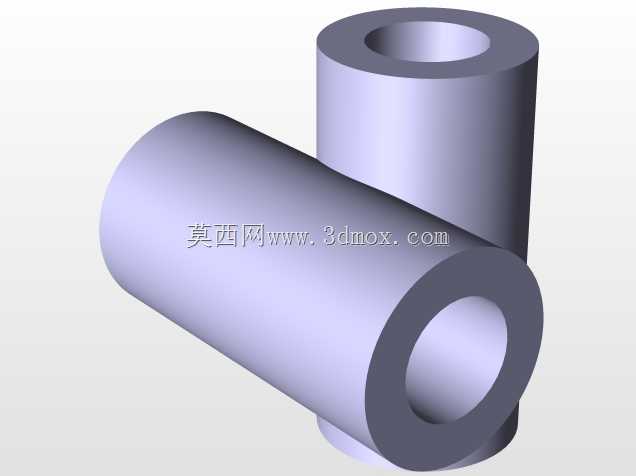

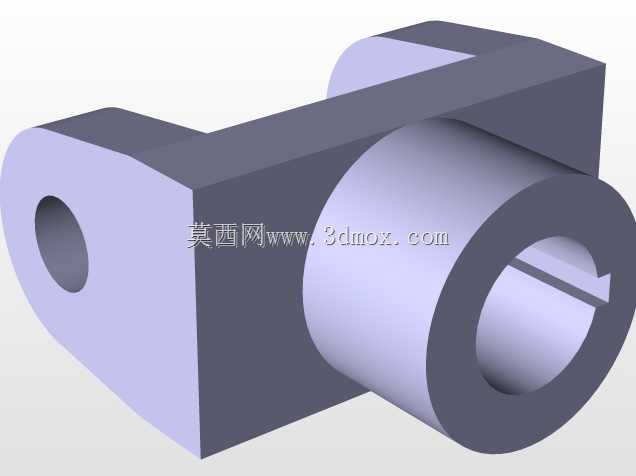

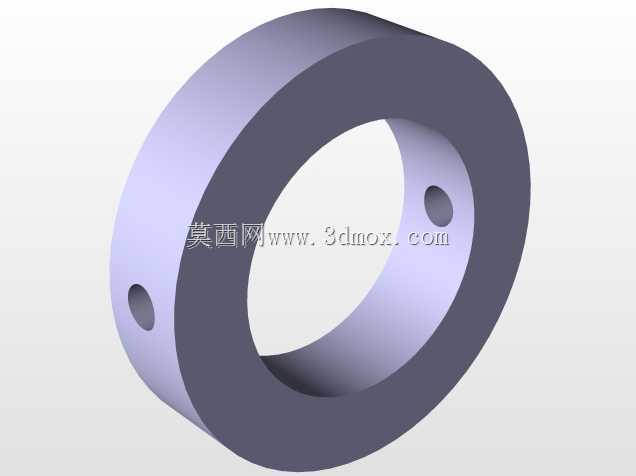

　　在各类需要补偿两轴间相对偏移的传动场景中，万向联轴器是应用极为广泛的轴系连接件，这套在CATIA V5中完成建模的通用耦合结构，重点解决了传动系统中主动轴与从动轴存在角向、径向偏移时的连续扭矩传递问题，常见于机床进给机构、工业机器人关节传动、输送线动力端、小型工程机械传动链路等场景，能在两轴轴线不严格共线的工况下维持稳定的动力传输，避免轴系因安装误差、运行形变产生的附加载荷损坏轴承或其他传动元件。从结构设计逻辑来看，这套耦合结构采用十字轴式万向传动的核心构型，拆分后的零件包含叉形接头、十字连接块、轴端固定结构等部分，建模过程中严格遵循机械设计手册中关于万向联轴器的尺寸配合要求，叉形接头的耳板开档尺寸、

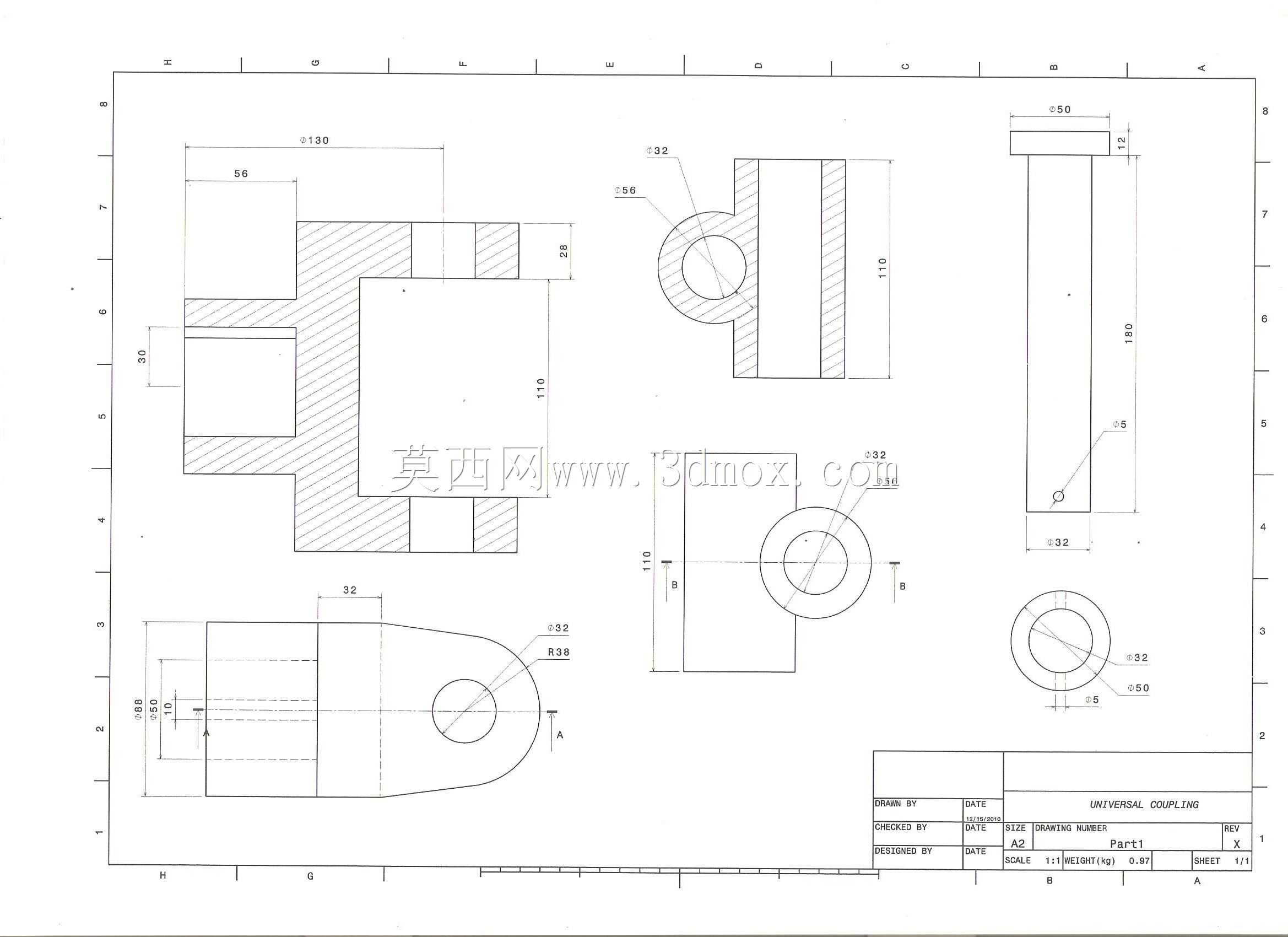

　　十字轴的轴颈直径与配合孔的公差带选取，都匹配常用的中等载荷传动工况，既保证传动过程中各铰接部位的转动灵活性，又控制了配合间隙避免传动反向间隙过大影响传动精度。从图纸标注的尺寸边界来看，这套联轴器的径向最大轮廓尺寸适配直径30至50mm区间的轴系安装，轴向总长度控制在120mm以内，安装时无需大幅改动原有轴系的轴向布局，轴端连接采用平键配合紧定螺钉的固定方式，适配常规的圆柱形轴伸，能直接替换同尺寸规格的标准万向联轴器，无需额外加工转接结构。在功能特性上，该结构允许的两轴最大角向偏移量可达5度，能覆盖绝大多数工业设备安装时的对中误差范围，同时铰接部位的接触面设计考虑了运行中的磨损余量，建模时预留了润滑脂存储的微小间隙结构，

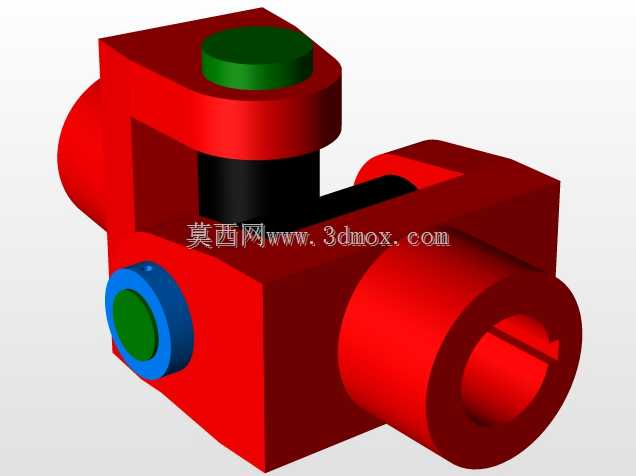

　　可在定期维护时填充润滑脂降低铰接副的磨损速率，延长部件使用寿命。建模过程中对各零件的装配约束完全按照实际装配逻辑设置，十字轴与两侧叉形接头的铰接处采用转动副约束，可直接在软件中进行运动仿真，验证不同角向偏移下的传动连续性，排查结构干涉问题，也能直接导出工程图标注形位公差与表面粗糙度要求，用于后续的加工制造环节。对于从事非标设备设计的工程师而言，这套模型可直接导入对应装配体中进行轴系布局验证，也可根据实际传递的扭矩大小、轴径尺寸对各部分结构参数进行调整，快速衍生出适配不同工况的专用联轴器结构，减少重复建模的工作量，同时建模时严格遵循的参数化逻辑，也方便后续进行有限元受力分析，校核十字轴、叉形接头等受力部件在额定扭矩下的应力分布，优化薄弱部位的结构尺寸，避免运行中出现断裂或形变失效的问题。
