轴滑轮传动组件结构设计方案

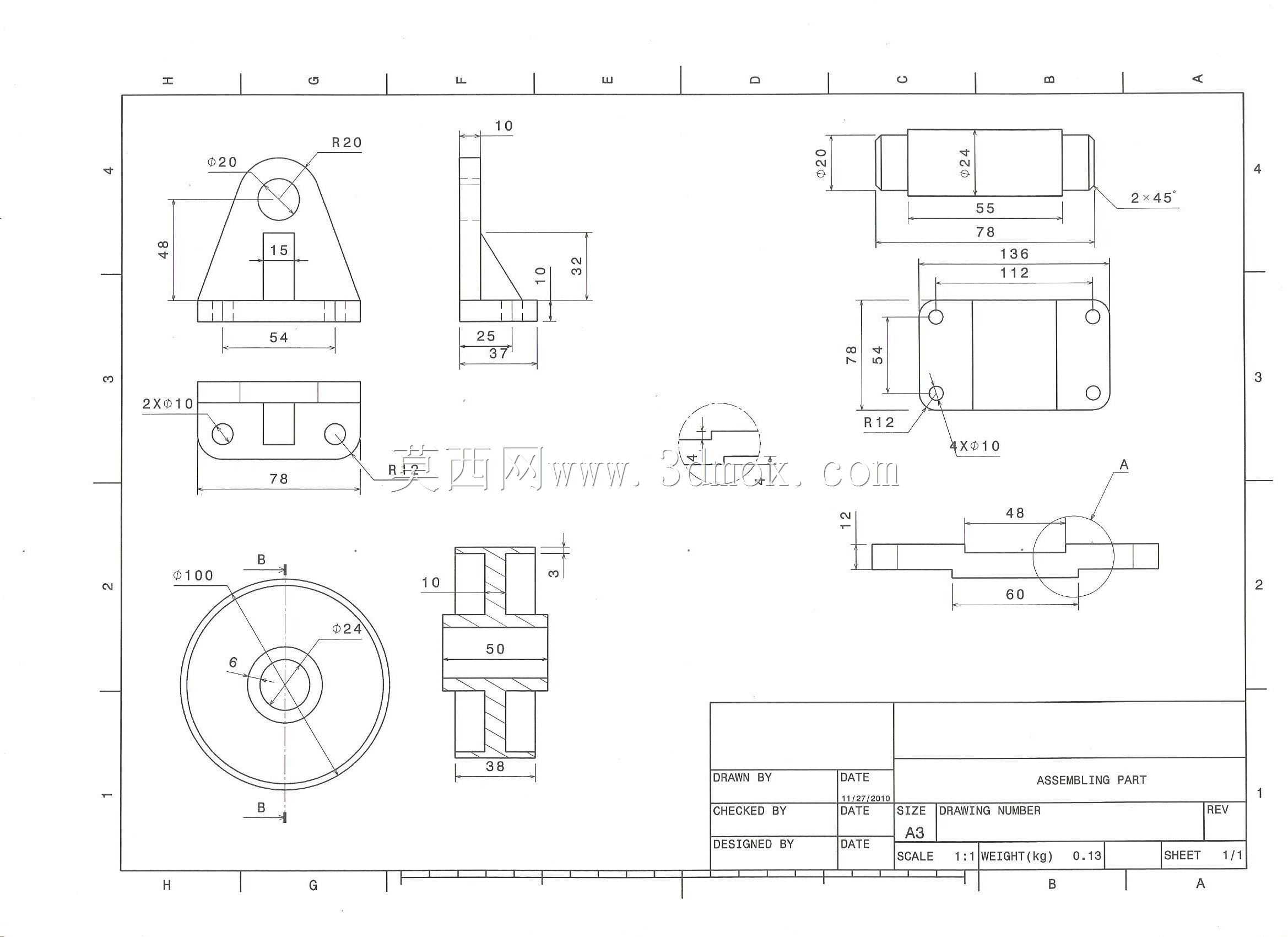

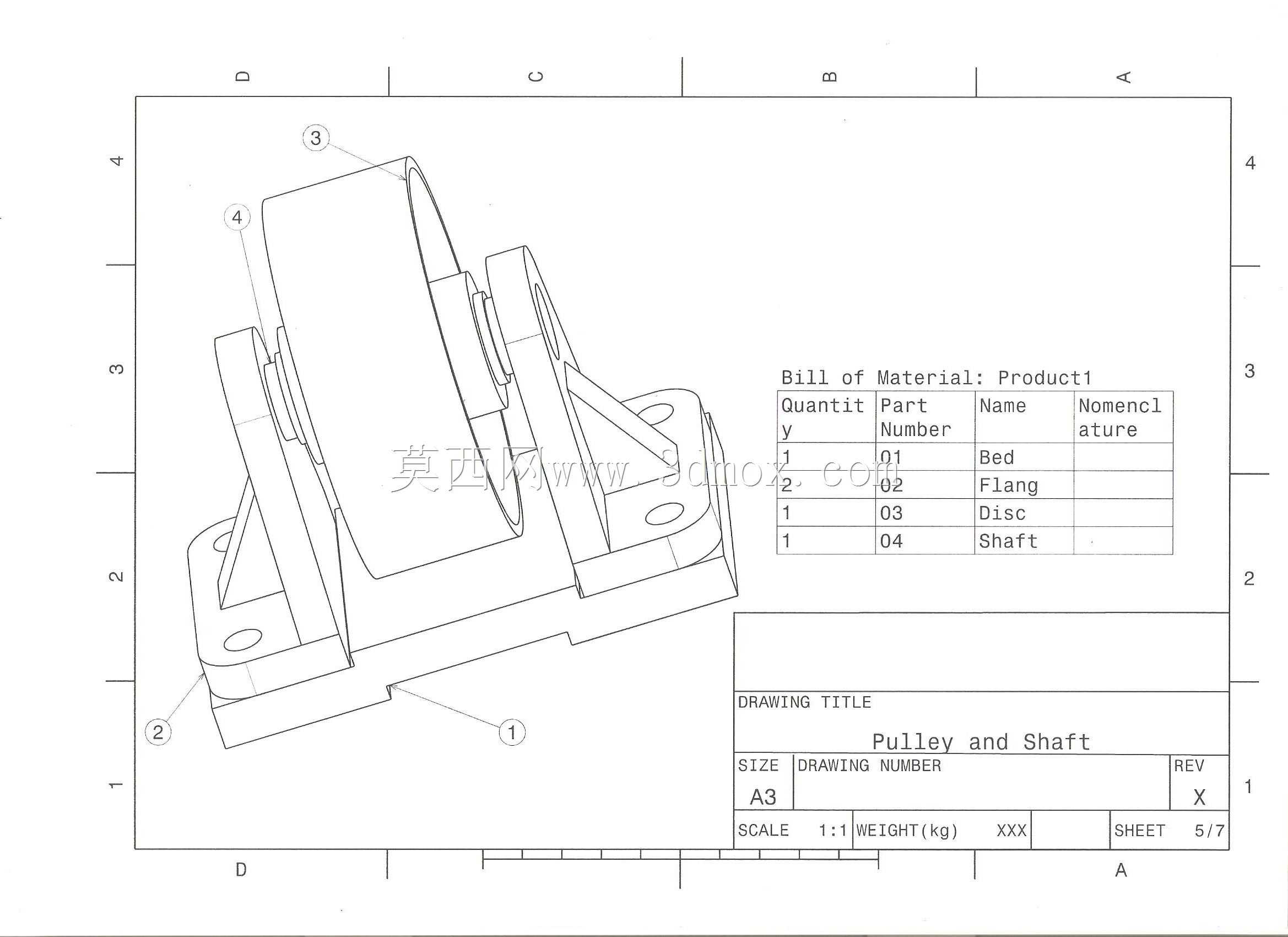

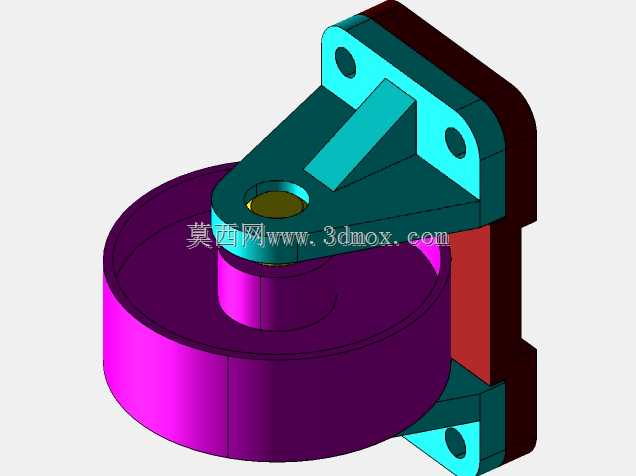

　　轴滑轮作为皮带传动系统的核心承载构件，常应用于轻工输送设备、小型动力传输机构、仪器仪表传动链路中，承担着改变传动方向、张紧传动皮带、传递旋转扭矩的实际作用，在对传动平稳性有一定要求的中低载荷工况下适配性较强。从结构设计逻辑来看，这套轴滑轮组件采用了分体式装配思路，将支撑座、滑轮主体、定位轴、安装基板拆分为独立可加工的单元，既降低了单个零件的加工难度，也方便后期磨损件的快速更换，无需整体报废整套传动结构。支撑耳座部分设置了带R20圆弧过渡的安装凸台，中心预留φ20的轴孔用于穿装定位销轴，耳座底部宽度54mm，两侧做了斜向加强筋结构，筋板厚度与耳座主体壁厚保持一致，可有效承受皮带张紧时产生的侧向倾覆力矩，避免长期运行后耳座出现变形开裂。

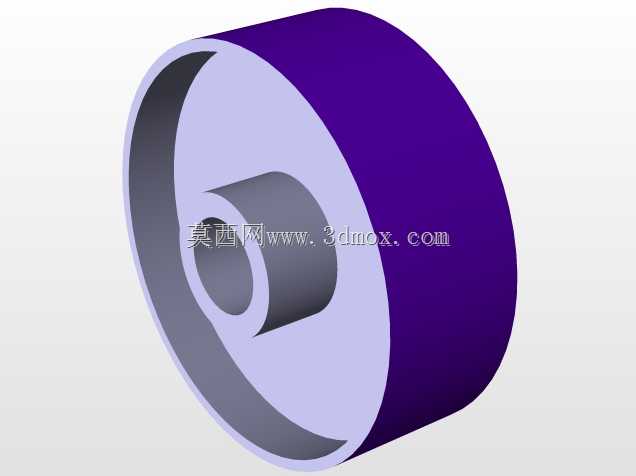

　　滑轮主体采用轮辐式结构，外圆直径φ100，中心轮毂直径φ24，轮毂宽度38mm，轮毂与轮缘之间通过均匀分布的轮辐连接，既保证了整体结构强度，又尽可能降低了滑轮自身的转动惯量，减少传动过程中的动力损耗。安装基板部分设计了4个φ10的沉头安装孔，孔位横向间距112mm、纵向间距78mm，基板整体尺寸136mm×78mm，可直接通过螺栓固定在设备的安装基准面上，安装时无需额外加工适配垫板，降低了现场装配的工作量。张紧调节座部分设置了37mm长的调节滑槽，滑槽宽度25mm，可通过滑动调整位置来改变皮带的张紧度，调节到位后通过2个M10的螺栓锁紧固定，调节行程可覆盖常规三角带、平皮带的张紧量需求，适配不同中心距的传动布局。

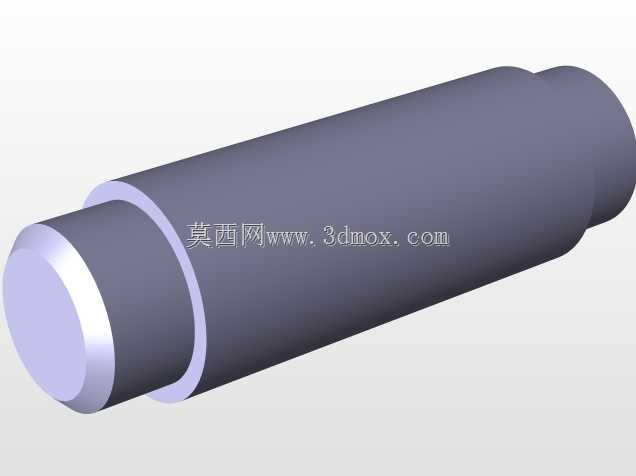

　　整套结构的所有棱角位置都做了2×45°的倒角处理，既去除了加工毛刺避免装配时划伤操作人员，也减少了应力集中点，提升零件的疲劳寿命。在三维建模过程中，所有配合面都预留了合理的公差间隙，轴与孔的转动配合选用间隙配合公差，安装面的平面度要求控制在0.1mm以内，保证装配后滑轮转动灵活无卡滞，皮带运行时不会出现跑偏、跳齿的问题。从实际应用反馈来看，这类轴滑轮组件在转速不超过1500rpm、传递功率不超过3kW的工况下运行稳定性较好，日常维护仅需定期在轴孔位置加注润滑脂即可，维护成本较低，适合批量应用在各类中小型传动设备中。
