CATIA平台转向节关节连接结构设计

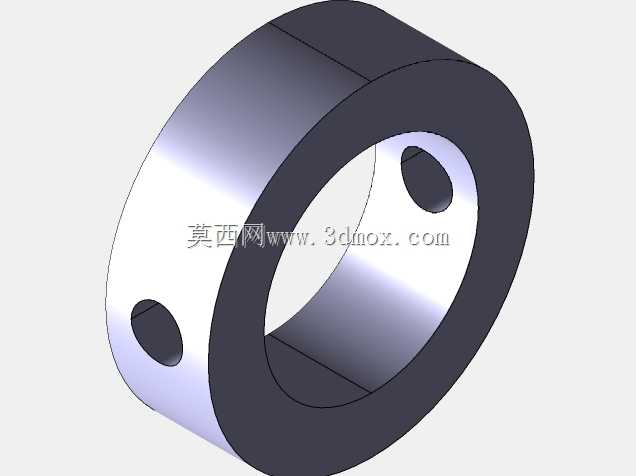

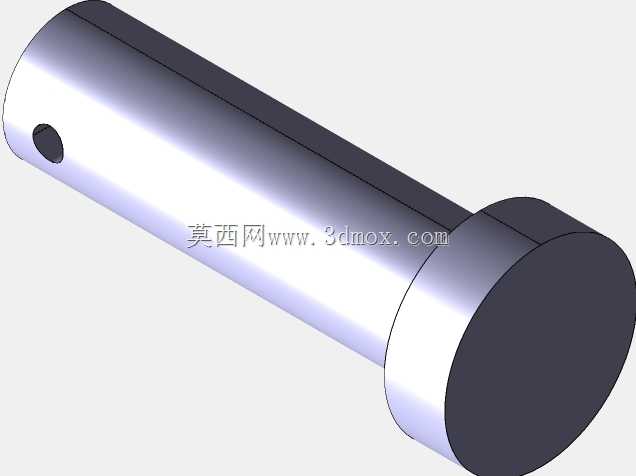

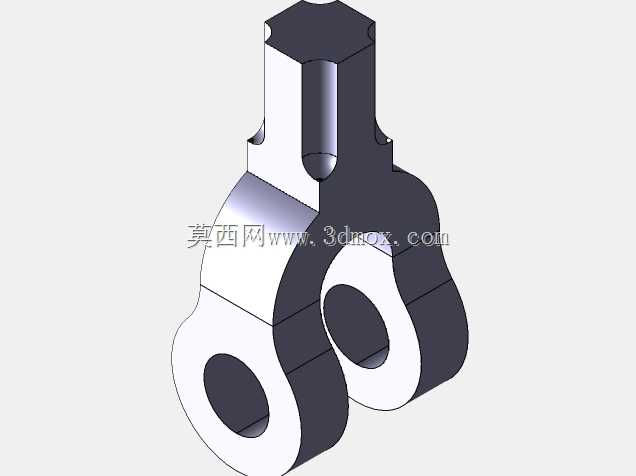

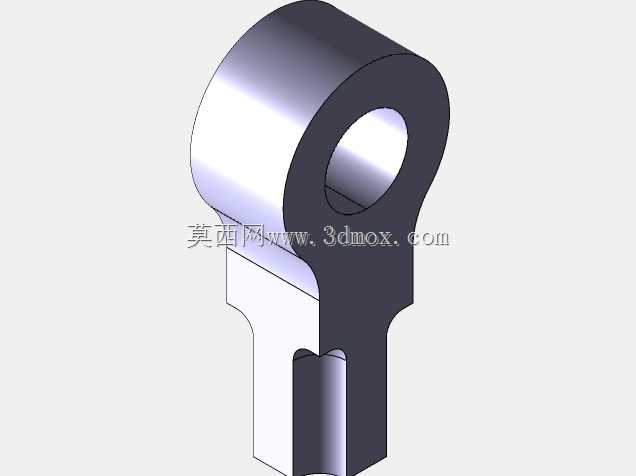

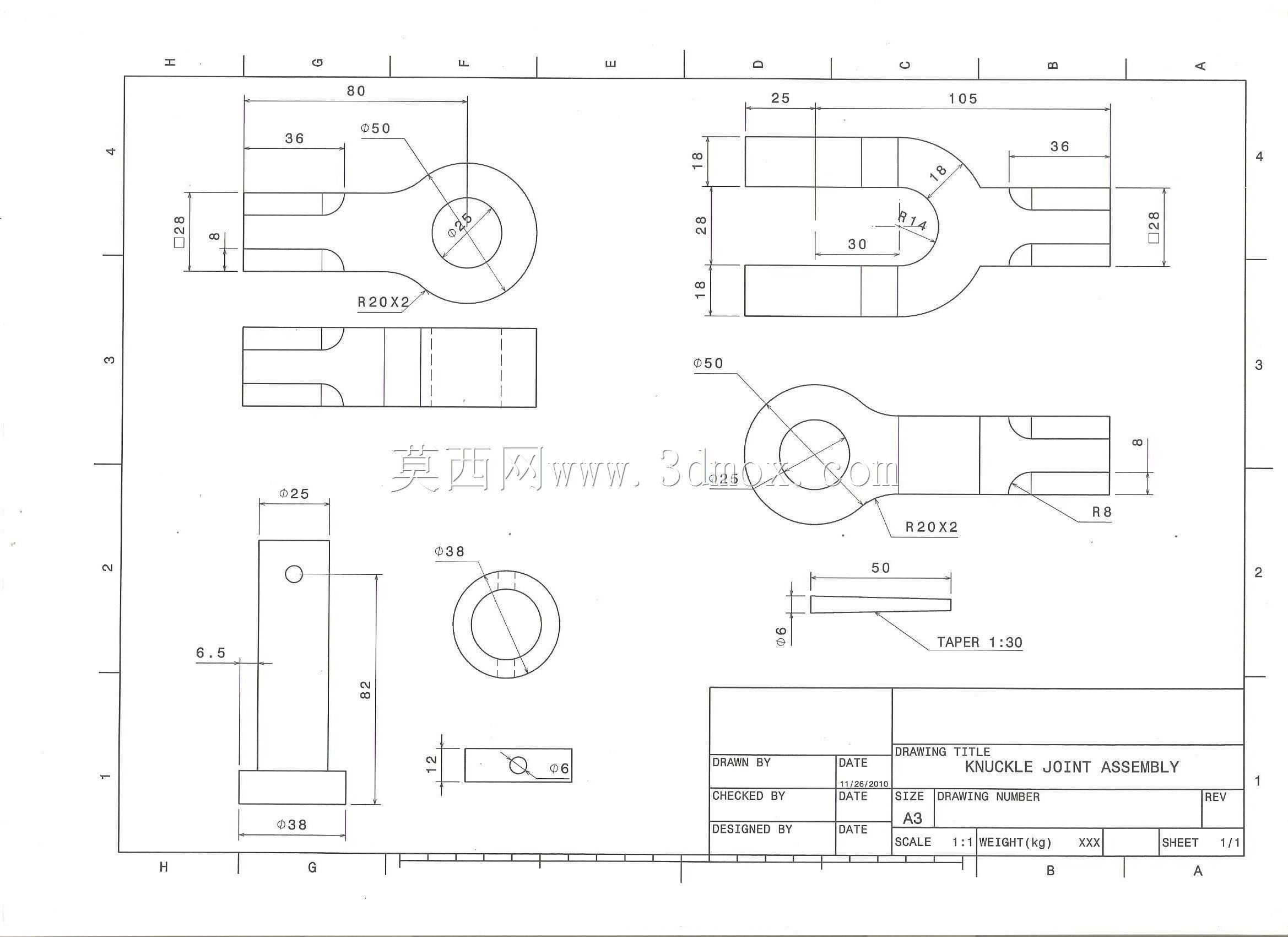

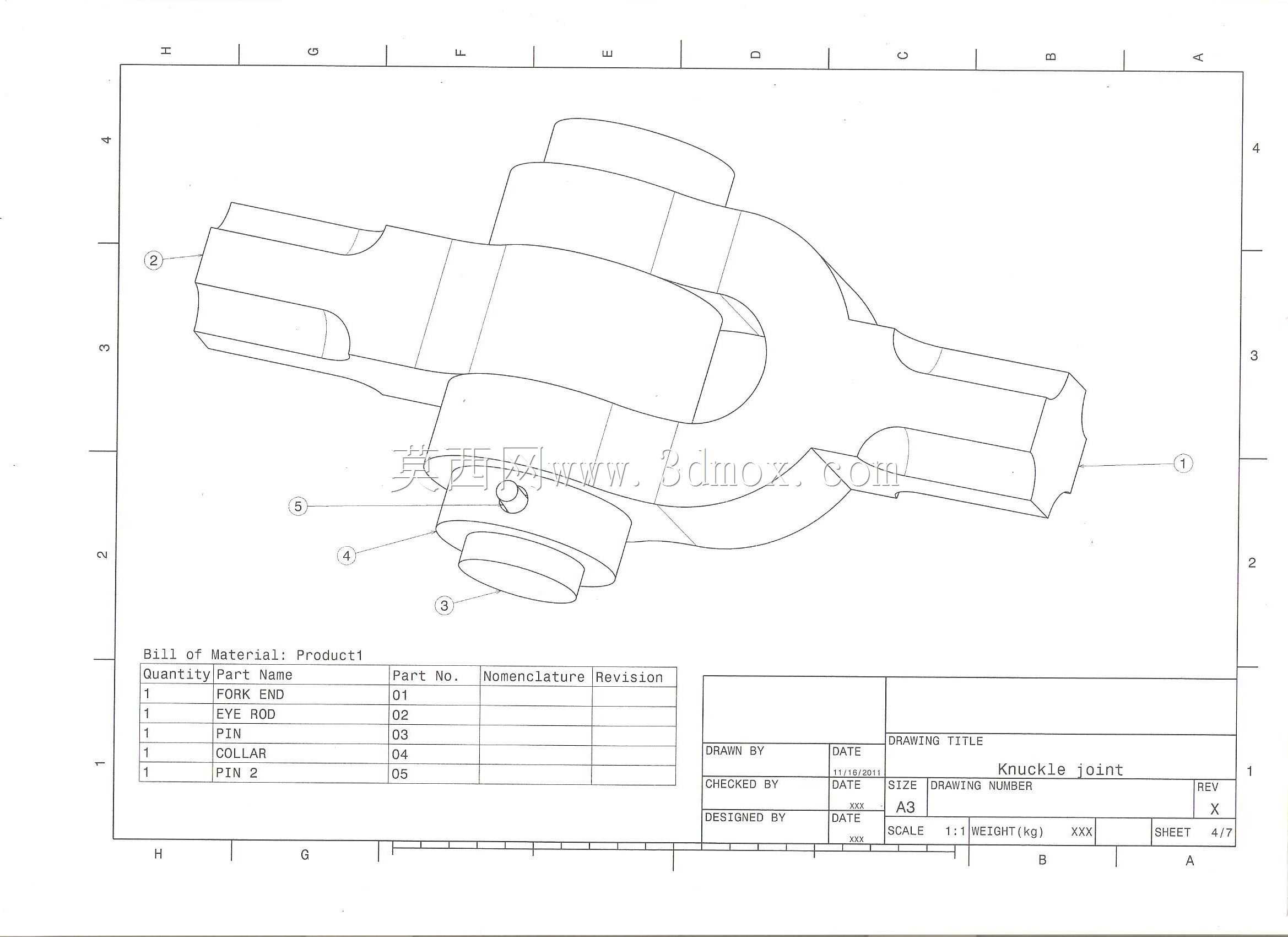

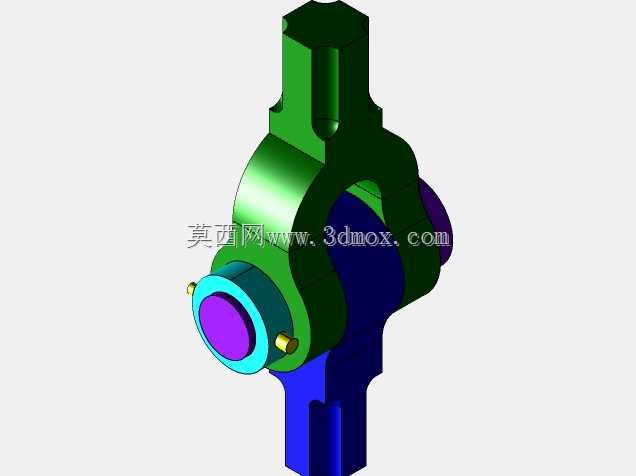

　　这类铰接关节结构广泛应用在需要实现角度偏转、力矩传递的机械连接场景中，从工程机械的操作连杆、车辆转向系统的传力构件，到工业设备的活动铰接点位，都能见到同原理结构的身影。其核心作用是在两个相对运动的构件之间，传递拉压载荷的同时，允许连接端在设定角度范围内完成偏转动作，避免刚性连接在受力偏移时出现应力集中断裂的问题。从结构设计逻辑来看，该关节采用了叉形耳板与单耳端头配合的经典铰接形式，叉形端设置同轴销孔，单耳端头插入叉口后通过销轴完成装配，这种结构的优势在于装配后受力对称，销轴承受的剪切载荷分布均匀，不会出现偏载磨损的情况。图纸上标注的R20圆弧过渡、R8倒角细节，都是为了降低结构应力集中系数，在交变载荷工况下能有效延长构件的疲劳寿命，

　　避免转角位置出现裂纹萌生的问题。尺寸边界上，该关节的叉形端开口宽度、销孔直径、连接段长度都做了明确的公差约束，其中销孔作为核心装配基准，同轴度、圆柱度公差直接影响装配后销轴的转动灵活性，若公差控制不当，会出现铰接卡滞、磨损加剧的问题。连接段的锥度设计（标注1:30锥度）是为了和配套杆件实现锥面过盈配合，相比圆柱面配合，锥面配合的对中性更好，能传递更大的扭矩，同时装配拆卸也更便捷，不需要额外的定位结构就能保证连接段的同轴度。从实际使用角度出发，这类关节在选型时需要重点核对三个参数：一是销孔直径要匹配对应销轴的尺寸，保证配合间隙在合理范围，间隙过大会产生冲击异响，间隙过小则会导致转动阻力过大；

　　二是连接端的安装长度要适配配套构件的安装空间，避免装配后出现运动干涉；三是耳板的厚度要匹配传递载荷的大小，根据材料的许用剪切应力、挤压应力核算安全系数，保证在额定载荷下不会出现耳板撕裂、销孔变形的问题。建模过程中需要重点关注各过渡圆弧的相切约束，尤其是叉形端内侧与销孔外侧的过渡位置，若建模时出现尖角或者曲面不连续，后续导入有限元分析软件做应力校核时，会出现应力奇异点，导致仿真结果失真，无法准确判断结构的薄弱位置。另外，图纸上标注的各形位公差，在建模时要对应设置好基准参考，方便后续出工程图时直接调用基准标注，减少重复工作。这类铰接结构看似简单，实则每个尺寸细节都对应实际工况的受力需求，比如销孔外侧的凸台设计，是为了增加耳板销孔位置的局部厚度，提升挤压强度，不需要整体增加耳板厚度就能满足受力要求，有效控制构件的整体重量。
