叉形连接摇臂结构三维建模

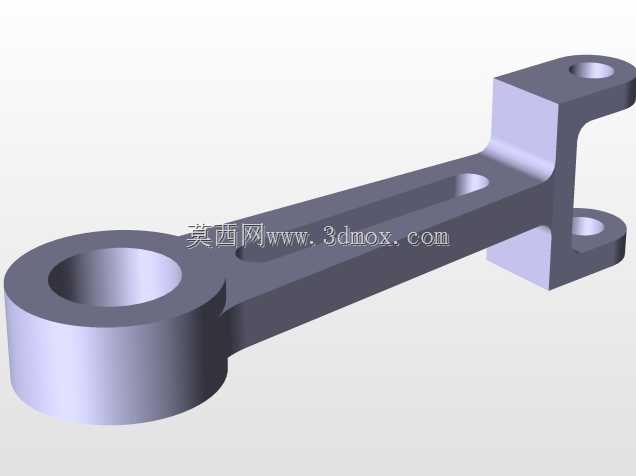

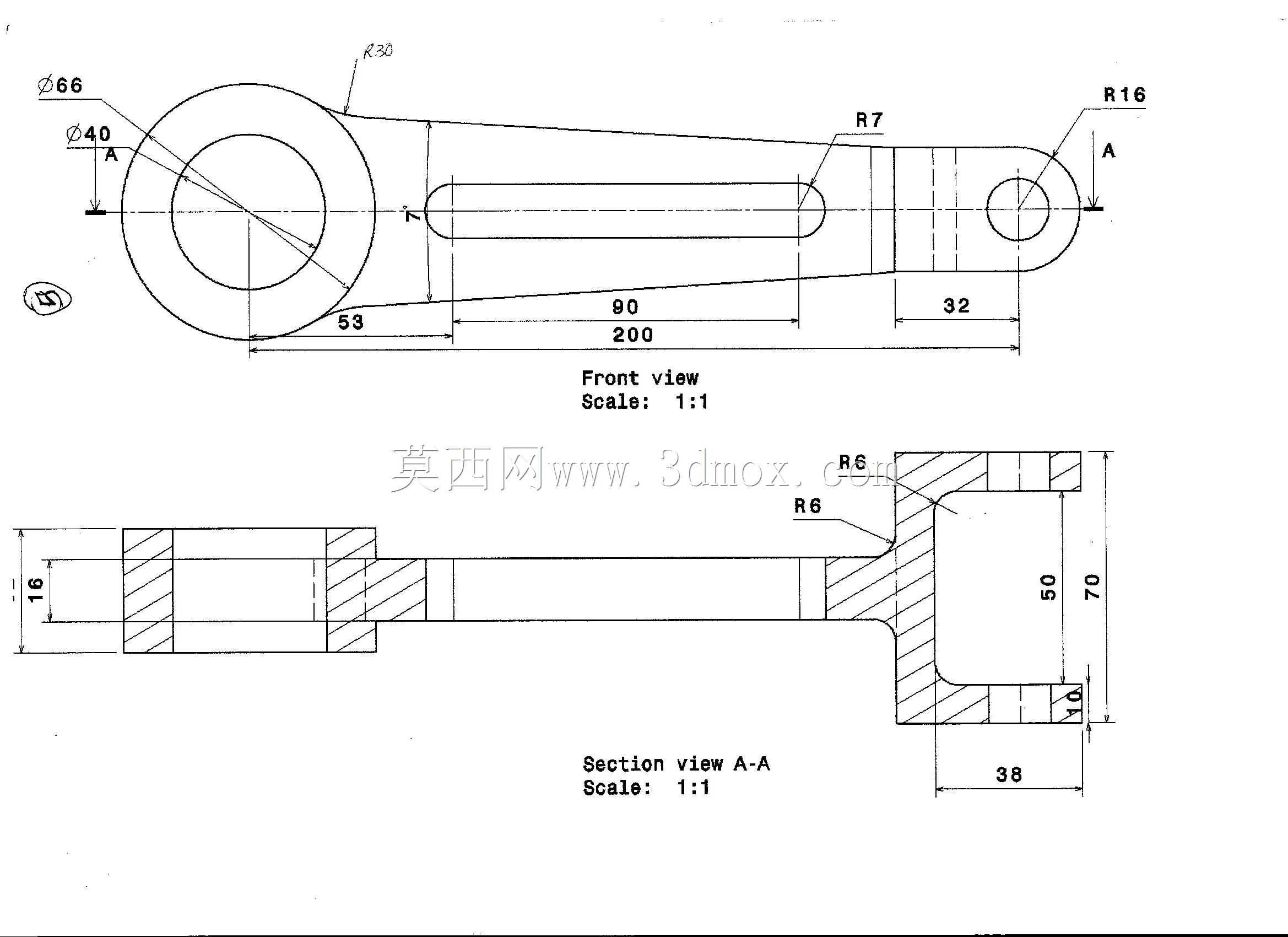

　　该零件属于机械传动系统中的铰接式连接摇臂，常见于各类需要往复摆动传动、力臂转换的机构中，在轻工自动化生产线的摆杆送料机构、农用机械的操纵连杆组、小型工程机械的执行端联动结构中都能见到这类结构的应用，核心作用是将主动端的直线或旋转运动，通过铰接点的约束转化为从动端的定角度摆动，同时传递对应工况下的拉压载荷与扭矩。从结构设计逻辑来看，零件左端采用大直径环形铰接端，内孔直径40mm，外圆直径66mm，外轮廓倒R30圆角，该端用于与固定铰接轴配合，作为整个摇臂的摆动支点，内孔可根据实际工况加装衬套来降低铰接磨损，提升零件使用寿命；中间段为长条形等截面臂身，开设长度90mm的长圆孔，该长孔用于调节与中间连杆的连接位置，

　　实现传动比或者摆动行程的微调，臂身总长度200mm，在保证结构强度的前提下尽可能缩减了非必要的材料厚度，兼顾轻量化与刚性要求；右端为叉形铰接结构，端部铰接孔外轮廓为R16圆弧，叉形开口宽度38mm，内部铰接孔中心到臂身底面的高度为50mm，叉形根部采用R6圆角过渡来降低应力集中，避免交变载荷下的根部断裂问题，该端用于连接执行端连杆，通过销轴实现与被驱动部件的铰接。从安装边界来看，零件左端铰接端的轴向厚度为16mm，右端叉形结构的总厚度为70mm，中间臂身与两端连接位置均设置了台阶过渡，安装时需要注意左端铰接轴的同轴度公差，以及右端叉形开口与配合件的间隙控制，长圆孔的连接螺栓需要加装防松垫片，避免往复摆动过程中连接松动。

　　建模过程中需要重点关注各圆角过渡处的曲率连续性，以及剖视图中各孔位的同轴度、臂身上下平面的平行度公差，这类零件在实际加工时多采用45号钢锻造毛坯后铣削成型，关键铰接孔需要做铰孔处理保证配合精度，表面做发黑处理提升防锈能力。在实际选型替换时，需要核对两端铰接孔的中心距、铰接端的厚度尺寸，以及长圆孔的调节行程是否满足机构的运动范围要求，避免安装后出现运动干涉或者行程不足的问题。
