六边形多孔安装基座传感适配结构

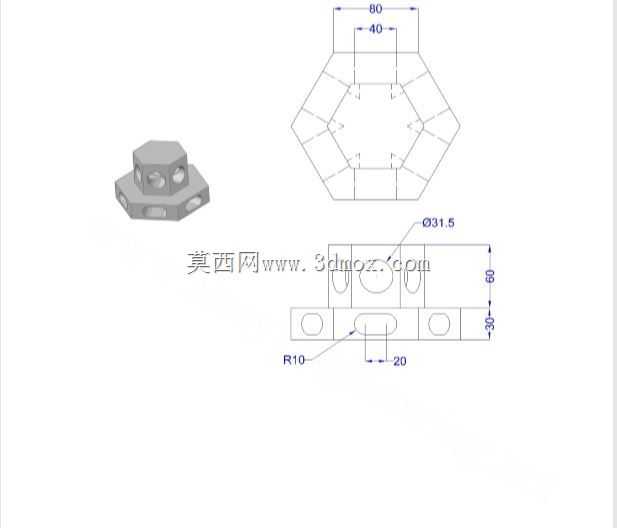

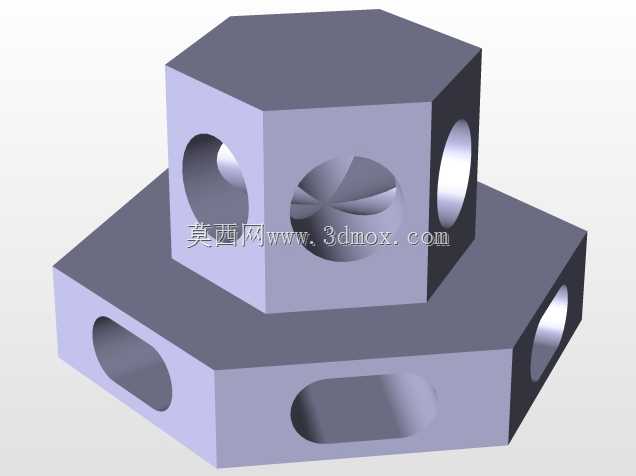

　　这款六边形多孔安装基座，是面向传感单元集成安装设计的适配结构件，在工业传感布设场景中承担核心的承载与定位作用。日常产线的多方位检测工位里，这类结构常用来同时固定多个不同检测方向的传感元件，依托自身对称的六边形外形，可实现六个方向的传感元件同步布设，无需额外加装角度转接件，就能完成周向360度范围内的信号采集覆盖，尤其适合空间紧凑、需要多维度参数采集的设备检测点位，比如旋转工位的多向位移检测、密闭腔体内的多点位状态监测场景，能大幅减少安装支架的堆叠数量，压缩整体安装占用空间。从设计逻辑来看，整体采用上下双层叠合的六边形结构，上层六边形对边宽度为40mm，下层六边形对边宽度为80mm，总高度控制在60mm，

　　上下层的尺寸差形成了天然的安装定位台阶，装配时下层结构可直接卡入预设的安装槽位，无需额外设计定位销就能完成初步对位，降低装配时的调校难度。下层基座上开设的R10圆角长圆孔，单孔长度20mm，这类长圆孔设计预留了安装时的位置调整余量，现场装配时可根据实际布线或者对位偏差，在一定范围内微调基座的固定位置，抵消安装面的加工误差带来的装配干涉问题。上层结构上开设的Φ31.5mm圆形安装位，是专门适配主流柱式传感元件的安装孔位，孔位边缘做了微小的倒角处理，既可以避免传感元件装入时被孔边毛刺刮伤外壳，也能引导元件快速对准装入，提升装配效率。周向分布的多个小孔，分别对应不同传感元件的走线或者固定需求，每个孔位的位置都经过对称度校核，

　　保证六个方向安装的传感元件检测距离一致，避免因结构不对称带来的检测数据偏差。结构的边角处都做了小尺寸圆角过渡，没有尖锐的直角棱边，一方面能减少装配过程中对操作人员的划伤风险，另一方面也能避免应力集中，提升结构在长期受振动工况下的结构强度，不会因为频繁的设备振动出现边角开裂的问题。这类结构在实际使用中，多采用铝合金或者工程塑料加工，自重较轻，不会给安装点位带来额外的负重负担，同时自身的规整外形也方便做密封处理，适配有一定防尘防水要求的户外传感布设场景。
