半圆弧形带孔安装连接座结构设计

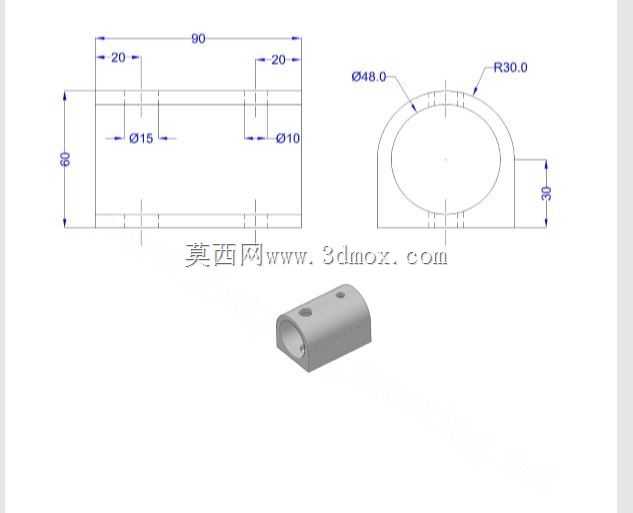

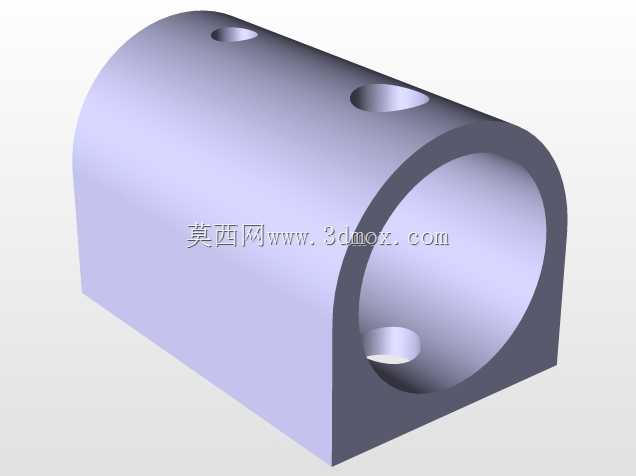

　　这款半圆弧形带孔连接座，在工业传感检测、小型气动执行机构配套、轻工输送线定位组件中有着较为广泛的适配场景，很多需要将圆柱类杆件、传感探头做径向固定的工位，都会用到这类结构的零件。从实际使用需求出发，这类零件首先要保证与被固定圆柱件的贴合度，主体采用R30的半圆弧内凹结构，刚好适配直径48的圆柱杆件外圆，安装后可以形成足够的包覆接触面积，避免夹紧时出现应力集中刮伤杆件表面，同时也能保证固定后不会出现周向转动的偏移问题。零件整体长度为90，总高度60，主体壁厚均匀，在长度方向距离两端20的位置分别设置了两个径向安装孔，其中一侧孔径为15，另一侧孔径为10，这两个孔既可以穿装紧定螺钉实现对内部圆柱件的顶紧固定，也可以作为销孔穿装定位销，

　　实现连接座自身在安装基板上的位置锁定，两种安装方式可以根据实际工位的装配需求灵活选择。设计时特意将两个安装孔的位置做了对称偏移，避开了半圆弧面的应力集中区域，避免钻孔后导致圆弧部位的结构强度下降，同时孔位的边缘都做了微小的倒角处理，既可以去除机加工后的毛刺，也能让螺钉或销钉的装配更加顺畅，不会出现卡滞的问题。零件的外轮廓做了圆角过渡，没有尖锐的棱角，在装配调试过程中可以避免划伤操作人员，也能减少零件在搬运、装配过程中因为磕碰导致的边缘变形。从安装边界来看，零件底部为平直的安装基准面，装配时可以直接贴平在安装基板的平面上，不需要额外做适配加工，半圆弧的开口方向可以根据实际走线、走管的需求调整朝向，

　　两个径向孔的轴线都垂直于零件的长度方向，加工时可以一次装夹完成两个孔的钻削工序，有效降低加工难度，提升量产时的加工效率。在实际选型适配时，需要注意确认被固定圆柱件的外径公差，保证半圆弧面与杆件的间隙控制在合理范围内，若需要更高的夹紧力，也可以在两个安装孔内加装尼龙紧定螺钉，避免顶紧时在杆件表面留下压痕，对于需要频繁调整位置的工位，也可以将其中一个孔改为腰型孔，实现一定范围内的位置微调，不过当前版本的固定孔位已经可以满足绝大多数固定工位的使用需求，整体结构紧凑，没有多余的冗余设计，在保证结构强度的前提下尽可能控制了零件的整体重量，适合在轻量化要求较高的自动化设备、检测工装中使用。
