长条形三灯珠带安装引脚发光二极管结构

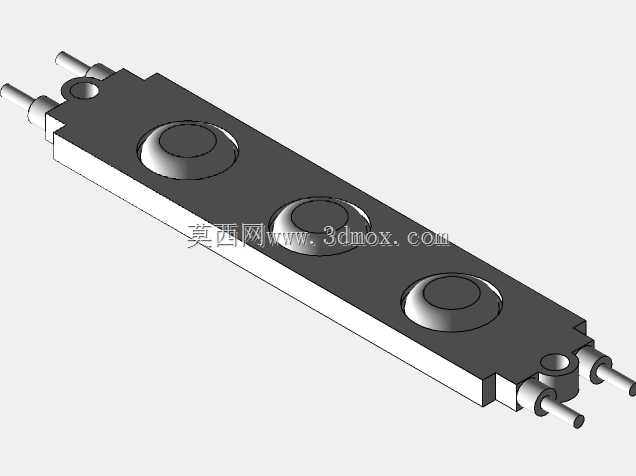

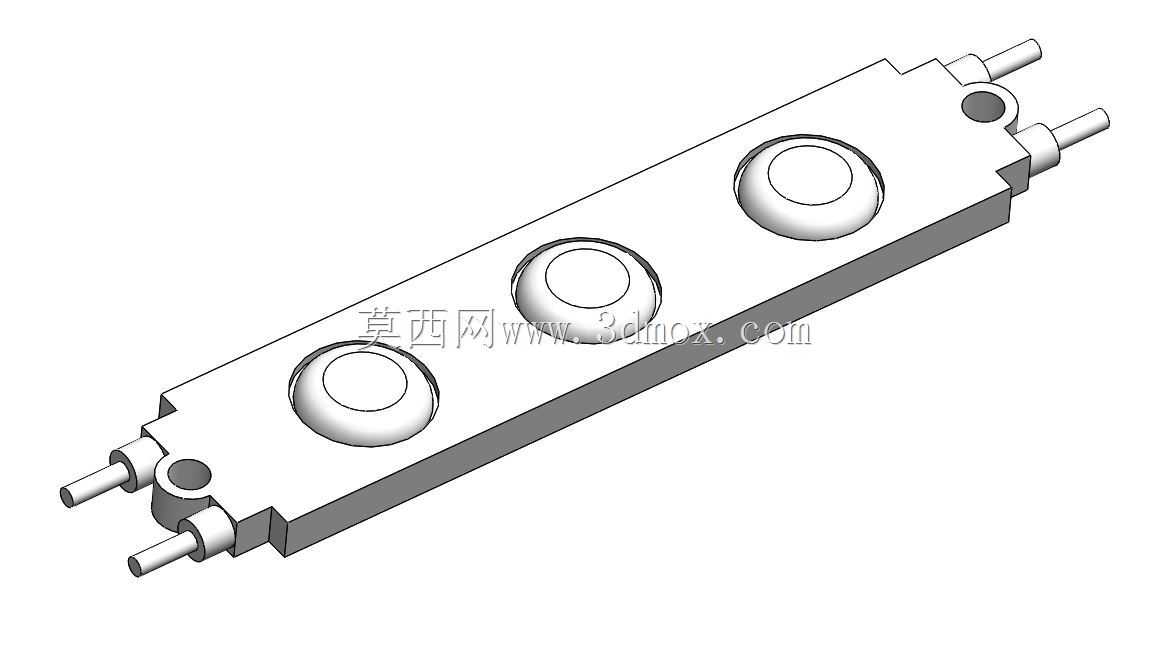

　　这款长条形集成式发光组件，常被嵌入工业设备操作面板、自动化产线状态指示工位、仪器仪表信号提示区域做光源载体，区别于单颗直插LED的零散排布，它将三颗独立发光管芯整合在同一块长条基材上，可同时实现三色状态提示或者同色多点位均匀补光，适配需要多段信号同步反馈的设备场景，比如小型分拣设备的工位到位提示、实验仪器的运行状态分段指示、低压电控柜的回路状态标识都能用到这类集成结构。从结构设计来看，基材采用长条形平直布局，三颗灯珠沿长度方向等距排布，每颗灯珠都做了内凹式聚光槽设计，能收拢灯珠发出的光线，减少侧向散光带来的光损，让正向出光的指向性更强，避免相邻灯珠的光线串扰，确保不同位置的指示信号清晰可辨。组件两端伸出的两组直插式引脚，

　　既承担电气连接的作用，也能在波峰焊工序中直接插入PCB对应定位孔完成固定，不需要额外增设固定卡扣，适配常规通孔焊接工艺，能降低小批量设备组装的工序复杂度。两端预留的圆形安装定位孔，是给需要额外机械加固的场景准备的，比如在高振动的工业设备上安装时，可以穿过细螺丝或者尼龙扎带将组件牢牢固定在安装基面，避免长期振动导致引脚脱焊、组件移位，提升恶劣工况下的连接可靠性。设计时特意将整体厚度做了压缩，安装后突出基面的高度很低，不会和设备面板上的按钮、旋钮等操作件产生干涉，长条状的外形也能适配狭长的安装空间，比如设备面板的缝隙处、仪表壳体的侧边指示位都能顺利嵌入。引脚的伸出长度做了统一管控，既保证穿过常规厚度PCB后有足够的焊锡附着长度，

　　也不会因为引脚过长导致焊接后多余部分触碰其他电路元件造成短路，聚光槽的弧度经过反复调整，出光角度控制在适合近距离指示的范围，不会因为光线扩散范围太大导致相邻工位的操作人员误判信号状态。这类集成发光组件相比零散单颗LED的组装方案，能减少PCB上的元件排布数量，降低电路板布线的复杂度，同时三个灯珠的位置精度由基材一体成型保证，组装后灯珠的位置一致性更好，不会出现人工焊接单颗LED带来的位置偏移、高低不齐问题，能提升设备面板指示区域的外观规整度。在做设备结构设计时，只要预留对应长度的狭长安装槽，匹配引脚的孔位坐标，就能直接完成该组件的装配，不需要额外设计复杂的固定结构，能缩短小型指示类装置的开发周期，也方便后期维护时直接整体替换，不用逐个拆焊单颗灯珠。
