壁挂式预付费智能电度表结构设计

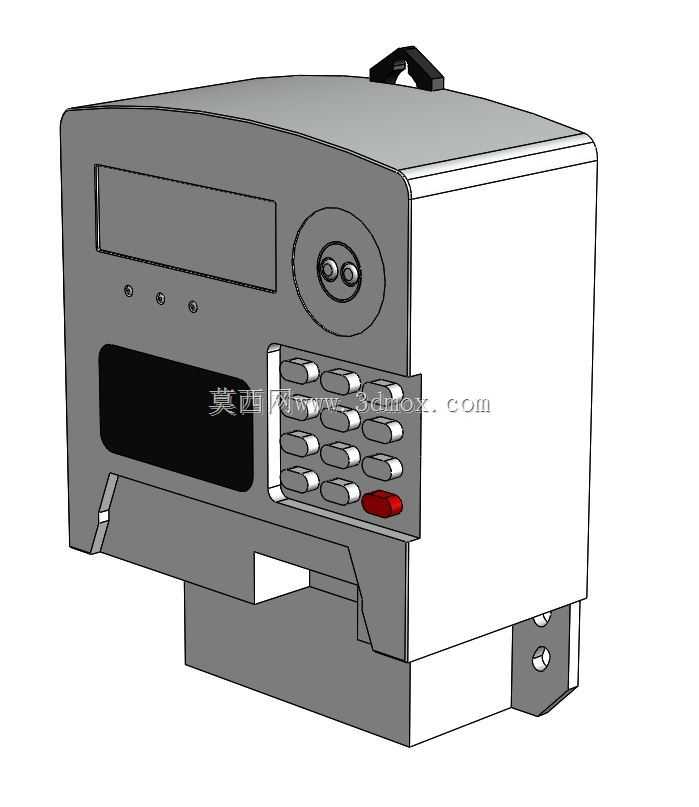

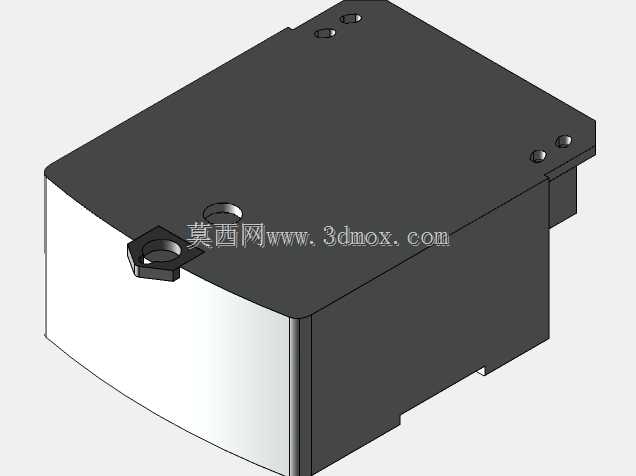

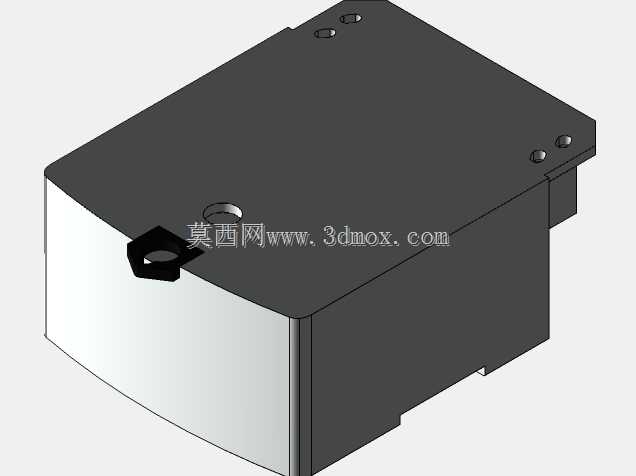

　　这款电度表的三维结构设计，首先围绕民用及小型工商业用户的电能计量场景展开，适配单相低压供电回路的电能累计、计费管控需求，可直接安装在居民入户配电侧、商铺进线端、小型厂房末端配电回路中，替代传统机械式电能表实现精准计量与预付费管控。从结构设计思路来看，整体采用壁挂式安装的壳体布局，上半部分为计量与显示核心区，预留了液晶显示屏安装位，可直观展示累计用电量、剩余电量、当前功率等核心参数，显示屏旁设置的脉冲指示灯与状态指示灯，可直观反馈设备运行状态、通讯状态与欠费告警状态，方便运维人员快速排查异常。操作区采用矩阵式按键布局，搭配红色确认按键，可实现参数查询、充值后参数确认、异常复位等操作，按键区域做了下沉式防护设计，

　　避免日常清洁或误触导致的参数错乱。壳体顶部设置的挂装卡扣，配合底部的两个固定安装孔，可直接固定在标准86型配电安装位或墙面预埋安装板上，安装时无需额外定制支架，底部的接线腔做了独立分隔设计，强电进线、出线端子与内部弱电控制板之间设置绝缘隔离筋，满足低压电气设备的安全防护要求，避免接线误碰导致的控制板烧毁风险。壳体侧面做了散热筋结构设计，可在长期带载运行时散发内部计量元件、通讯模块产生的热量，避免高温环境下计量精度漂移。从安装边界来看，整体外形适配常规嵌入式或壁挂式电表箱的安装尺寸，宽度与高度符合民用单相电表的通用安装规范，可直接替换同规格传统电表，无需改造原有电表箱的安装开孔。功能层面，该结构预留了IC卡插卡区域与通讯模块安装位，

　　可支持预付费插卡充值、远程抄表等拓展功能，壳体的防护等级满足室内配电场景的防尘要求，按键区域的密封结构可避免潮气侵入导致的按键失灵问题。在建模过程中，对壳体的卡扣配合、按键的行程间隙、接线端子的安装空间都做了公差预留，确保实际生产装配时各部件可顺利组装，不会出现干涉问题，同时壳体的壁厚设计兼顾了结构强度与材料成本，适合批量注塑生产。
